品致PinTech PT-5800 高灵敏度高压差分探头(50MHz,800V)

高灵敏度差分探头,频宽DC-50MHz(-3dB),带1:1衰减倍数,是超高灵敏度机种。三个档位量程,全方位满足测试800Vp-p以内电压,兼容所有示波器。

PT-5800 差分探头提供一个安全的绝缘仪器给所有的示波器使用,它可以转换由高输入 的差动电压(≦800Vp-p)进入一个低电压(≦4V),并且显示波形在示波器上,使用频率高达 50 MHz,是能提供1:1超高灵敏度的机种。

差分探头输出标本是设计在操作示波器1MΩ的输入阻抗的相对衰减量,当使用50Ω匹配 器时衰减量刚好为2倍量。

PT-5800 差分探头,可以在数字电表上观测更精确的实际测试电压值(示波器精确度为 3%,数字电表约精准10倍)。




型号

PT-5800

频宽(-3dB)

DC-30MHz(x1档)

DC-50MHz(x10档)

DC-20MHz(x100档)

衰减比例

x1,x10,x100

上升时间

7ns

精确度

±2%

输入交流电压(Vp-p)

8V@1/1

80V@1/10

800V@1/100

输入直流电压

4V@1/1

40V@1/10

400V@1/100

输入交流电压(AC rms)

280V

输入阻抗

两端之间:3MΩ//2.5pF

单端对地:1.5MΩ//5pF

示波器输入阻抗

1MΩ

     杂讯抑制率(CMRR)

     60Hz:>80dB;100Hz:>60dB;1MHz:>50dB

噪声

≤1mV rms

工作温度

0~50℃

工作湿度

10~85%RH

重量

390g

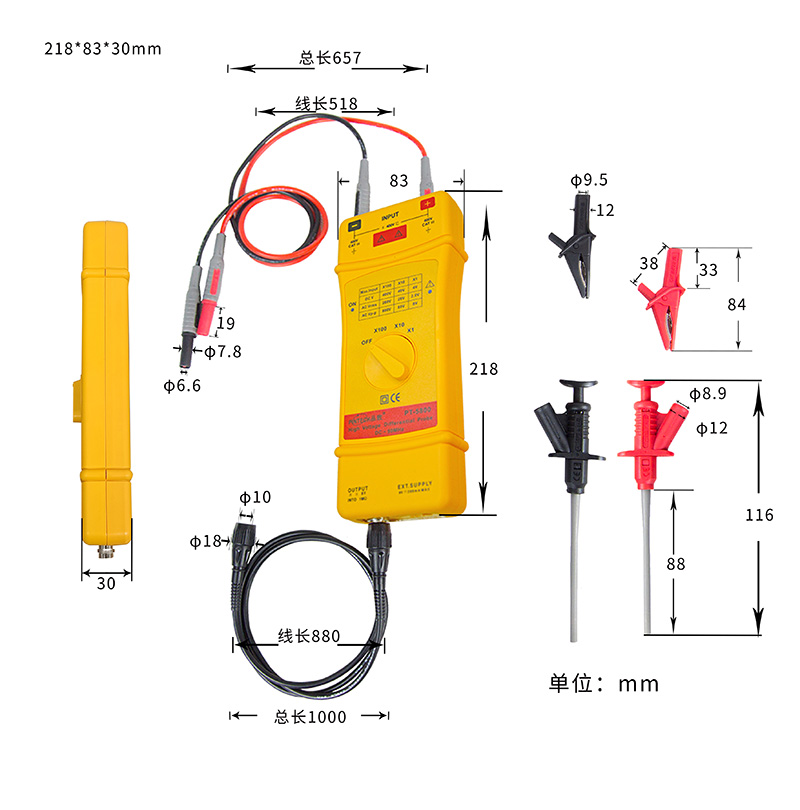

尺寸

218*83*30   mm
