PT-5215差分探头提供一个安全的绝缘仪器给所有的示波器使用,它可以 转换由高输入的差动电压(≤ 15kV PEAK)进入一个低电压(≤8V),并且显示波形 在示波器上,使用频率高达35MHz｡非常适合大电力测试､ 研发使用｡ 差分探头输出标示是设计在操作示波器1MΩ的输入阻抗的相对衰减量,当 用50Ω匹配器时衰减量刚好为2倍量｡
PT-5215差分探头,也建议选购本公司生产的PL-10阻抗转换器,可以延伸差 分探头的应用范围—可以在数字电表上观测更精确地实际测试电压值(示波器 精确度为3%,数字电表约精准10倍)。
PT-5215为一高灵敏度设计,动态范围之大前所未见,衰减器×100,×1000， 皆为10进位以方便使用者计算,不容易出错,最高电压达到15kVp-p,为一超高电 压设计的几种｡
型号 | PT-5215 |
频宽（-3dB） | DC-35MHz（x1000档） DC-25MHz（x100档） |
衰减比例 | x100，x1000 |
上升时间 | 10ns |
精确度 | ±2% |

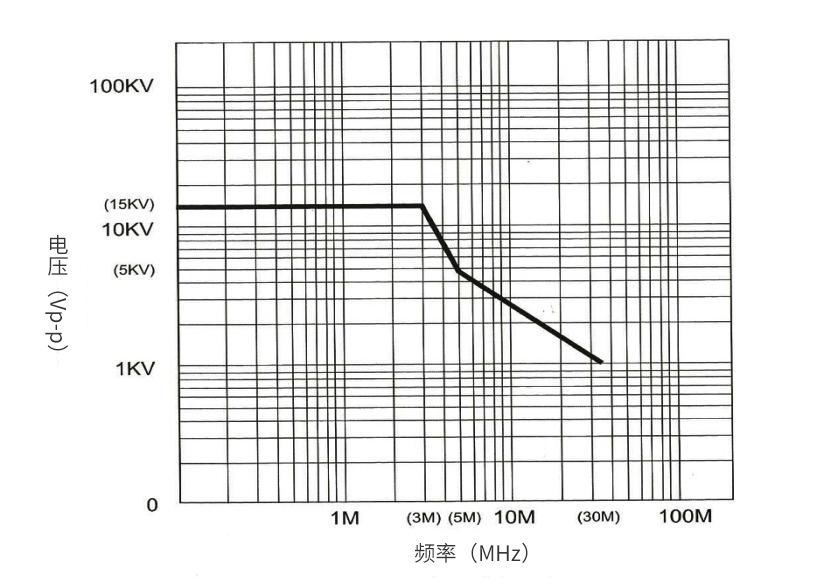

输入交流电压（Vp-p） | 1.5kV@1/100 15kV@1/1000 |
输入直流电压 | 750V@1/100 7.5kV@1/1000 |
输入交流电压（AC rms） | 5.5kV |
输入阻抗 | 两端之间：50MΩ//1.3pF 单端对地：25MΩ//2.6pF |
杂讯抑制率（CMRR) | 60Hz:＞80dB；100Hz:＞60dB；1MHz:＞50dB |
示波器输入阻抗 | 1MΩ |
噪声 | ≤1mV rms |
工作温度 | 0~50℃ |
工作湿度 | 10~85%RH |
重量 | 350g |
尺寸 | 220*85*30 mm |
