品致PinTech PT-5250 高压差分探头（50kV，60MHz）
PT-5250，频宽DC-60MHz（-3dB）电压50kVp-p，适用于测试高电压讯号，衰减器x500，x5000根据不同量程选择测试，BNC接口可兼容任何品牌示波器使用。
PT-5250 差分探头是一个提供安全绝缘的仪器，可给所有的示波器使 用, 它可以转换由高输入的差动电压(≦50kVpeaktopeak)进入一个低电 压(≦±5V), 并且显示波形在示波器上,使用频率高达60MHz,是高电压专用 型。
差分探头输出标示是设计在操作示波器1MΩ的输入阻抗的相对衰减量, 当使用50Ω匹配器时衰减量刚好为2倍量。
PT-5250 差分探头, 也建议在数字电表上观测更精确的实际测试电压 值(示波器精确度为3%, 数字电表约精准10倍)。
型号 | PT-5250 |
频宽（-3dB） | DC-60MHz（x500档） DC-20MHz（x5000档） |
衰减比例 | X500，x5000 |
上升时间 | 5.8ns |
精确度 | ±2% |

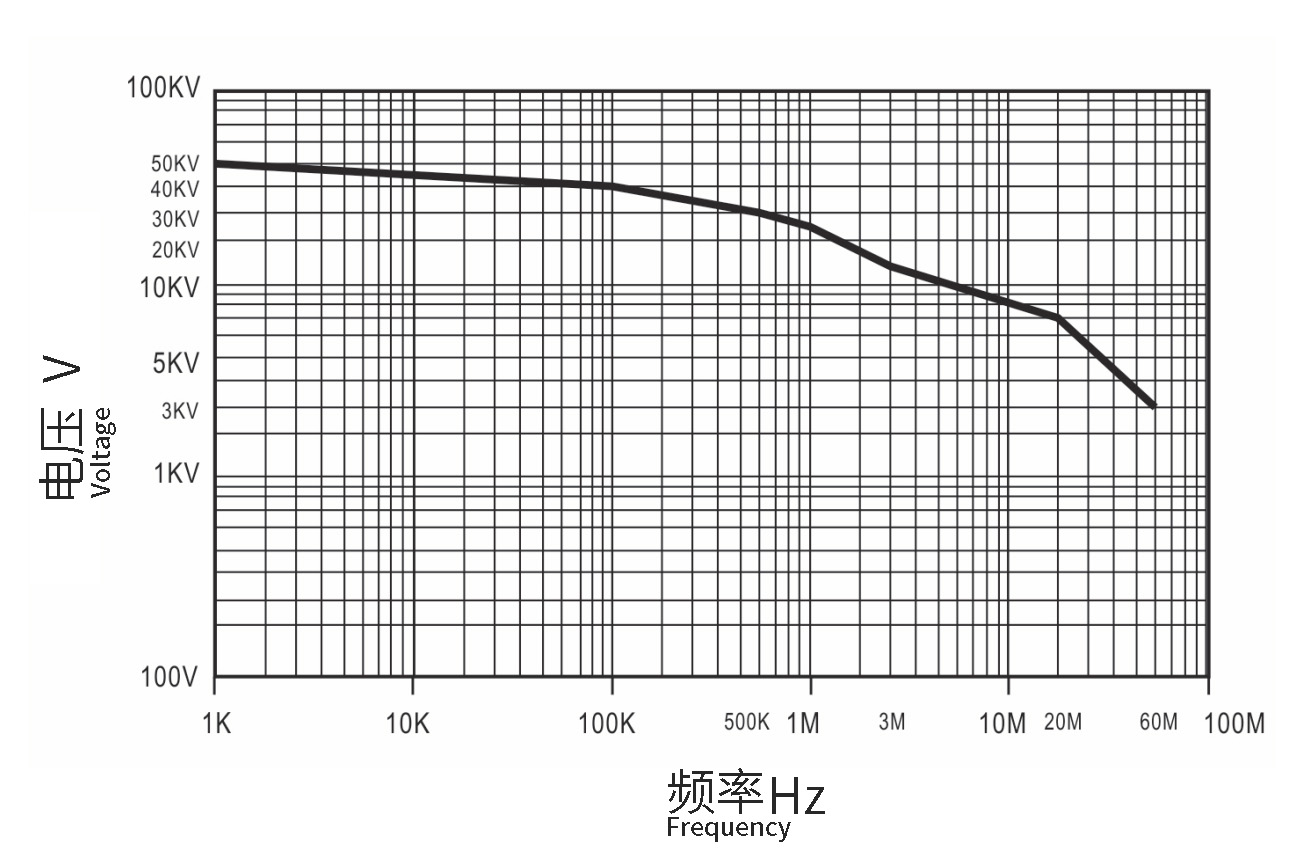

输入交流电压（Vp-p） | 5kV@1/500 50kV@1/5000 |
输入直流电压 | 2.5kV@1/500 25kV@1/5000 |
输入交流电压（AC rms） | 17kVRMS |
输入阻抗 | 两端之间：280 MΩ // 1.5 pF 单端对地：140MΩ//3pF |
示波器输入阻抗 | 1MΩ |
杂讯抑制率 | 60Hz:＞80dB；100Hz:＞60dB；1MHz:＞50dB |
噪声 | ≤1mV rms |
工作温度 | 0~50℃ |
工作湿度 | 10~85%RH |
重量 | 488g |
尺寸 | 275*147*34 mm |
