品致PinTech PT-8020 差分探头(14kV，70MHz）
PT-8020 频宽DC-70MHz（-3dB） 输入阻抗 10MΩ//2p F each side ground 电池与适配器供电均可
PT-8020,电压14KVp-p,专门针对集成电路开发，1:100/1000根据不同量程选择测试档位，BNC接口可兼容任何品牌示波器使用。
有源差分探头可将任意间的两点浮接信号，转换成对地的信号，以供示波器、电表、或计算机使用，应用于大多数电路测试领域，尤其是电机电路测试。
型号 | PT-8020 |
频宽（-3dB） | DC-70MHz |
衰减比例 | 1:100/1000 |
误差 | ±2% |
输入阻抗 | 两端之间：24MΩ//2pF 单端对地：12MΩ//4pF |
上升时间 | 5ns |
-输出（into 50KΩ load） | 7V |
-Offset（typical） | ＜±5mV |
示波器输入阻抗 | 1MΩ |
共模互斥比 | 50Hz:＞80dB；20kHz:＞60dB |
输入电压 | 1400Vp-p@1/100 14kVp-p@1/1000 |
输入直流电压 | 700V@1/100 7000V@1/1000 |
共模电压 | 7000V |
峰值电压 | 7000V |
直流电压 | 7000V |
工作温度 | 0~50℃ |
工作湿度 | 20~75%RH |
重量 | 400g |

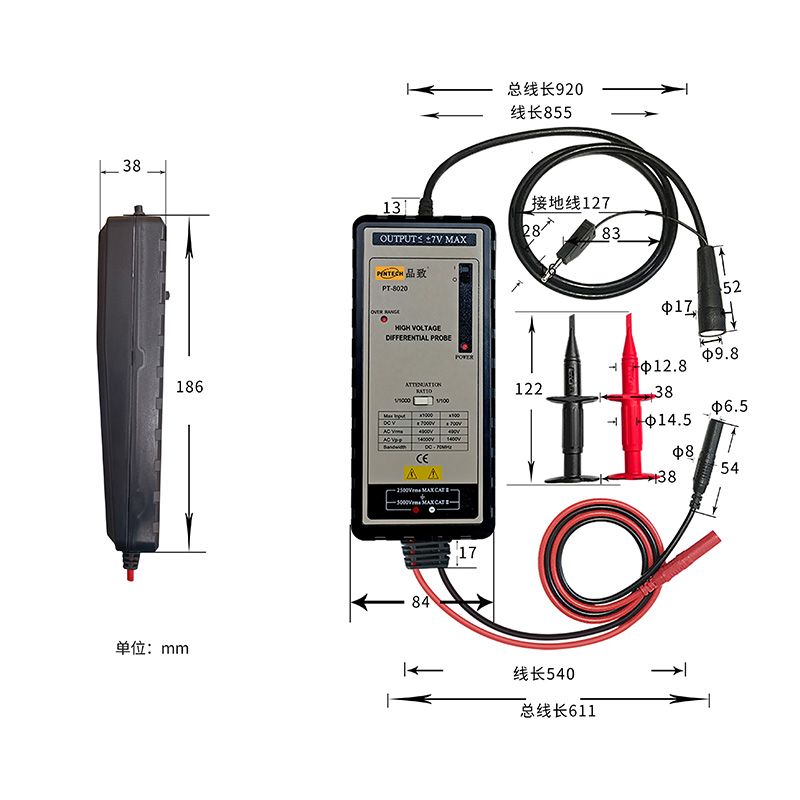

尺寸 | 186*84*38 mm |
