泰克 电流探头 AC/DC 电流测量系统 TCP312A
DC - 100 MHz，电流探头放大器 (TCPA300) 使用：
DC - 100 MHz，30 A DC (TCP312A)
DC - 50 MHz，50 A DC (TCP305A)
DC - 15 MHz，150 A DC (TCP303)
DC - 50 MHz，电流探头放大器 (TCPA400) 使用：
DC - 2 MHz，750 A DC 1 (TCP404XL)（500 A DC 连续电流）

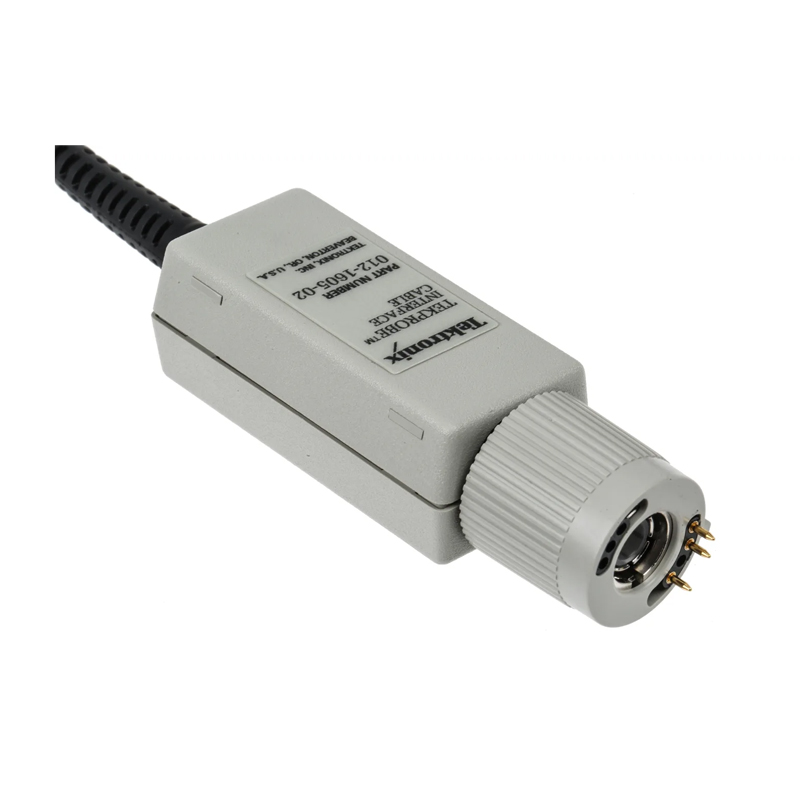

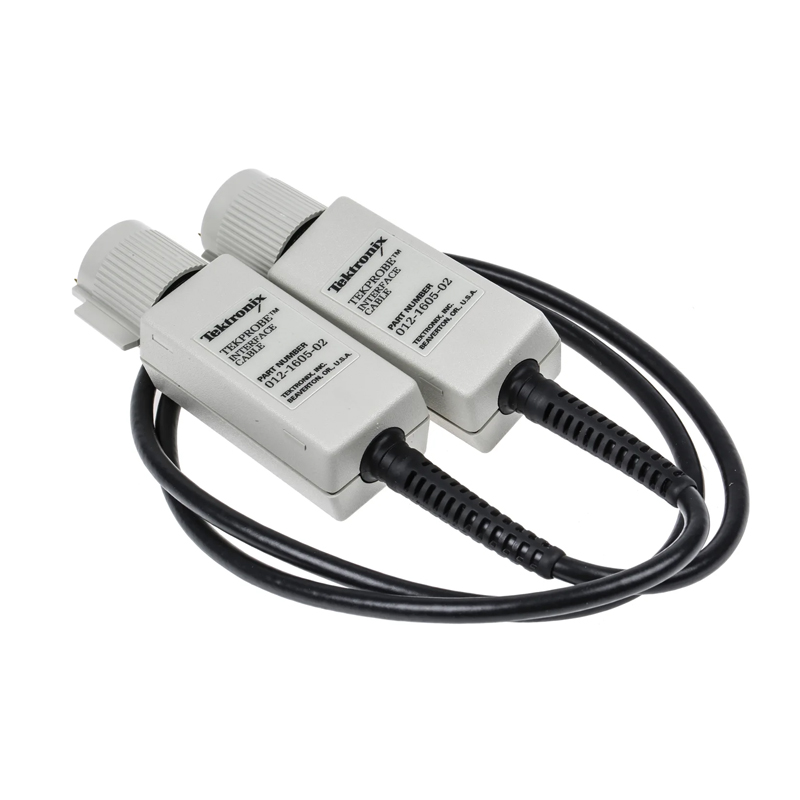

TCP300 和 TCP400 系列 AC/DC 电流测量系列是满足当今电流测量需要的非常先进的电流测量系统。当通过 TEKPROBE Level II、TekConnect（使用 TCA-BNC）或 TekVPI（使用 TPA-BNC）接口连接泰克示波器时，电流测量和计算变得轻松简单。
主要性能指标
AC/DC 测量功能
- DC - 100 MHz，电流探头放大器 (TCPA300) 使用：
- DC - 100 MHz，30 A DC (TCP312A)
- DC - 50 MHz，50 A DC (TCP305A)
- DC - 15 MHz，150 A DC (TCP303)
- DC - 50 MHz，电流探头放大器 (TCPA400) 使用：
- DC - 2 MHz，750 A DC 1 (TCP404XL)（500 A DC 连续电流）
1降额与占空比有关
主要特点
- 自动定标和确定单位1 - 示波器屏幕的幅度和电流读数通过消除手动计算，减少了测量误差
- AC/DC 输入耦合
- 插入阻抗低，降低了被测器件的负荷
- 分裂铁心结构，电路连接简便
- 状态指示器提供虚拟工作状态和潜在错误条件通知 — 消磁、探头张度、超载、不端接 50 Ω、不兼容的探头类型
- 降低了直流漂移和噪声，从而改进低电平电流测量
- 第三方安全认证
1需要 TDS TEKSCOPE 示波器或带有 TCA-BNC 适配器的 TekConnect 示波器
应用
电信、数据通信、计算机和半导体电力电子环保行业设计师、安装人员和维修人员的发展和分析解决方案：
- 电源（开关和线性）
- 半导体设备（SCR、IGBT、MOSFET、CMOS、BJT）
- 功率逆变器/转换器
- 电子镇流器
- 工业/消费电子产品
- 移动通信（电话、卫星、中继站）
- 马达驱动器
- 运输系统（电动车辆、电动火车、机车、航空电子设备）
满足当今的 AC/DC 电流测量应用
TCPA300 放大器在与 TCP312A、TCP305A 或 TCP303 探头一起使用时，提供了一系列电流测量功能，弥补了小电流测量产品与超高电流测量产品之间的空白。这三个探头提供了 30 A、50 A 和 150 A 连续直流电流的电流测量功能。对更高的电流电平，带有 TCP404XL 电流探头的 TCPA400 放大器可以测量 500A 和 750A 的连续直流电流，降额与占空比有关。
带 TCPA300 的 TCP312A 实现了更高频率的性能，提供了 ≥100 MHz 的带宽及最高 30A 的直流电流。
全面消除测量误差和手动计算工作
这种全新系列的电流测量工具为泰克 TDS3000、TDS500、TDS600、TDS700、TDS5000、TDS6000 和 TDS7000B 系列示波器系统的用户提供了自动控制功能及屏幕刻度和单位（DPO3000、MDO/MSO/DPO4000、MSO/DPO5000 和 DPO7000 系列示波器，需要 TPA-BNC 适配器）。

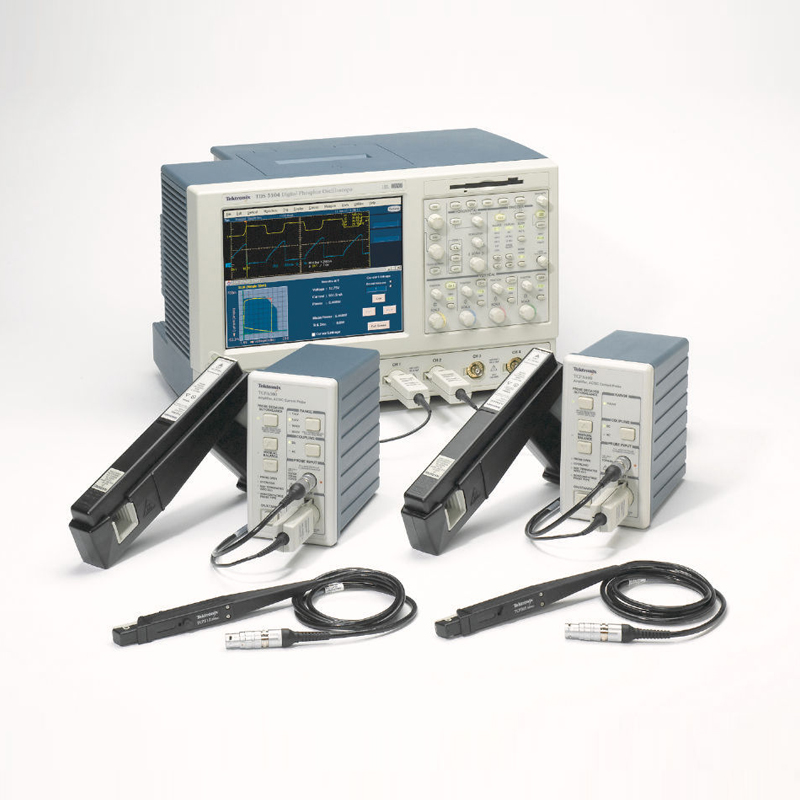

TCP300/TCP400 电流测量系统可以无缝地集成 TDS 系列示波器。
即使非 TEKPROBE 系统也可以使用 TCPA300/400 系列，执行相应的电流测量，用户只需把示波器上测得的输出电压乘以 TCPA300/400 系列量程设定值即可。
技术数据
除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规格适用于所有型号。
型号概述
带 TCPA300 的 TCP312A | 带 TCPA300 的 TCP305A | 带 TCPA300 的 TCP303 | 带 TCPA400 的 TCP404XL | |
带宽 | DC – 100 MHz | DC – 50 MHz | DC – 15 MHz | DC – 2 MHz |
上升时间 | ≤3.5 ns | ≤7 ns | ≤23 ns | ≤175 ns |
直流准确度 | 读数的 ±3% | 读数的 ±3% | 读数的 ±3% | 读数的 ±3% |
精度（典型值） | 直流：读数的 ±1%DC 至 60 Hz，≤5 A：±1% | 直流：读数的 ±1%DC 至 60 Hz，≤5 A：±1% | 直流：读数的 ±1% | 直流：读数的 ±1% |
最小测量电流（直流精度为 ±3%） | 1 mA | 5 mA | 5 mA | 1 A |
典型最大安培-秒乘积（基于放大器范围设置） | 50 A*μS – 1 A/V | 500 A*μS – 5 A/V | 3,000 A*μS – 5 A/V | 不适用 – 1 A/V |
最大线电压 | ||||
裸线 | 150 V CAT II | 150 V CAT II | 600 V CAT I 和 II | 600 V CAT I 和 II |
绝缘线 | 300 V CAT II | 300 V CAT II | 300 V CAT III | 300 V CAT III |
典型交流偶合低频带宽（低通 – 3 dB 点） | < 7 Hz | < 7 Hz | < 7 Hz | < 7 Hz |
显示的典型 RMS 噪声（20 MHz 带宽限制） | ≤250 μARMS | ≤1.25 mARMS | ≤2.5 mARMS | ≤250 mARMS |
信号延迟（到输出 BNC） | 17 ns | 19 ns | 40 ns | 80 ns |
插入阻抗 | 1 MHz 时为 0.11 Ω10 MHz 时为 0.12 Ω | 1 MHz 时为 0.02 Ω10 MHz 时为 0.1 Ω | 1 MHz 时为 0.01 Ω | 10 kHz 时为 0.1 m Ω |
特点
最大电流额定值：
大电流灵敏度
带 TCPA300 的 TCP312A | 带 TCPA300 的 TCP305A | 带 TCPA300 的 TCP303 | 带 TCPA400 的 TCP404XL | |
范围 | 10 A/V | 10 A/V | 50 A/V | 1 A/mV |
DC（连续电流） | 30 A | 50 A | 150 A | 500 A (750 A) |
RMS（正弦） | 21.2 A | 35.4 A | 150 A | 500 A |
峰值 | 50 A | 50 A | 500 A | 750 A |
小电流灵敏度
带 TCPA300 的 TCP312A | 带 TCPA300 的 TCP305A | 带 TCPA300 的 TCP303 | 带 TCPA400 的 TCP404XL | |
范围 | 1 A/V | 5 A/V | 5 A/V | N/A |
DC（连续电流） | 5 A | 25 A | 25 A | N/A |
RMS（正弦） | 3.5 A | 17.7 A | 17.7 A | N/A |
峰值 | 50 A | 50 A | 500 A | N/A |
物理特点
放大器
TCPA300/TCPA400 | |
长度 | 17.3 cm（6.8 英寸） |
宽度 | 9.14 cm（3.6 英寸） |
高度 | 16.7 cm（6.6 英寸） |
重量 | 1.14 kg（2.5 磅） |
探头
TCP305A/TCP312A | TCP303 | TCP404XL | |
长度 | 20 cm（7.77 英寸） | 26.8 cm（10.55 英寸） | 26.8 cm（10.55 英寸） |
宽度 | 6 cm（0.625 英寸） | 4.1 cm（1.60 英寸） | 4.1 cm（1.60 英寸） |
高度 | 3.2 cm（1.25 英寸） | 15.6 cm（6.13 英寸） | 15.6 cm（6.13 英寸） |
重量 | 0.15 kg（0.33 磅） | 0.66 kg（1.45 磅） | 0.88 kg（1.90 磅） |
最大导线大小：
TCP312A | TCP305A | TCP303 | TCP404XL |
5.0 mm（0.197 英寸） | 5.0 mm（0.197 英寸） | 21 mm x 25 mm（0.83 x 1.0 英寸） | 21 mm x 25 mm（0.83 x 1.0 英寸） |
电缆长度
TCP312A | TCP305A | TCP303 | TCP404XL |
1.5 m（60 英寸） | 1.5 m（60 英寸） | 2 m（78.7 英寸） | 8 m （315 英寸） |
EMC 环境和安全
安全标准
TCP312A/305A 探头和放大器 | 放大器 | TCP303/404XL 探头和放大器 | |
美国国家认可的测试实验室 (NRTL) 认证 | UL61010-2-032、UL61010-1 | UL3111-1（第一版） | UL3111-2-032、UL3111-2-031；UL3111-1 |
加拿大认证 | CAN/CSA C22.2 No. 61010-1、CAN/CSA C22.2 No. 61010-2-032 | CAN/CSA C22.2 No.1010.1-92 | CAN/CSA C22.2 No.1010.1-92 |
欧盟一致性 | EN61010-1、EN61010-2-032 | EN61010-1:2001 | EN61010-1/A2、EN61010-2-031、EN61010-2-032 |
其它 | IEC61010-2-032 |
电磁兼容能力，仅放大器
EC 委员会指令 89/336/EEC，FCC 第 15 部分，B 子部分 A 类，AS/NZS 2064.1/2。
温度
工作高度
0℃ 至 +50℃（32℉ 至 122℉）
非工作高度
-40℃ 至 +75℃（-40℉ 至 167℉）
湿度
工作高度
温度高达 +30℃(86℉) 时，相对湿度范围为 5% 至 95%
温度介于 30℃ 至 +50℃（86℉ 至 122℉）时，相对湿度范围为 5% 至 85%
非工作高度
温度高达 +30℃(86℉) 时，相对湿度范围为 5% 至 95%
温度介于 30℃ 至 +75℃（86℉ 至 167℉）时，相对湿度范围为 5% 至 85%
海拔高度
工作高度
最高 2000 米（6800 英尺）
非工作高度
最高 12192 米（40000 英尺）
