泰克 交流电流探头 P6021A
P6021 和 P6022 电流探头提供多功能交流电流测量。两种探头都能在很宽的频率范围内提供精确的电流测量。P6021 和 P6022 允许电流测量，而不会通过夹在载流导体上而中断电路。当载玻片处于打开位置时，屏蔽探头不会接地，从而消除了被测电路的意外接地。
P6021 和 P6022 电流探头提供多功能交流电流测量。两种探头都能在很宽的频率范围内提供精确的电流测量。P6021 和 P6022 允许电流测量，而不会通过夹在载流导体上而中断电路。当载玻片处于打开位置时，屏蔽探头不会接地，从而消除了被测电路的意外接地。
主要性能规格
- 货号：P6021A
- 120 Hz 至 60 MHz
- 10.6 A RMS，250 A 峰值，10 mA 灵敏度
- 货号：P6022
- 935 Hz 至 120 MHz
- 2.12 A RMS，100 A 峰值，1 mA 灵敏度
主要特点
- 用于 1 MΩ 输入
- 屏蔽探头
- 仅交流电
- 分体式磁芯结构，便于电路连接
- 1.5 米（5 英尺）电缆
应用
- 电机驱动
- 电源逆变器/转换器
- 电源
- 航空

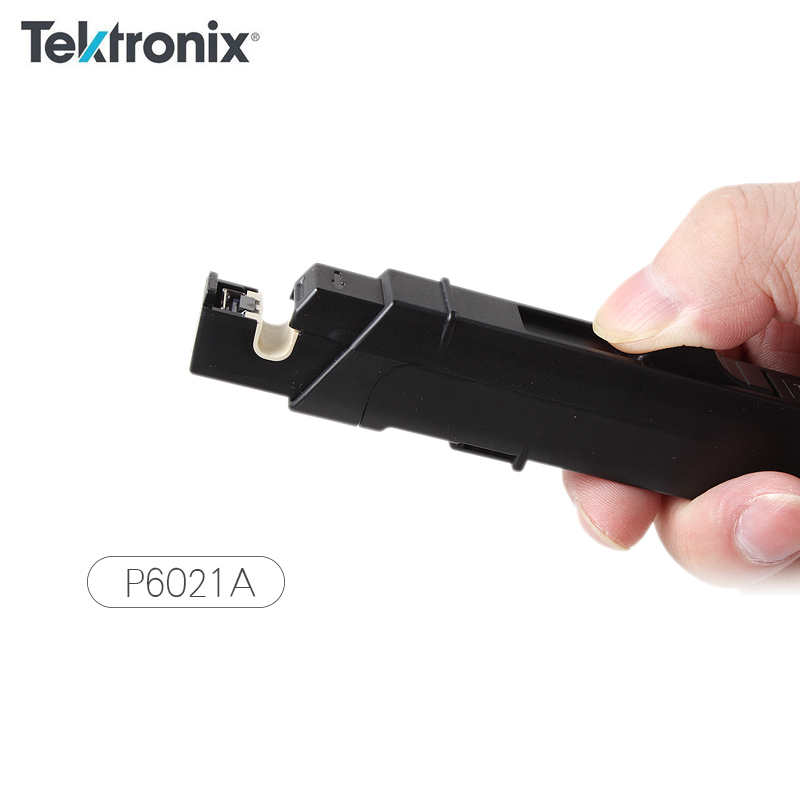

货号：P6021A

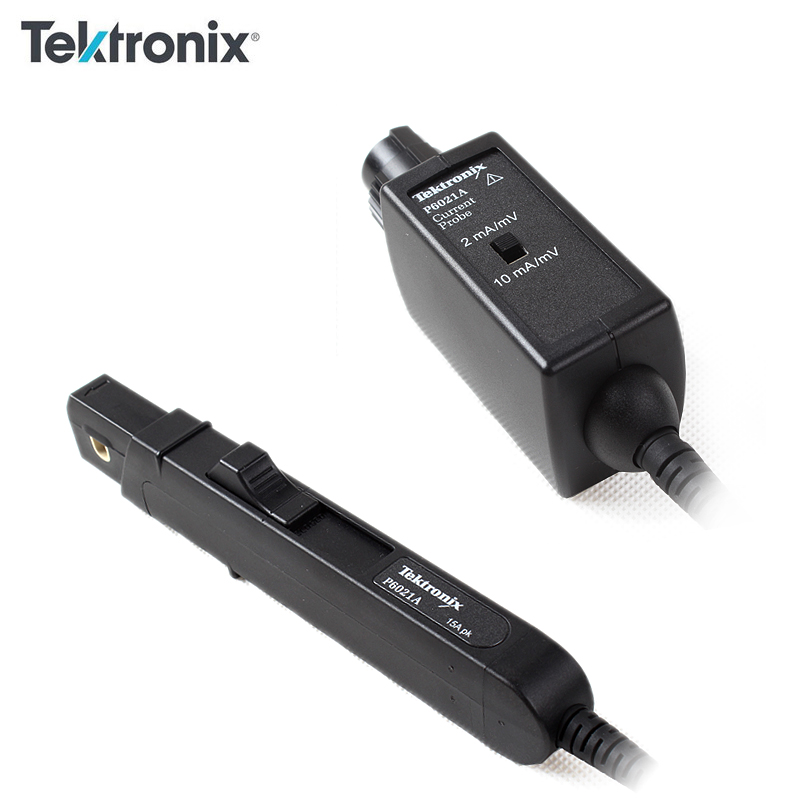

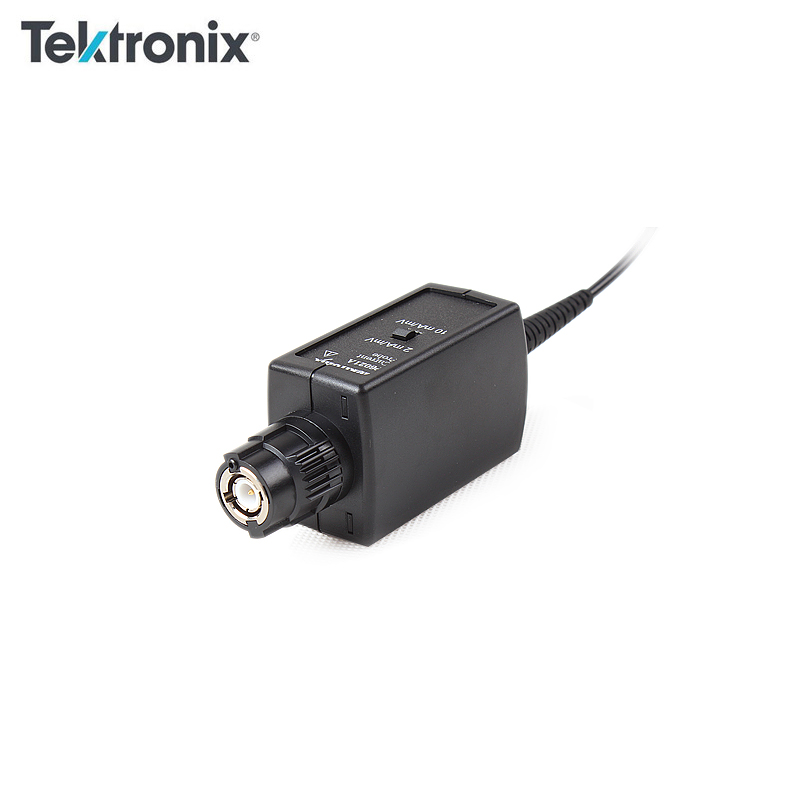

对于通用应用，P6021A 提供宽带性能和出色的低频特性。带宽为 120 Hz 至 60 MHz。探头范围可在 2 mA/mV 和 10 mA/mV 之间切换。
货号：P6022
头部尺寸为 0.47 英寸。x 0.25 英寸P6022 的带宽为 935 Hz 至 120 MHz（10 mm x 6 mm，约为 P6021A 的一半），非常适合在紧凑的高性能电路中测量电流。无源终端输出可在 1 mA/mV 和 10 mA/mV 之间切换。
规格
除非另有说明，否则所有规格适用于所有型号。
物理特性
探头尺寸
- 电缆长度
- 1.5 米（59 英寸）
- P6021A 探头
- 长度
- 20 厘米 （7.77 英寸）
- 宽度
- 16 毫米（0.625 英寸）
- 高度
- 32 毫米（1.25 英寸）
- 最大导体直径
- 5 毫米（0.197 英寸）
- P6022 探头
- 长度
- 152毫米（6.0英寸）
- 宽度
- 6.4 毫米（0.25 英寸）
- 高度
- 12 毫米（0.47 英寸）
- 最大导体直径
- 2.8 毫米（0.11 英寸）
EMC环境与安全
合规
- 合规
CAN/CSA-C22.2 编号 61010-1
CAN/CSA-C22.2 编号 61010-2-032
UL 61010-1认证
UL61010B-2-032
EN 61010-1 认证
EN 61010-2-032
