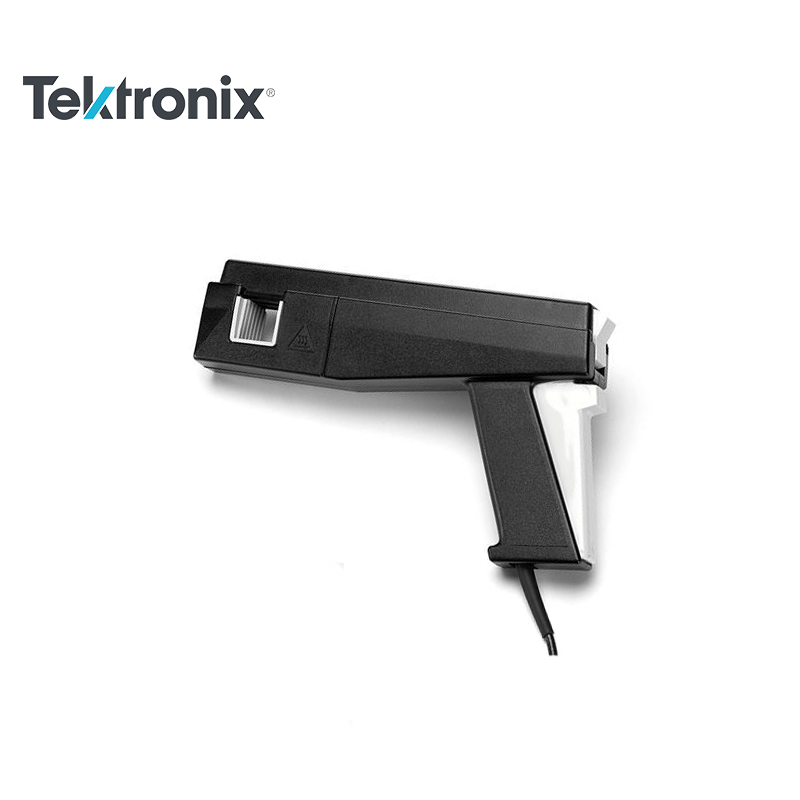

泰克 交流/直流电流探头 TCP0150
特性和优点
- 简便易用，准确进行交流/直流电流测量

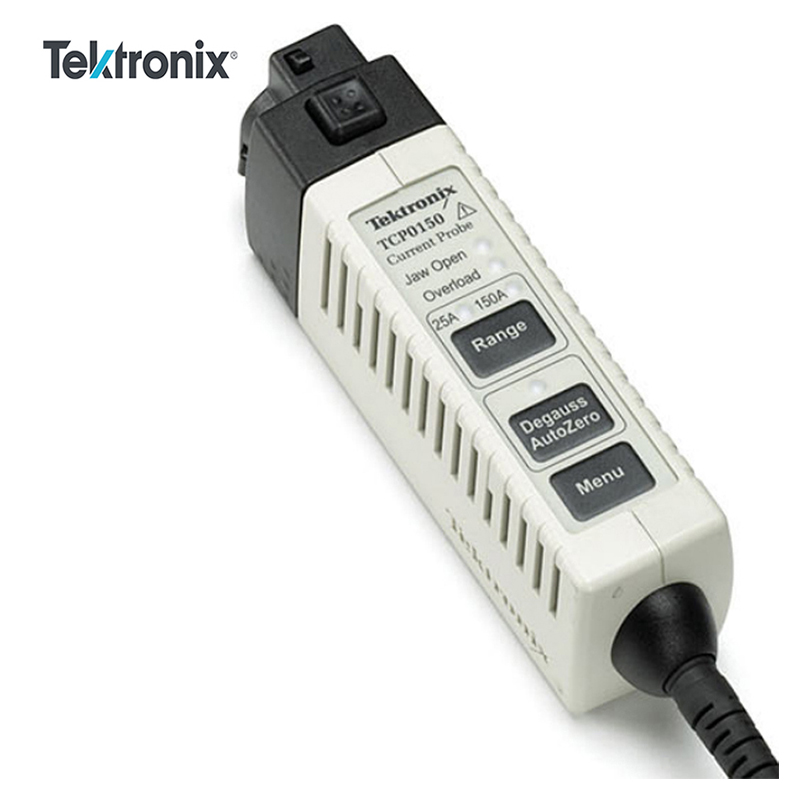

- 直接连接到具有 TekVPI™ 探头接口的示波器
- 直流至 20 MHz 带宽
- 150 ARMS 最大电流功能
- 500 A 峰值脉冲电流功能
- 精度高，直流增益误差一般小于 1%
- 准确测量最低 5 mA 的电流
- 低噪声和直流漂移
- 在示波器显示屏上自动确定显示单位和读数
- 通过示波器实现远程 GPIB/USB 探头控制

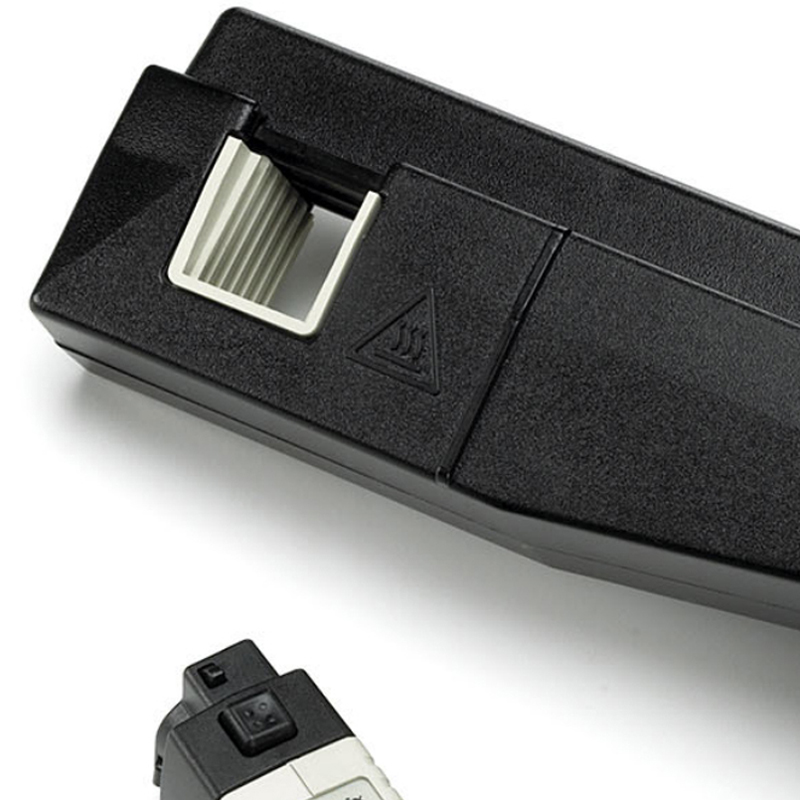

- 利用分芯探头头部结构可轻松地连接导线
- 可以轻松地消磁和自动清零
- 简便进入示波器 UI 显示菜单，获得两种探头硬件的设置控制及探头状态和诊断指示器
应用
- 电源
- 半导体设备
- 逆电器/转换器
- 电子镇流装置
- 工业/消费电子
- 马达驱动器
- 交通运输系统
TCP0150 是简便易用的高性能 150 A AC/DC 电流探头家族，设计用于使用和直接连接到 TekVPI™ 探头接口。这一交流/直流电流测量探头提供了 20 MHz 的频带，带有可选择的 25 A 和 150 A 测量量程控制。这些探头还提供了低电流测量能力和最低每格 5 mA 的电流精度，这对实现高电平和低电平测量信号的广泛动态电流范围至关重要。
特点
保证
特点 | 描述 |
带宽 | DC 至 ≥20 MHz (-3 dB)。随频率下降。请参见图 1。（从上升时间带宽 = 0.35/上升时间计算得出） |
上升时间 | ≤17.5 ns |
最大 RMS 电流 | 150 A |
最大峰值脉冲电流 | 500 A |
最小灵敏度 | 5 mA（在示波器的 1 mV/div 设置上） 交流耦合（在支持交流/直流耦合的示波器上） |
电流范围 | 25 A 和 150 A |
最大裸线电压 | 600 VRMS CAT I 和 II 300 VRMS CAT III |
典型
特点 | 描述 |
直流精度 | ±1% 典型值 3% 保修值 |
最大安培秒乘积 | |
25 A 范围 | 3,000 Aµs |
150 A 范围 | 15,000 Aµs |
插入阻抗 | 0.03 Ω 时为 1 MHz |
0.075 Ω 时为 5 MHz | |
0.125 时为 10 MHz | |
0.3 时为 20 MHz | |
信号延迟 | ≈ 21 ns |
显示的 RMS 噪声 | ≤500 μARMS（仅探头） |
环境特点
特点 | 描述 |
温度 | |
工作状态 | 0℃ 至 +50℃ |
非工作状态 | -40℃ 至 +75℃ |
湿度 | |
工作状态 | 高达 30℃ 时相对湿度 (RH) 5% 到 95% 30℃ 以上至 +50℃ 时 5% 至 85% RH，非冷凝 |
非工作状态 | 高达 30℃ 时相对湿度 (RH) 5% 到 95% 30℃ 以上至 +75℃ 时 5% 至 85% RH，非冷凝 |
海拔高度 | |
工作状态 | 最高 2,000 米（6,560 英尺） |
非工作状态 | 最高 12,000 米（40000 英尺） |
物理特点
尺寸 | 米 | 英寸 |
电缆长度 | 2 米 | 79 英寸 |
探头头部尺寸 | ||
长度 | 26.8 厘米 | 10.55 英寸 |
宽度 | 4.1 厘米 | 1.6 英寸 |
高度 | 15.6 厘米 | 6.13 英寸 |
最大导线直径 | 21 毫米 x 25 毫米 | 0.83 英寸 x 1.0 英寸 |
重量 | 公斤 | 磅 |
毛重 | 0.7865 | 1.734 |
电源要求 | TCP0150 使用 TekVPI 接口通过示波器直接供电 | |
建议示波器
带有 TekVPI 探头接口的示波器。
