ADA400A差分前置放大器允许直接测量示波器测量非常低的振幅电压和信号，这些电压和信号不是接地参考的。两个输入的高阻抗消除了在 DUT 中添加额外接地点的需要，从而避免了干扰测量或电路的循环电流。

主要性能规格

• 灵敏度：10 μV/div
• 典型值：100 dB CMRR DC（至 10 kHz）

主要特点

• 有源差分前置放大器
• 带 TEKPROBE™ BNC 的集成探头电源

连接

• 该ADA400A直接由 TDS400、TDS500、TDS600、TDS700、TDS5000、TDS7000 （TEKPROBE） TDS7000 （TekConnect） 和 TCA-1MEG 系列示波器供电。

• 该ADA400A也可以由 1103 探头电源供电。

应用

• 机械分析
• 音频设计
• 生物医学研究（未获得患者连接认证）
• 医疗设备（未经患者连接认证）

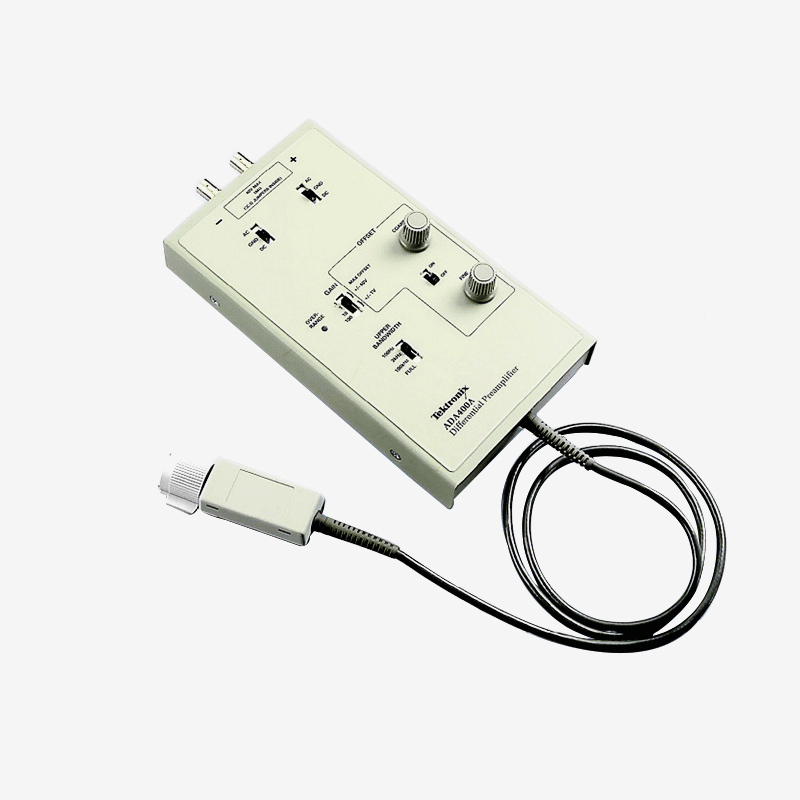

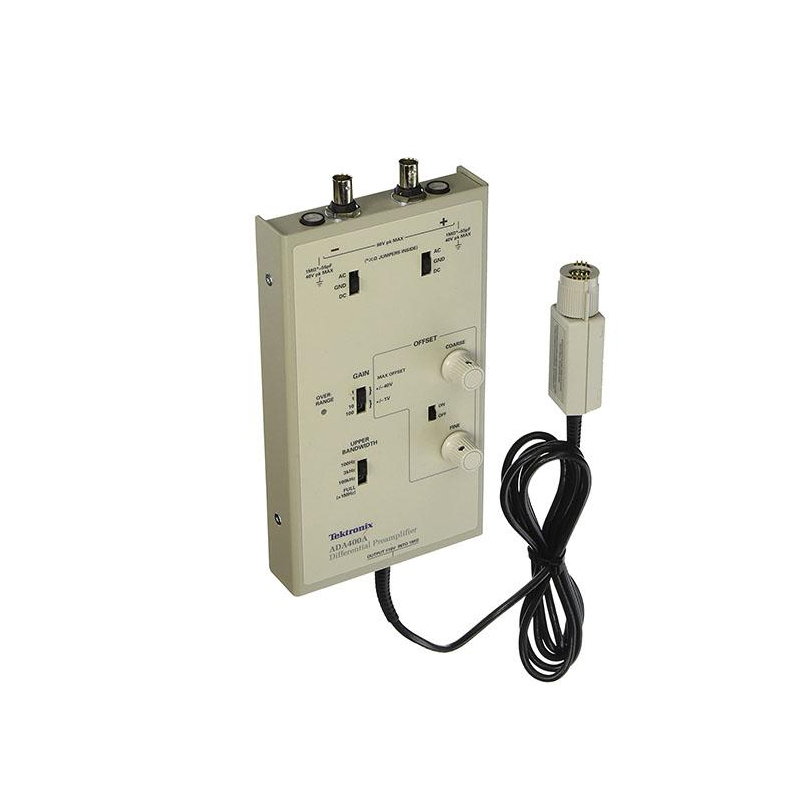

ADA400A

ADA400A差分前置放大器具有高增益和极高的共模抑制性能，即使在高噪声环境中，也能提供低至5 μV的电压测量。可选的带宽限制可降低来自数字逻辑、开关模式电源和线路频率源的正常模式噪声。可调节差分偏移允许用户从测试设置中排除传感器电桥偏置和电流电位。可以在两个最高增益范围内选择“无限阻抗”模式，从而可以精确测量具有高源阻抗的信号。

规格

除非另有说明，否则所有规格均得到保证。除非另有说明，否则所有规格适用于所有型号。

增益设置

100 倍、10 倍、1 倍、0.1 倍

共模抑制比（CMRR）

≥100,000：1 直流 - 10 kHz

信号范围

增益设置	共模信号范围	差分信号范围 1	最大偏移量
100 倍	±10 V	0.1 伏	±1.0 V
10 倍	±10 V	1 伏	±1.0 V
1 倍	±40 伏	10 伏	±40 伏
0.1 倍	±40 伏	80 伏	±40 伏

1对于更高的电压，可以使用衰减探头，但CMRR性能会降低。

带宽限制

100 Hz、3 kHz、100 kHz、全 （≥1 MHz）

输入阻抗

1 MΩ ||~ 55 pF（无穷大Ω 100 倍和 10 倍增益可选）

噪声

典型值为 ≤30 μVRMS的在 100 倍增益（折合到输入端）
