泰克 低压差分探头 TDP7700系列TriMode探头 TDP7710
TDP7700 系列 TriMode 探头为实时示波器提供最高的探头保真度。此外，通过连接创新，例如焊接尖端，探头的输入缓冲器安装在距离尖端末端仅几毫米的地方，因此 TDP7700 系列探头为连接当今最具挑战性的电子设计提供了无与伦比的可用性。
主要特点
- 高带宽，确保信号保真度
- 10 GHz TDP7710
- 8 GHz TDP7708
- 6 GHz TDP7706
- 4 GHz TDP7704
- 将对设备的影响降至最低
- 薄而灵活的焊锡头
- 轻巧灵活的探头电缆
- 主动缓冲针尖设计，可实现低探头负载
- 易于连接的 TekFlex™ 连接器技术
- 捏合打开附件连接器
- 多功能连接性 - 焊接尖端、用于手持式或固定式探测的可选浏览器和同轴输入（SMA 适配器）
- 与 P7700 系列吸头附件交叉兼容
- 全带宽达 10 GHz
- 探头电缆和焊接尖端可在扩展的温度范围内工作
- 探头和针尖特定的 S 参数
- 基于独特的 S 参数模型对探头和针尖的信号路径进行全面交流校准
- 为每个探头和针尖创建独特的 DSP 滤波器
- FlexChannel 接口，用于示波器/探头的控制和可用性®
- 通过探头按钮或示波器的菜单直接控制
- 通过示波器自动控制探头设置
- 当连接到示波器时，可自动识别探头和尖端
TDP7700 系列 TriMode 探头

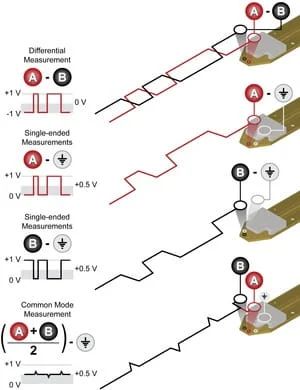

借助 TriMode 探测，一个探头设置即可准确进行差分、单端和共模测量。这种独特的功能使您能够更有效、更高效地工作，在差分、单端和共模测量之间切换，而无需移动探头的连接点。
TekFlex 连接器技术
这 TDP7700 系列 TriMode 探头使用新的 TekFlex 连接器技术，该技术将高速信号路径与电源和通信支持相结合，在单个易于连接的附件连接器中提供有源缓冲器尖端。TekFlex 连接器采用捏开设计，打开时只需最小的力即可连接附件尖端。当 TekFlex 连接器闭合时，它提供与附件的安全连接，以避免意外断开连接。
使用 TekFlex 连接器， TDP7700 系列探头提供一组有源探头尖端，探头的缓冲放大器距离输入连接仅几毫米。通过有源吸头启用的短信号路径可提供高保真度和高阻抗输入。它还将信号损失、电容和附加噪声降至最低。

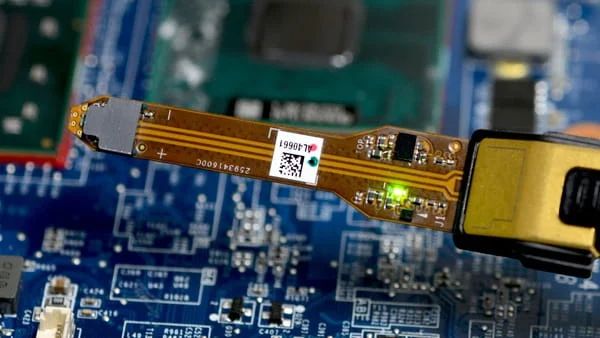

P77STFLXA焊接的柔性电路附件，尖端带有有源缓冲放大器。

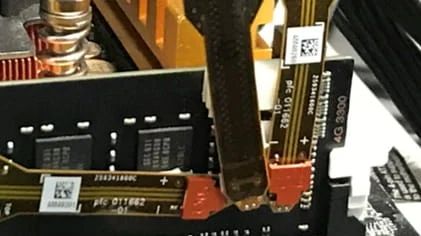

P77STFLXB焊接的柔性电路附件在与 Nexus XH 系列转接板一起使用时，为 DDR4 和 LPDDR4 电气验证提供了探测解决方案。

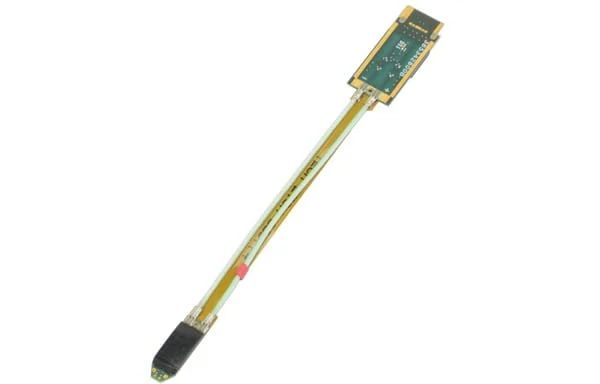

P77STCABL焊接附件，带有长距离柔性电缆，尖端配有有源缓冲放大器。
用于手持探测的浏览器附件
当您需要进行快速测量或调试问题时， TDP7700 系列浏览器配件提供了一个简单易用的选项。凭借易于查看和准确定位的精密设计吸头， P77BRWSR 手持式浏览器附件支持手动或固定式探测，是探测细间距元件和差分迹线的理想选择，间距窄至 0.2 mm （.008 in）。

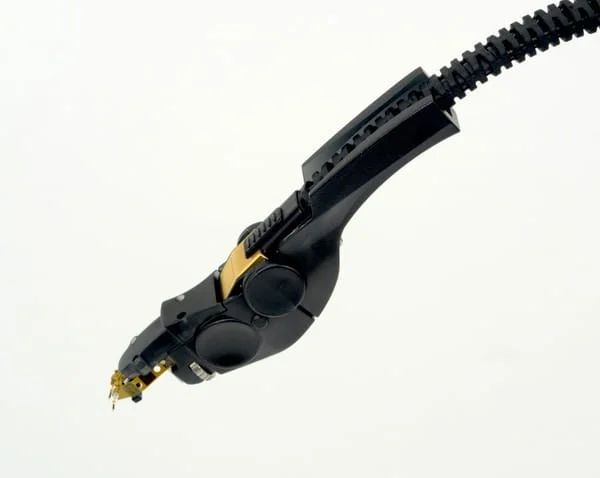

P77BRWSR手持式浏览器配件可实现手动或固定式探测，尖端间距可调。
浏览器的提示具有全方位的合规性，并且可以使用方便的拇指轮调节间距。尖端上的大灯增强了探测点的可见性，并且可以根据需要打开和关闭。浏览器尖端由高强度 BeCu 和超陶瓷电阻器（正在申请专利的引脚技术）构成。 P77BRWSR 手持式浏览器附件可实现手持式或固定式探测，具有信号保真度和便利性。

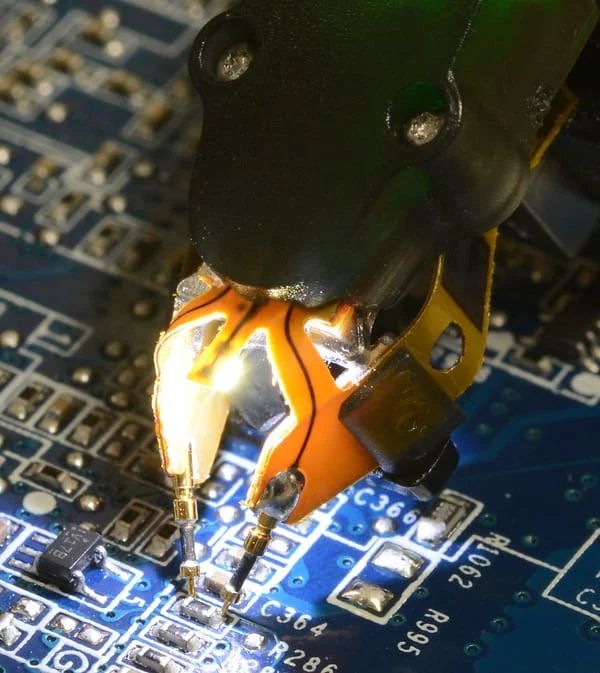

手持式浏览器配件上的大灯P77BRWSR可实现手动或固定式探测，并增强了探测点的可见性。
同轴输入 （SMA） 适配器
射频/同轴连接器（如 SMA）通常用于测试夹具或原型板设计中。附加一个 使用 SMA 适配器可以轻松TDP7700这些板载连接器的系列探头。P77C292MM 适配器允许您以全带宽和低噪声连接到 2.92 mm、3.5 mm 或 SMA 连接器。P77C292MM适配器具有 TriMode 功能，可实现差分、单端和共模测量。
终止电压可以手动设置，也可以使用电压检测电路自动设置。 TDP7700探头，覆盖范围为 ±2.5 V。

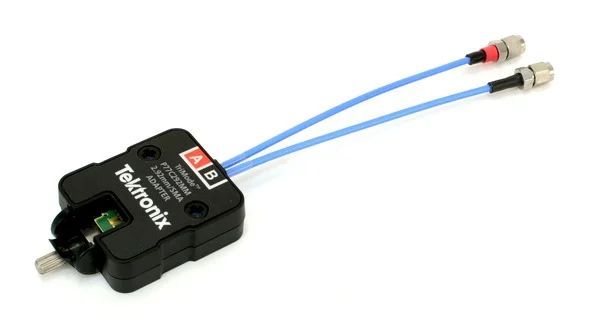

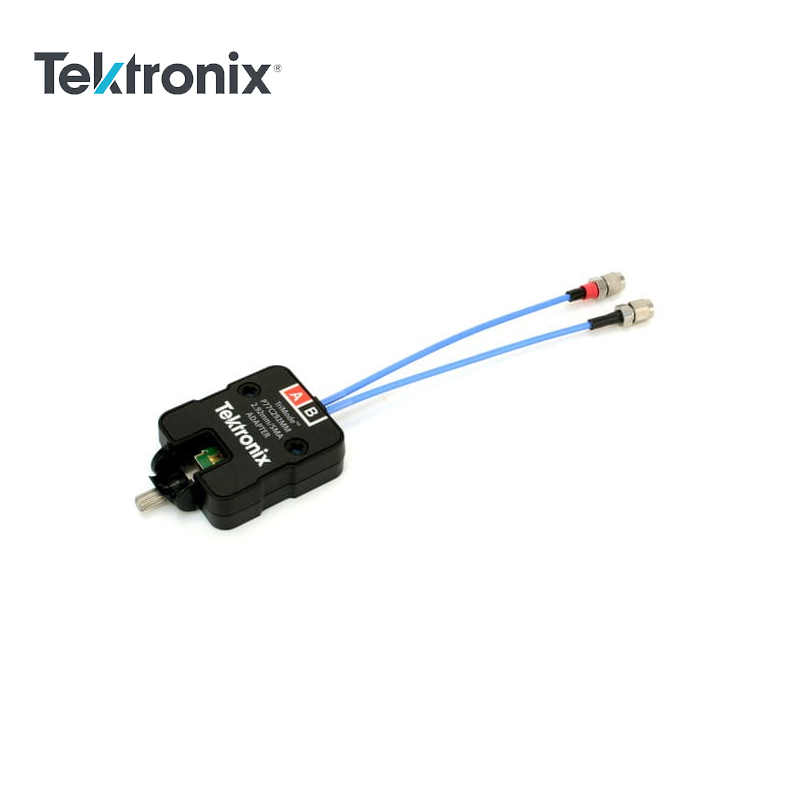

P77C292MM SMA/2.92mm 适配器，用于连接同轴连接器。
Specifications
Specifications are guaranteed unless noted otherwise. All specifications apply to all models unless noted otherwise.
Model overview
Characteristic | Description |
Bandwidth (typical) | TDP7704: 4 GHz |
TDP7706: 6 GHz | |
TDP7708: 8 GHz | |
TDP7710: 10 GHz | |
Operating Voltage Window, A and B inputs | ±4 V (2.92 tip) |
±5.25 V (active tip) | |
±10 V (browser tip) | |
Differential Input Range | ±2V (2.92 tip) |
±5V (active tip) | |
±12V (browser tip) | |
DC input resistance (differential) | 50 Ω (P77C292MM tip) |
100k Ω (active tips) | |
144k Ω (browser tip) | |
DC Accuracy | ±2% |
TriMode functionality | Yes; Differential only (browser tip) |
Electrical characteristics
Attenuation
Solder-in tips
4x
Browser
10x
Coaxial input (SMA) adapter
0.7x/1.3x/2.7x/5x/10x
DC gain accuracy, typical
±2.0%
Output zero, typical
±4 mV
Linearity, typical
±1%
Input sense voltage accuracy, typical
Vin ±30 mV over the operating voltage range of the 2.92 mm adapter tip.
Termination voltage range, typical
± 2.5 mV.
Overload indicator range, typical
The Overload indicator is active when the probe input is current limited or when an input overvoltage condition is detected.
CMRR/DMRR, typical
Frequency range | Min. CMRR/DMRR |
≤ 50 MHz | 34 dB |
> 50 MHz, ≤ 800 MHz | 24 dB |
> 800 MHz, ≤ 4 GHz | 14 dB |
> 4 GHz, ≤ 10 GHz | 10 dB |
Time delay, typical
5.05 ns ± 0.1 ns
Small signal rise time, typical
Probe | 10% - 90% Rise time | 20% - 80% Rise Time |
TDP7710 | <45 ps | <32 ps |
TDP7708 | <55 ps | <38 ps |
TDP7706 | <65 ps | <46 ps |
TDP7704 | <100 ps | <72 ps |
Small signal frequency response, typical
Probe | Frequency response |
TDP7710 | ≥10 GHz |
TDP7708 | ≥8 GHz |
TDP7706 | ≥6 GHz |
TDP7704 | ≥4 GHz |
System noise, 10 mvV/div, probe with P77STCABL tip
System Noise
Probe | A, B mode | C mode | D mode |
TDP7710 | <4.65 mV RMS | <4.65 mV RMS | <4.65 mV RMS |
TDP7708 | <4.65 mV RMS | <4.65 mV RMS | <4.65 mV RMS |
TDP7706 | <4.1 mV RMS | <4.1 mV RMS | <4.1 mV RMS |
TDP7704 | <4.1 mV RMS | <4.1 mV RMS | <4.1 mV RMS |
System Noise, typical
Probe | A, B mode | C mode | D mode |
TDP7710 | <3.6 mV RMS | <2.8 mV RMS | <3.9 mV RMS |
TDP7708 | <3.3 mV RMS | <2.6 mV RMS | <3.8 mV RMS |
TDP7706 | <3.0 mV RMS | <2.5 mV RMS | <3.7 mV RMS |
TDP7704 | <2.7 mV RMS | < 2.3 mV RMS | <3.2 mV RMS |
DC input resistance, typical
Tips/Adapters | Differential |
P77C292MM | 100 Ω |
P77STFLXA, P77STCABL | 100 kΩ |
P77BRWSR | 144 kΩ ± 20% |
Low frequency input capacitance (differential, typical)
Solder-in tips
0.4 pF
Browser
0.23 pF @ 50 mil spacing
0.22 pF @ 200 mil spacing
Operating voltage window, typical
Solder-in tips
±5.25 V
Browser
±10 V
SMA adapter
±4 V
DC gain accuracy, typical
±2.0%
Offset voltage range, typical
Solder-in tips
-4 V to +4 V
Browser
-10 V to +10 V
SMA adapter
-4 V to +4 V
Non-destructive input range, typical
Solder-in tips, Browser
-15 V to +15 V
SMA adapter
-5 V to +5 V
Input slew rate, typical
≥ 30 V/ns, single-ended, both inputs
Input range, typical
Solder-in tips
Single-ended | Differential |
2.5 Vpp | 5.0 Vpp |
Browser
Single-ended | Differential |
6.0 Vpp | 12.0 Vpp |
SMA adapter
Single-ended | Differential |
1.2 Vpp | 2.0 Vpp |
SMA adapter termination voltage range
-4 V to +4 V
Operating
Item | Specification |
Compensation box and browser | 0 °C to +50 °C (32 °F to 122 °F) |
Cable and solder-in tips | -35 °C to 85 °C (-31 °F to 185 °F) |
SMA adapter | -35 °C to 85 °C (-31 °F to 185 °F) |
Non-operating
Item | Specification |
Compensation box and browser | -20 °C to +60 °C (-4 °F to 140 °F) |
P77C292MM (SMA adapter) | -35 °C to 85 °C (-31 °F to 185 °F) |
Cable and Solder-in Tips | -35 °C to 85 °C (-31 °F to 185 °F) |
海拔高度非工作状态
12,000米
湿度，补偿箱
经营
最高 +40 °C 时相对湿度 （% RH） 为 5% 至 90%，相对湿度为 5% 至 55%，高于 +40 °C 至 +50 °C，无冷凝。
非工作状态
最高 +40 °C 时为 5% 至 90% RH（相对湿度），高于 +40 °C 时为 5% 至 55% RH，最高 +60 °C，无冷凝。
兼容性
兼容的示波器
TDP7700 系列探头与以下示波器兼容： MSO6 系列
