P7700 系列 TriMode 探头为实时示波器提供高水平的探头保真度。此外，凭借创新连接技术，比如焊接尖端上安装的探头输入缓冲器距尖端末端只有几毫米，P7700 系列探头提供了无可比拟的易用性，可以简便地连接当今最具挑战性的电子器件。

主要特点

应用(A)

P7700 系列 TriMode 探头

通过 TriMode 探测技术，可以通过设置，使一个探头支持差分测量、单端测量和共模测量。这种独特的功能可以提高工作效率和经济性，在差分测量、单端测量和共模测量之间切换，而不需移动探头的连接点。

TekFlex 连接器技术

P7700 系列 TriMode 探头采用新型 TekFlex 连接器技术，通过一个连接简便的附件连接器提供一条高速信号路径，同时为有源缓冲尖端提供电源和通信支持。TekFlex 连接器采用掐住打开设计，只需轻轻用力就可以打开，连接配套尖端。在 TekFlex 连接器闭上时，它牢牢地连接附件，避免意外断开。

通过 TekFlex 连接器，P7700 系列探头提供一套有源探头尖端，探头缓冲放大器距输入接点仅有几毫米。有源尖端实现的短信号路径提供了高保真度和高阻抗输入。它还使信号损耗、电容和附加噪声达到最小。

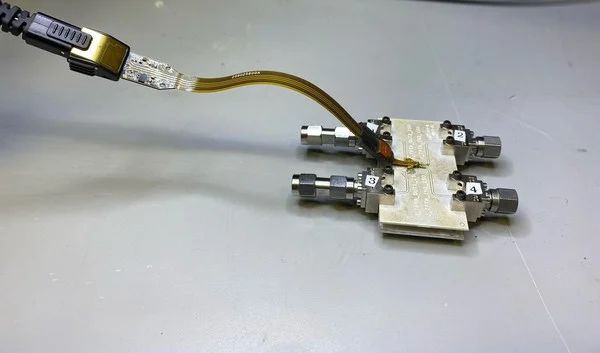

P77STFLXA 柔性电路焊接附件在其尖端有一个有源缓冲放大器。

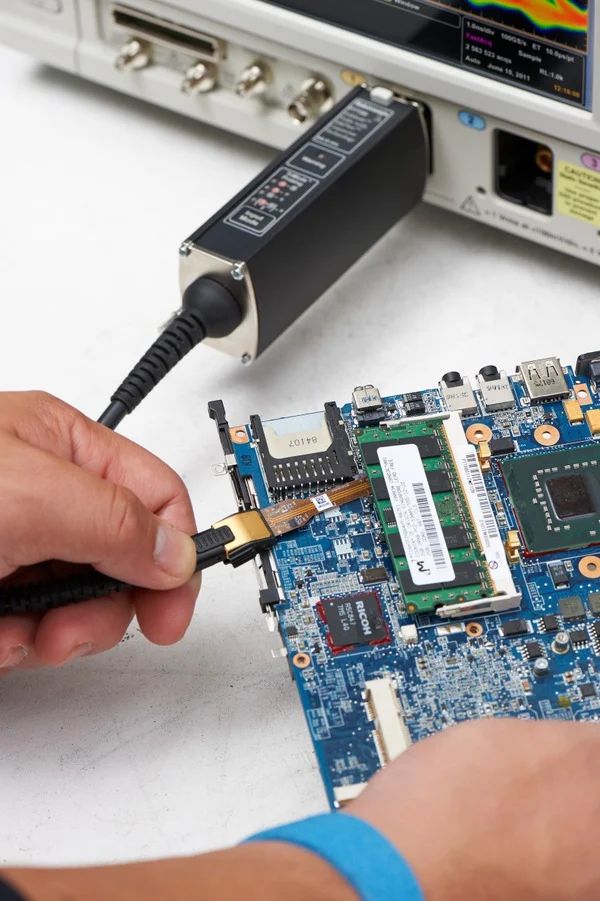

在与 Nexus XH 系列内插器一起使用时，P77STFLXB 焊接柔性电路附件为 DDR4 和 LPDDR4 电验证提供了探测解决方案。P77STCABL 焊接附件，带有远距离软电缆，尖端有一个有源缓冲放大器。P77STFLRB 柔性电路焊接附件提供改进的信号接入和机械应力消除功能，以使用 Nexus XH 内插器进行 DDR 和 LPDDR 电气验证

点测探头附件，用于手持式探测

在需要快速测量或调试问题时，P7700 系列点测探头附件提供了易于使用的选项。P77BRWSR 手持式点测探头附件支持手动探测或夹持探测，特别适合探测精细间隙的器件和间距最窄为 0.2 mm (0.008 英寸) 的差分迹线；其精密制造的尖端查看方便，定位准确。

P77BRWSR 手持式点测探头附件支持手动探测或夹持探测，并可以调节尖端间距。高达 16 Ghz 的带宽。

点测探头尖端拥有完整的一致性测试量程，可以使用方便的拇指轮调节间隔。尖端上的照明灯增强了查看探测点的能力，可以按需打开或关闭。点测探头尖端由高强度 BeCu 和超级陶瓷电阻器制成 1。凭借 16 GHz 带宽性能，P77BRWSR 手持式点测附件可以手动或使用夹具来探测信号，具有优异的信号保真度，而且非常方便。

P77BRWSR 手持式点测探头上的前灯支持手动或夹持探测，可以更好地查看探测点

同轴电缆输入 (SMA) 转接头

测试夹具或原型电路板设计中经常采用 RF/同轴电缆连接器，如 SMA。可以使用 SMA 转接头，将 P7700 系列探头简便地连接到这些板载连接器上。P77C292MM 转接头可以连接 2.92 mm、3.5 mm 或 SMA 连接器，实现全部带宽和低噪声。P77C292MM 转接头包括 TriMode 功能，支持差分测量、单端测量和共模测量。

在验证是否遵循 HDMI 和 DisplayPort 标准时，泰克针对这些标准提供的自动测量套件全面支持 P77C292MM 和 P7700 系列探头。在连接 P77C292MM 转接头后，P7700 系列探头可以提供 HDMI 及其他高速通信标准要求的 DC 端接电压。可以使用 P7700 探头中的电压感测电路，手动或自动设置端接电压，该电压覆盖 ±4 V 的范围。

P77C292MM SMA/2.92mm 转接头连接同轴电缆连接器

自动识别探头和尖端并进行 AC 校准

P7700 系列探头自动识别连接到探头的附件。在探头和尖端连接到示波器时，会进行识别，并启用一个独特的 DSP 滤波器，提供校准后的响应。所有校准和滤波计算都基于探头和尖端中存储的独特的 S 参数集。

这些独特的滤波器还从测量中反嵌探头寄生效应。在带宽提高时，创建探头和尖端专用滤波器至关重要。在高带宽时，信号路径很小的偏差就会导致频响明显变化，使用标称 DSP 滤波器不能校正这些变化。

P77BRWSR 附件进一步扩展了校准。在调节点测探头的尖端间隔时，探头和示波器会自动识别开口变化。通过使用尖端间隔值，可以使用特定宽度的 DSP 滤波器校准探头的响应。

自动识别探头和尖端及自动选择滤波器消除了手动选错滤波器的风险，改善工作效率。

信号保真度

使用 TriMode 进行测量，可以获得您想要的信号保真度。创新的新型探头设计采用SiGe技术，提供了当今及未来所需的带宽和保真度。

P7700 系列探头结构的特点：

• 尖端上配备有源缓冲放大器，焊接尖端的探头输入点距离输入接点仅 3.2 毫米
• 出色的阶跃响应和低插入损耗，适用带宽高达 20 GHz
• DUT 负载低：100 kΩ (DC) 和 0.4 pF (AC)
• 高 CMRR
• 低噪声

您可以信赖的性能

依赖泰克科技，为您提供可以信赖的性能。除行业领先的服务和支持外，这些探头均有一年保修。

技术数据

技术数据均是有保障的，除非另外指明。

除另行说明外，所有技术规范适用于所有型号。

P7700 系列 TriMode 探头型号

电气特点

衰减

焊接尖端

4x

点测探头

10x

同轴电缆输入 (SMA) 转接头

0.7x/1.3x/2.7x/5x/10x

输入范围

焊接尖端

点测探头

SMA 转接头

工作电压窗口

焊接尖端

±5.25 V

点测探头

±10 V

SMA 转接头

±4 V

偏置电压范围

焊接尖端

-4 V 至 +4 V

点测探头

-10 V 至 +10 V

SMA 转接头

-4 V 至 +4 V

SMA 转换头端接电压范围

-4 V 至 +4 V

DC 增益精度

±2.0%

DC 输入电阻（差分）

焊接尖端

100 kΩ

点测探头

150 kΩ

SMA 转接头

100 Ω

噪声

P77STFLXA、P77STFLXB、P77STCABL 和 P77STLRCB 尖端

< 32 nV/rt-Hz

P77STFLRB 和 P77HTFLRB

< 35 nV/rt-Hz

点测探头

< 80 nV/rt-Hz

SMA 转接头

< 11 nV/rt-Hz

低频输入电容(差分，典型值)

P77STFLXA、P77STFLXB、P77STCABL 和 P77STLRCB 尖端

0.4 pF

P77STFLRB 和 P77HTFLRB

0.7 pF

点测探头

0.23 pF @ 50 mil 间距

0.22 pF @ 200 mil 间距

CMRR/DMRR，典型值

CMRR，典型值

DC

34 dB

50 MHz

34 dB

1 GHz

24 dB

10 GHz

14 dB

20 GHz

10 dB

非破坏性输入范围，典型值

焊接尖端，点测探头

-15 V 至 +15 V

SMA 转接头

-5 V 至 +5 V

额定特性

示波器接口

Tekconnect ®

示波器接口

Tekconnect ®

配套连接器

TekFlex

电缆长度

1.3 米（4.3 英尺）

重量

探头电缆和头部

3.5 oz

探头(补偿框，电缆，头部)

9.6 oz

温度

温度范围

补偿盒和点测探头

工作状态：0 °C 至 +45 °C（32 °F 至 113 °F）

非工作状态：–20 °C 至 +60°C（–4 °F 至 140 °F）

P77STFLXA、P77STFLXB、P77STCABL 和 P77STLRCB 尖端

工作状态：-35 °C 至 85 °（-31 °F 至 185 °F）

非工作状态：-35 °C 至 85 °（-31 °F 至 185 °F）

电缆，P77STFLXA、P77STFLXB、P77STCABL、P77STLRCB 和 P77STFLRB 尖端

工作状态：–40 °C 至 105 °C（–40 °F 至 221 °F）

非工作状态：–40 °C 至 105 °C（–40 °F 至 221 °F）

P77HTFLRB

工作状态：–40 °C 至 125 °C（–40 °F 至 257 °F）

非工作状态：–40 °C 至 125 °C（–40 °F 至 257 °F）

SMA 转接头

工作状态：-35 °C 至 85 °（-31 °F 至 185 °F）

非工作状态：-35 °C 至 85 °（-31 °F 至 185 °F）

兼容性

兼容的示波器

P7700 系列探头兼容下述运行 Microsoft Windows 7 和 Tekscope 固件第 10.6 版及以上的示波器：

DPO70000C 系列产品

DSA70000C 系列产品

MSO70000C 系列产品

DPO70000D 系列产品

DSA70000D系列

DPO70000DX 系列产品

MSO70000DX 系列产品

MSO70000SX 系列产品
