泰克 低压单端探头 有源探头 P7240
P7240 4GHz、5X 有源 FET 探头为高频测量提供更真实的信号再现和保真度。该探头具有低输入电容和高输入电阻，可在宽带宽范围内较大限度地减小电路负载。
特点和优势
<120 ps 上升时间（保证）
4 GHz 带宽
<1 pF 输入电容
小型探头
直接访问 SMD
支持 MSO/DPO/DSA70000 系列示波器
TekConnect™ 接口
应用
高速数字系统设计
组件设计/表征
信号完整性、抖动和时序分析
机械工程与测试
测量 3.0 V 逻辑、InfiniBand、PCI Express、DDR、Rambus 数据线、千兆以太网
您可以信赖的性能
为您的应用选择合适的探头是在测量中获得最佳信号保真度的关键。有源探头为高频测量提供更真实的信号再现和保真度。
小巧的外形和低质量的探头使得用手快速、轻松地探测密集电路。
依靠泰克为您提供值得信赖的性能。除了行业领先的服务和支持外，该探头还提供一年保修。
P7240 探头随附的附件尖端和适配器使其可用于各种电路，以满足您的探测需求。
TekConnect™ 接口
带有 TekConnect 接口的 P7240 是一款高性能有源探头，具有高带宽和低电容负载，是 Rambus、DDR DRAM 和 AGP 等要求苛刻的设计应用的首选探头。该探头也适用于通信行业的应用，用于光纤通道和千兆以太网的测量。借助 TekConnect 接口，您可以放心，保持最大的信号完整性，以满足当前和未来的带宽需求。
订购信息
- 货号： P7240
- 4.0 GHz 有源探头

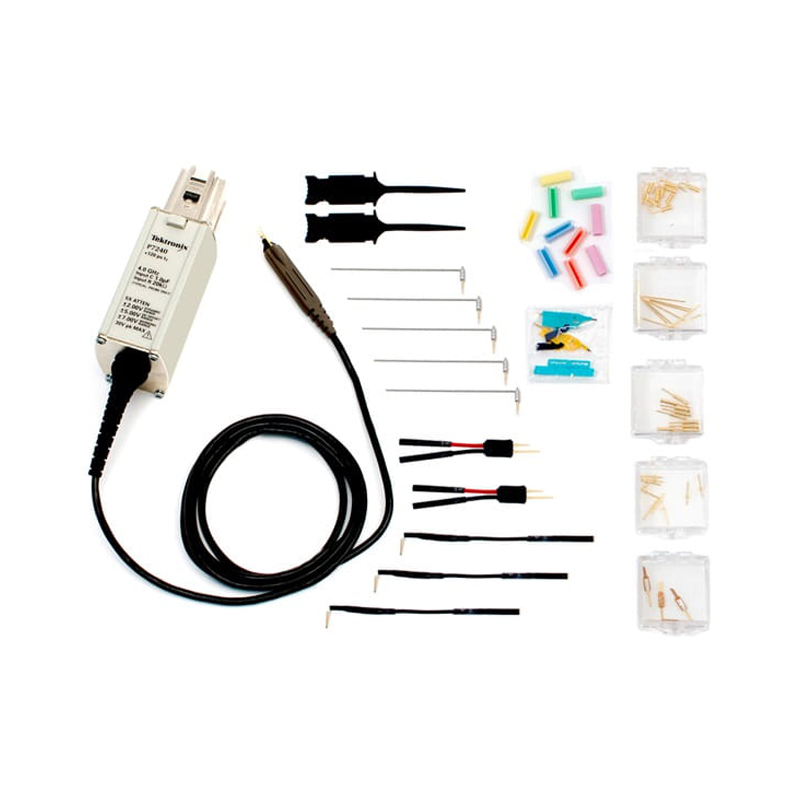

标准配件
零件编号 | 描述 | 数量 |
006-3415-xx | 腕带 | 1 |
006-7164-xx | 配件盒 | 1 |
016-1315-xx | 颜色编码带，5 种颜色各 2 种 | 1 |
016-1772-xx | 弹簧针（10 件套） | 1 |
016-1773-xx | 方针插座（10 件套） | 1 |
016-1774-xx | 适配器弹簧（10 件套） | 1 |
016-1952-xx | 探头手提箱 | 1 |
071-0759-xx | 用户手册 | 1 |
131-5638-xx | 探头尖端（10 个套装） | 1 |
131-6254-xx | SureToe™（4 件套） | 1 |
196-3456-xx | 引线组包括： 3 英寸接地引线 （3） Y 型引线 （2） | 1 |
196-3482-xx | 可定制的接地引线（5 根一套） | 1 |
206-0569-xx | SMT KlipChip™ 适配器 | 2 |
- | 校准数据报告 | 1 |
推荐配件
零件编号 | 描述 | 数量 |
013-0309-xx | IC Grabber（2 件套） | 1 |
保证
一年保修，涵盖所有零件和人工。
服务选项
- 选项 C3
- 校准服务 3 年
- 选项 C5
- 校准服务 5 年
- 选项 D3
- 3 年校准数据报告（含选项 C3）
- 选项 D5
- 5 年校准数据报告（含选项 C5）
- 选项 R3
- 维修服务 3 年（包括保修）
- 选项 R5
- 维修服务 5 年（包括保修）
规格
除非另有说明，否则所有规格均得到保证。
保证特性
- 上升时间
- ≤120 ps
- 衰减
- 5 倍
典型特性
- 带宽
- 4.0千兆赫
- 直流电阻
- 20 kΩ
- 输入电容
- <1 pF
- 动态范围
- ±2 V
- 偏移范围
- ±5 V
物理特性
- 单件重量（仅探头）
- 223 克 （7.52 盎司）
- 电缆长度
- 1.3 米（50 英寸）
环境特性
- 温度
- 经营
- 0 °C 至 +40 °C（+32 °F 至 +104 °F）
- 非工作状态
- -55 °C 至 +75 °C（-67 °F 至 +167 °F）
- 湿度
- +30 °C 至 +40 °C（+86 °F 至 +104 °F）时，0 至 90% RH
- 高度
- 经营
- 4572米（15000英尺）
- 非工作状态
- 15,240米（50,000英尺）
