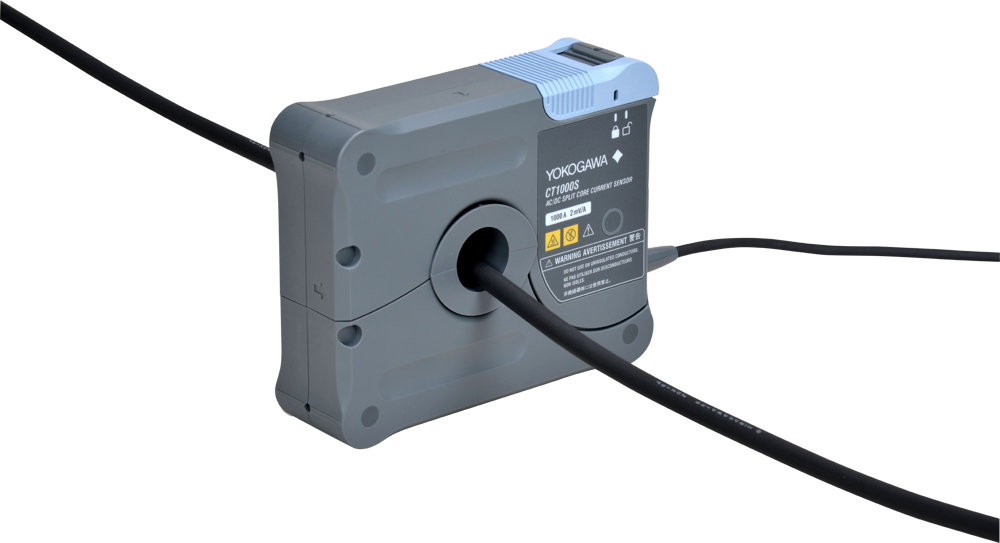

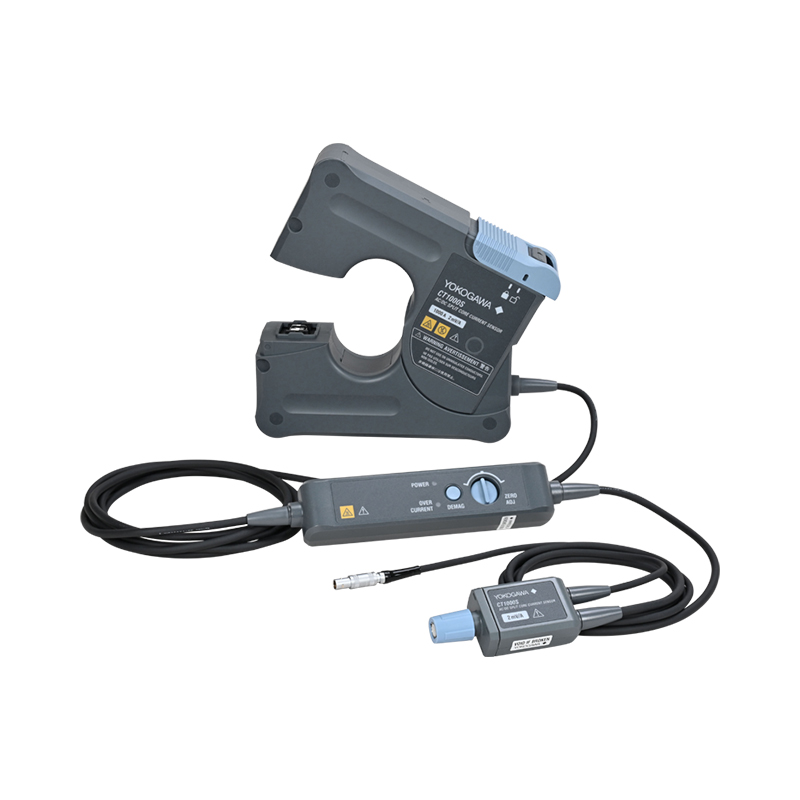

日本横河 高性能电流传感器 CT1000S
再现性 – CT1000S保留了传统的贯通式CT外形，通过本体和测量电缆的轴位置固定和锁定功能，提高了在有限环境中的测量再现性。
抗噪性 – 采用贯通式CT中所用的高性能屏蔽技术来提高抗噪性。即使在逆变器、电机等噪音较大的测量环境中，也能实现高精度测量。
AC/DC开合式电流传感器提供可靠的功率和效率测量，而且使用简单，能最大限度地节省工程师的宝贵时间。
- 再现性 – CT1000S保留了传统的贯通式CT外形，通过本体和测量电缆的轴位置固定和锁定功能，提高了在有限环境中的测量再现性。
- 抗噪性 – 采用贯通式CT中所用的高性能屏蔽技术来提高抗噪性。即使在逆变器、电机等噪音较大的测量环境中，也能实现高精度测量。
在功率和波形测量中发挥重要作用
1000A大电流300KHz高带宽

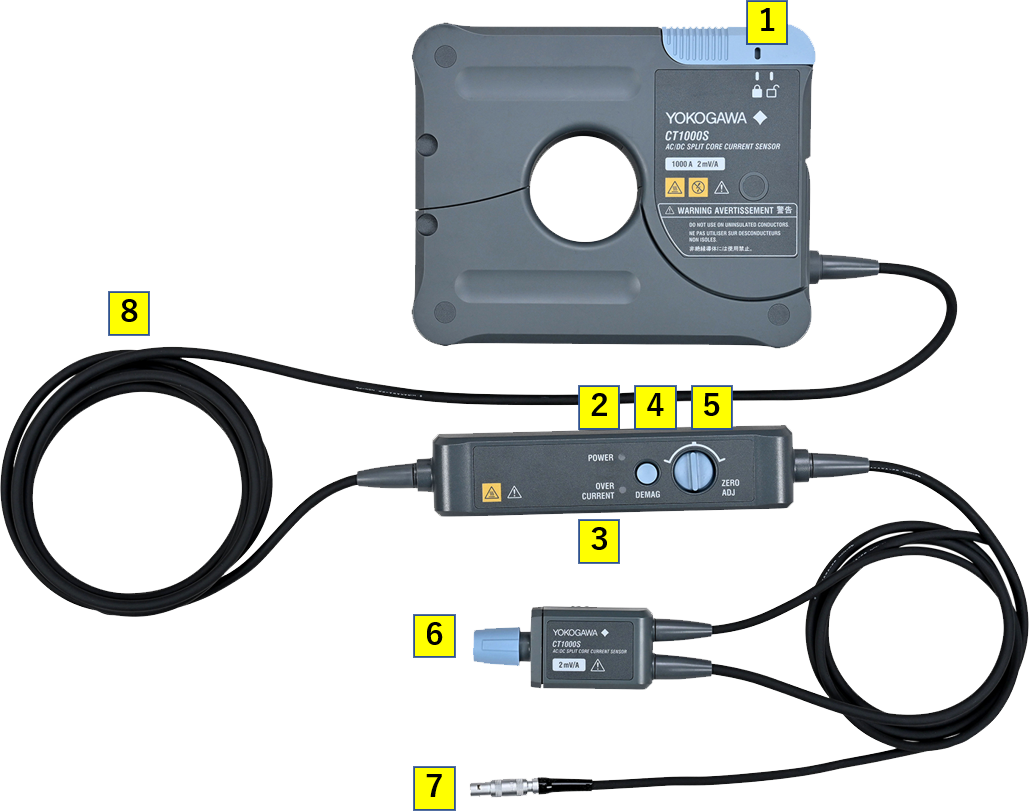

 | 主单元 1：锁定杆 子单元 2：电源指示灯 3：过电流指示灯 4：消磁按钮 5：调零旋钮 IV 单元 6：输出端子 供电电源 7：电源连接端子 电缆 8：电缆长度 可选长度：3米、 5米、 10米 |
 |  |
高带宽下的稳定测量
随着高频测量中功率因数的降低，相位误差对功率值的影响也随之增加。
要对使用高频开关控制运行的逆变器等设备进行准确、稳定的测量，需要能够测量高带宽的电流传感器。

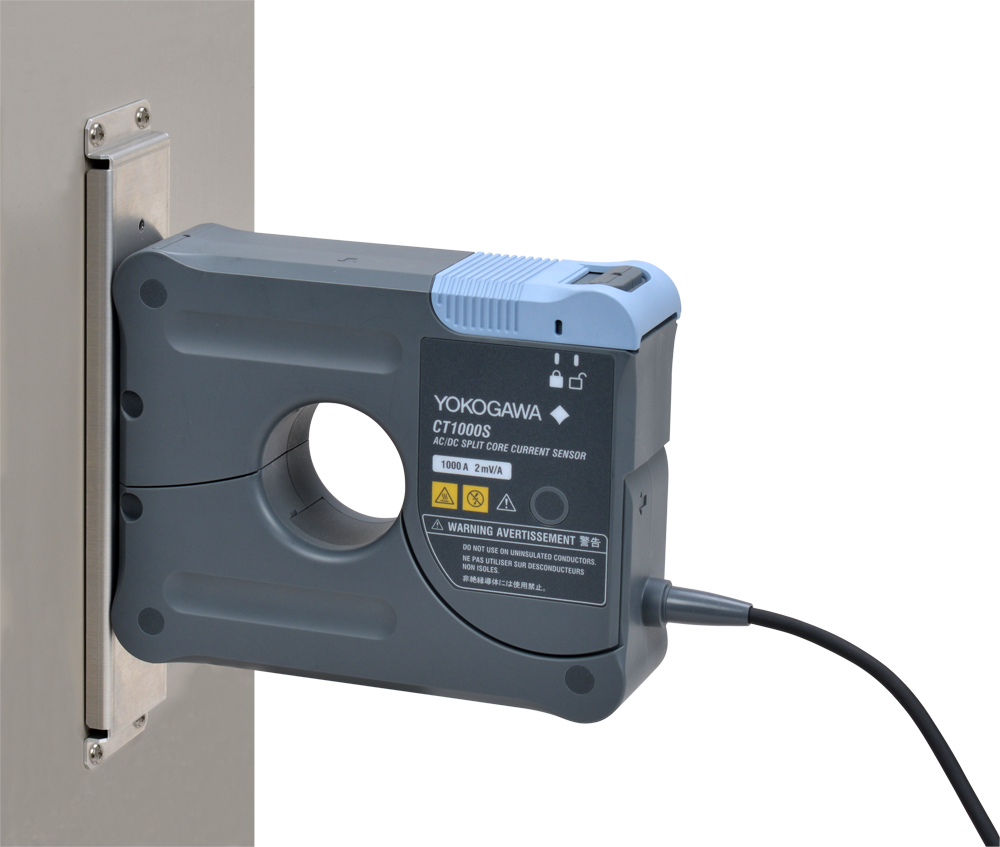

出色的抗噪性，即使在重度噪声环境中也能实现高精度测量。轴位置固定夹具可抑制测量线的晃动，减少对测量值的影响。主单元可用螺丝固定，通过稳定的测量提高再现性。
与测量仪器组合使用
使用AC/DC开合式电流传感器时测量仪器和电源的组合示例
电源和可用传感器数量
型号 | 760903 | PX8000 | DL950 | DL950 | DLM3000 | DLM5000HD/ | 701934 |
额定电流 | ±12 V | ±12 V | ±12 V | ±12 V | ±12 V | ±12 V | ±12 V |
可用CT1000S的数量 | ×1 | ×1 | ×3 | ×3 ×3 | ×1 | ×2 | ×3 |
型号 | CT1000S | CT1000A | CT1000 | 701931* |
额定电流 | 1000Arms | 1000Arms | 1000Apeak | 500Arms |
精度（50/60Hz） | ±（读数的 0.2% ＋f.s. 的0.01% ） | ±（读数的 0.04% ＋ 30μA） | ±（读数的 0.05% ＋ 30μA） | 500A以内：读数的±1% ±5mV 500A ~ 700Apeak：读数的±2% (振幅精度) |
带宽（－３㏈） | DC~300kHz | DC~2MHz | ||
工作温度范围 | 主单元 :－40℃〜85℃ | －40℃〜85℃ | 10℃〜50℃ | 0℃〜40℃ |
工作湿度范围 | 20℃〜80% RH | 80%RH | ||
尺寸 | 主单元 :190×153×52 | 128×106×54 | 128×106×60 | 传感器：176×69×27 |
一次电流孔直 | 直径52mm | 直径38.2mm | 直径30mm | 直径20mm |
电源电压 | ±12V | ±15V | ±15V | ±12V |
消耗电流 | ±0.8A（最大） | 约（120mA + 输出电流 ） | 约（150mA + 输出 电流 ） | 580mA（最大） |
输出 | 2mV/A | 一次侧为额定电流1000A时输出666.6mA | 0.01V/A | |
Connector type | BNC | D-sub 9针 | BNC | |
