品致Pintech N1140Apro 高精度差分探头(50MHz,14kVp-p)
频宽DC-50MHz（-3dB），电压14kVp-p，为众厂商和各高校指定使用型号，1:1000/10根据不同量程选择测试档位，BNC接口可兼容任何品牌示波器使用。
N1140Apro差分探头提供一个安全的仪器给所有的示波器使用，它可以转换由高输 入的差分电压(≤14kVp-p)进入一个低电压(≤7V)，并且显示波形在示波器上，使用频 率高达50MHz，非常适合大电力测试、研发、维修使用。
差分探头输出标示是设计在操作示波器1MΩ的输入阻抗的相对衰减量，当使用50Ω 匹配器进衰减量刚好为2倍量。
N1140Apro差分探头，也建议选购本公司生产的PL-10阻抗转换器，可以延伸差分 探头的应用范围-可以在电表上观测更精确的实际测量电压值(示波器精确度为3%，数字 电表约精准3倍)。
可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的 研发﹑调试或检修工作中。
型号 | N1140Apro |
频宽 | DC-50MHz(-3dB) |
衰减比例 | 1:1000/100 |
上升时间 | 7ns |
误差 | ±0.5%(DC-50Hz~1KHz) |
输入阻抗 | 两端之间：36MΩ//1pF 单端对地：18MΩ//2pF |
-输出（into 50kΩ load） | ≤7V |
-Offset（typical） | <±5mV |
示波器输入阻抗 | 1MΩ |
共模互斥比CMRR | 60Hz:＞80dB；100kHz:＞50dB |
输入电压 | 14kVp-p@1/1000 1.4kVp-p@1/100 |
共模电压 | 7000V |

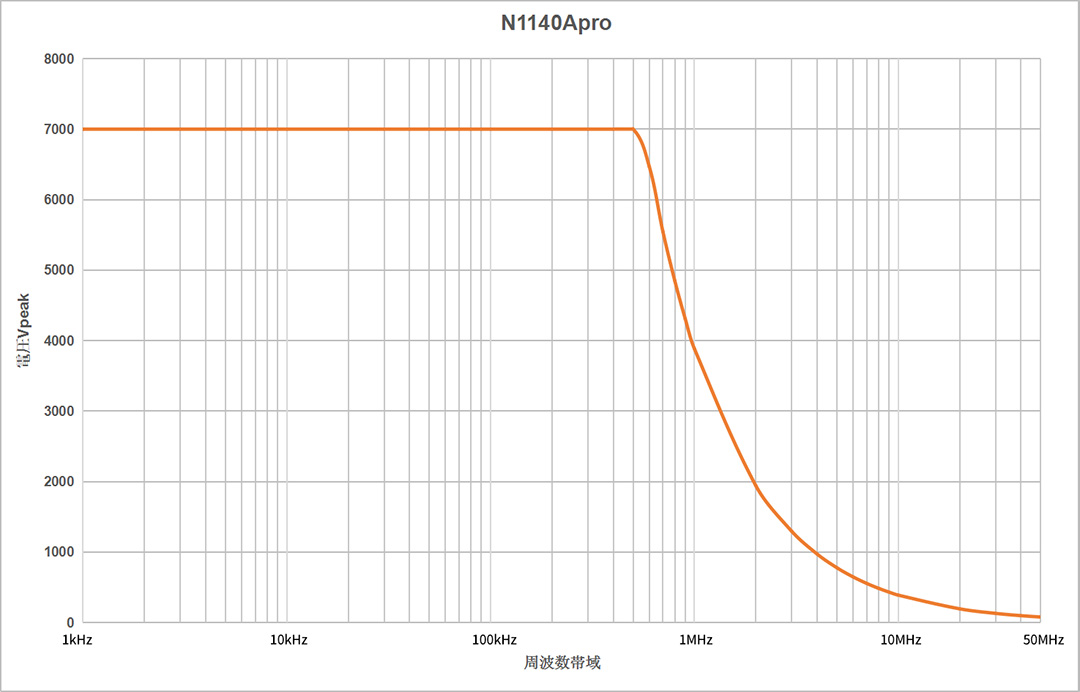

峰值电压 | 7000V |
直流电压 | 7000V |
-外接 | 6VDC/300mA mains adaptor |
BNC长度 | 90cm |
测试线长度 | 30/60cm |
工作温度 | 0~50℃ |
工作湿度 | 20~75%RH |
重量 | 400g |

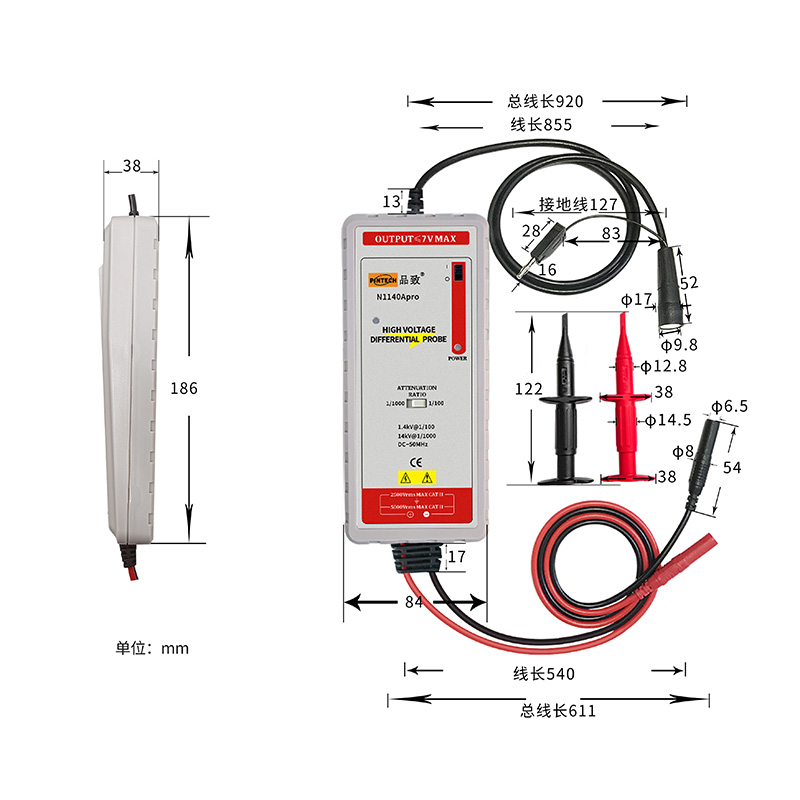

尺寸(LxWxH) | 186x84x38mm |
