品致PinTech N1140A 高精度差分探头(100MHz，14kVp-p)
N1140A 频宽DC-100MHz（-3dB） 电压14kVp-p 可匹配任何品牌的示波器 精度1% 保修3年
N1140A差分探头提供一个安全的仪器给所有的示波器使用，它可以转换由高输入的 差分电压(≤14kVp-p)进入一个低电压(≤7V)，并且显示波形在示波器上，使用频率高 达100MHz，非常适合大电力测试、研发、维修使用。
差分探头输出标示是设计在操作示波器1MΩ的输入阻抗的相对衰减量，当使用50Ω 匹配器进衰减量刚好为2倍量。
可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的 研发﹑调试或检修工作中。
型号 | N1140A |
频宽（-3dB） | DC-100MHz |
衰减比例 | 1:1000/100 |
误差 | ±1% |
输入阻抗 | 两端之间：20MΩ//0.5pF 单端对地：10MΩ//1pF |
上升时间 | 3.5ns |
-输出（into 50kΩ load） | ≤7V |
-Offset（typical） | ＜±5mV |
示波器输入阻抗 | 1MΩ |
共模互斥比 | 60Hz:＞80dB；100kHz:＞50dB |
输入电压 | 14kVp-p@1/1000 1.4kVp-p@1/100 |
输入直流电压 | 7000V@1/1000 700V@1/100 |
共模电压 | 7000V |
峰值电压 | 7000V |
直流电压 | 7000V |
BNC长度 | 90cm |
测试线长度 | 30/60cm |
工作温度 | 0~50℃ |
工作湿度 | 20~75%RH |
重量 | 425g |

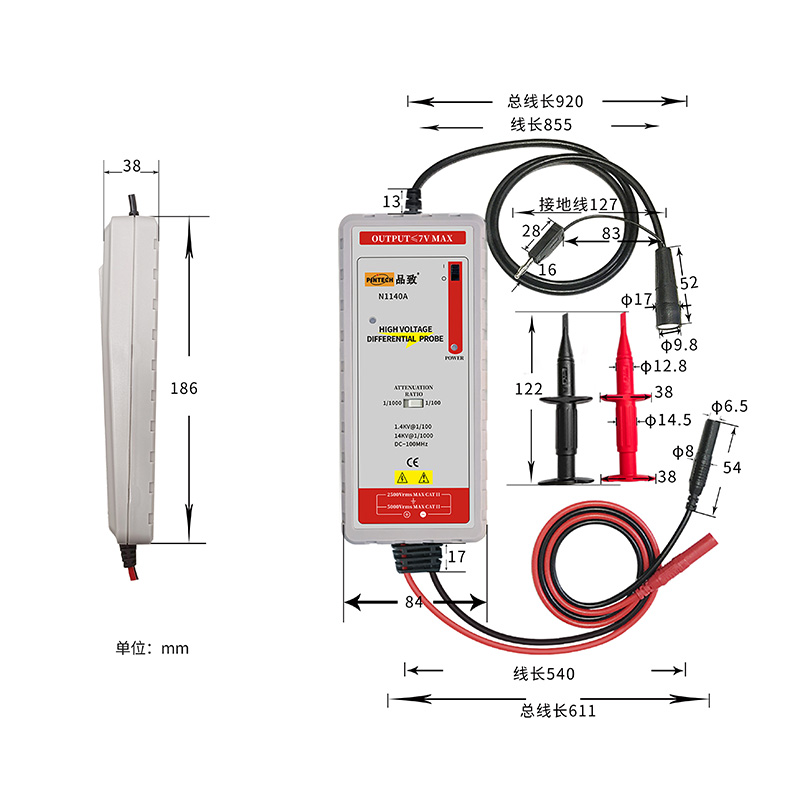

尺寸 | 187*83*41mm |
