品致PinTech PT-5108 高频差分探头(150MHz，800Vp-p）
PT-5108差分探棒提供一个安全的绝缘仪器给所有示波器使用，它可以转换由高输入的差动电压（≤800V峰峰值）进入一个低电压（≤2V），并且显示波形在示波器上，使用频率高达DC-150MHz（-3dB），非常适合大电力测试、研发使用；差分探棒输出标示是设计在操作示波器50Ω的输入阻抗的相对衰减量；PT-5108为高灵敏设计，动态范围之大前所未见，衰减档位X20,X200。
PT-5108 差分探头提供一个安全的绝缘仪器给所有的示波器使用,它可以 转换由高输入的差动电压(≤800Vp-p)进入一个低电压(≤2V),并且显示波形在 示波器上,使用频率高达150MHz｡非常适合大电力测试､ 研发使用｡
差分探头输出标示是设计在操作示波器50Ω的输入阻抗的相对衰减量｡
PT-5108 为一高灵敏度设计,动态范围之大前所未见,衰减器×20,×200,皆 为20进位,最高电压达到800Vp-p,为一超高频率设计的机种｡
型号 | PT-5108 |
频宽（-3dB） | DC-150MHz |
衰减比例 | x20，x200 |
上升时间 | 2.3ns |
精确度 | ±2% |
输入交流电压（Vp-p） | 80V@1/20 800V@1/200 |
输入直流电压 | 40V@1/20 400V@1/200 |
输入交流电压（AC rms） | 280V |
输入阻抗 | 两端之间：20MΩ//5pF 单端对地：10MΩ//10pF |
杂讯抑制率（CMRR) | 60Hz:＞80dB；100Hz:＞60dB；1MHz:＞50dB |
示波器输入阻抗 | 50Ω |
噪声 | ≤1mV rms |
工作温度 | 0~50℃ |
工作湿度 | 10~85%RH |
重量 | 450g |

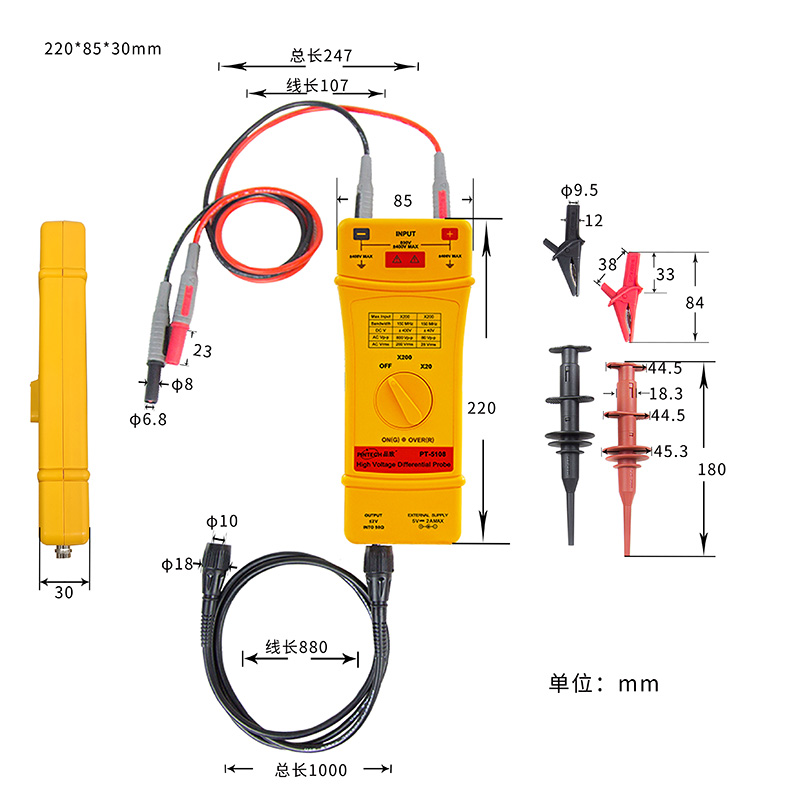

尺寸 | 220*85*30 mm |
