品致PinTech PT-5230 差分探头(30kV，75MHz)
30kV超高压差分探头PT-5230。高灵敏度设计，动态范围之大前所未见, 频宽DC-75MHz（-3dB）衰减档位 X200, X2000, 不容易出错, 最高电压达到 30kVp-p, 为一超高电压设计的差分探头。
PT-5230 差分探头提供一个安全的绝缘仪器给所有的示波器使用,它可以转 换由高输入的差分电压(≤15kV DC 或AC 10kV/60Hz)进入一个低电压(≤8V),并 且显示波形在示波器上,使用频率高达75MHz｡非常适合大电力测试､研发使用｡
差分探头输出标示是设计在操作示波器1MΩ的输入阻抗的相对衰减量,当使 用50Ω匹配器时衰减量刚好为2倍量｡
PT-5230 差分探头,可以延伸差分探头的应用范围—可以在数字电表上观测 更精确地实际测试电压值(示波器精确度为3%,数字电表约精准10倍)。
PT-5230 为一高灵敏度设计,动态范围之大前所未见,衰减器×200,×2000, 不容易出错, 最高电压达±15kV DC,为一超高电压设计的几种｡
型号 | PT-5230 |
频宽（-3dB） | DC-75MHz（x200档） DC-20MHz（x2000档） |
衰减比例 | x200，x2000 |
上升时间 | 4.7ns |
精确度 | ±2% |
输入交流电压（Vp-p） | 3kV@1/200 30kV@1/2000 |
输入直流电压 | 1.5kV@1/200 15kV@1/2000 |
输入交流电压（AC rms） | 10kV RMS/60Hz |
输入阻抗 | 两端之间：82MΩ//1pF 单端对地：41MΩ//2pF |
杂讯抑制率（CMRR) | 60Hz:＞80dB；100Hz:＞60dB；1MHz:＞50dB |
示波器输入阻抗 | 1MΩ |
噪声 | ≤1mV rms |
工作温度 | 0~50℃ |
工作湿度 | 10~85%RH |
重量 | 350g |

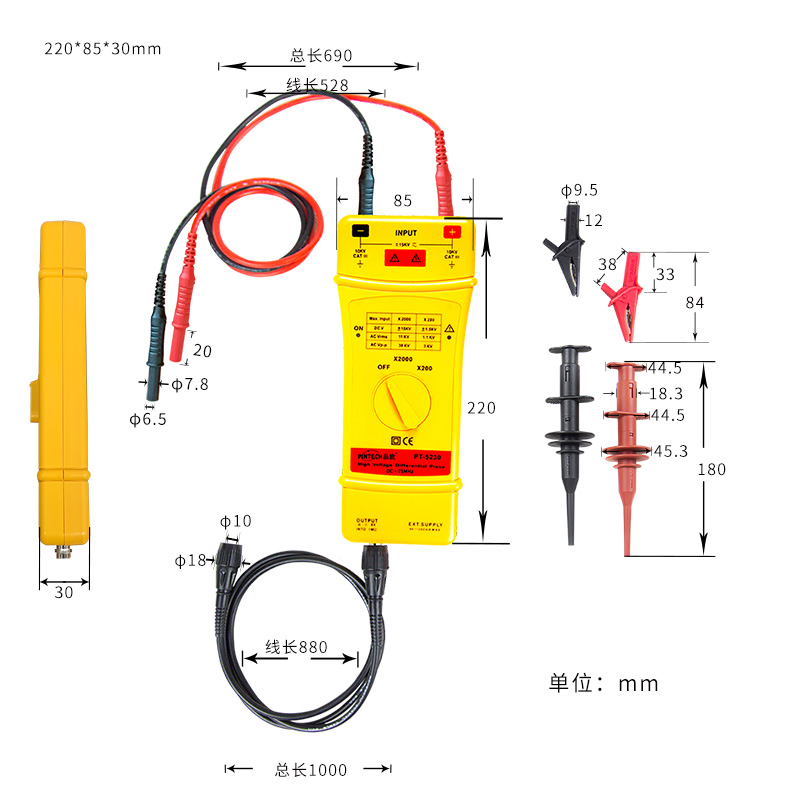

尺寸 | 220*85*30 mm |
