品致PinTech PT-5240 超高压差分探头(40kV，75MHz)
差分探头PT-5240（40kVp-p,75MHz) 为满足更高电压测试的需求，品致再次突破新的测试领域。高灵敏度设计，动态范围大, 衰减器 X500, X5000, 不容易出错,频宽DC-75MHz（-3dB） 电压达到40kVp-p, 为一高电压设计的机种。
PT-5240 差分探头提供一个安全的绝缘仪器给所有的示波器使用，它可以转 换由高输入的差分电压(≦20kV DC或AC 14kV/60Hz)进入一个低电压(≦4.0V), 并且显示波形在示波器上,使用频率高达75MHz,是高电压专用型。
差分探头输出标示是设计在操作示波器1MΩ的输入阻抗的相对衰减量,当使 用50Ω匹配器时衰减量刚好为2倍量。
PT-5240 差分探头,也建议在数字电表上观测更精确的实际测试电压值(示波 器精确度为3%,数字电表约精准10倍)。
型号 | PT-5240 |
频宽（-3dB） | DC-75MHz（x500档） DC-20MHz（x5000档） |
衰减比例 | x500，x5000 |
上升时间 | 4.7ns |
精确度 | ±2% |

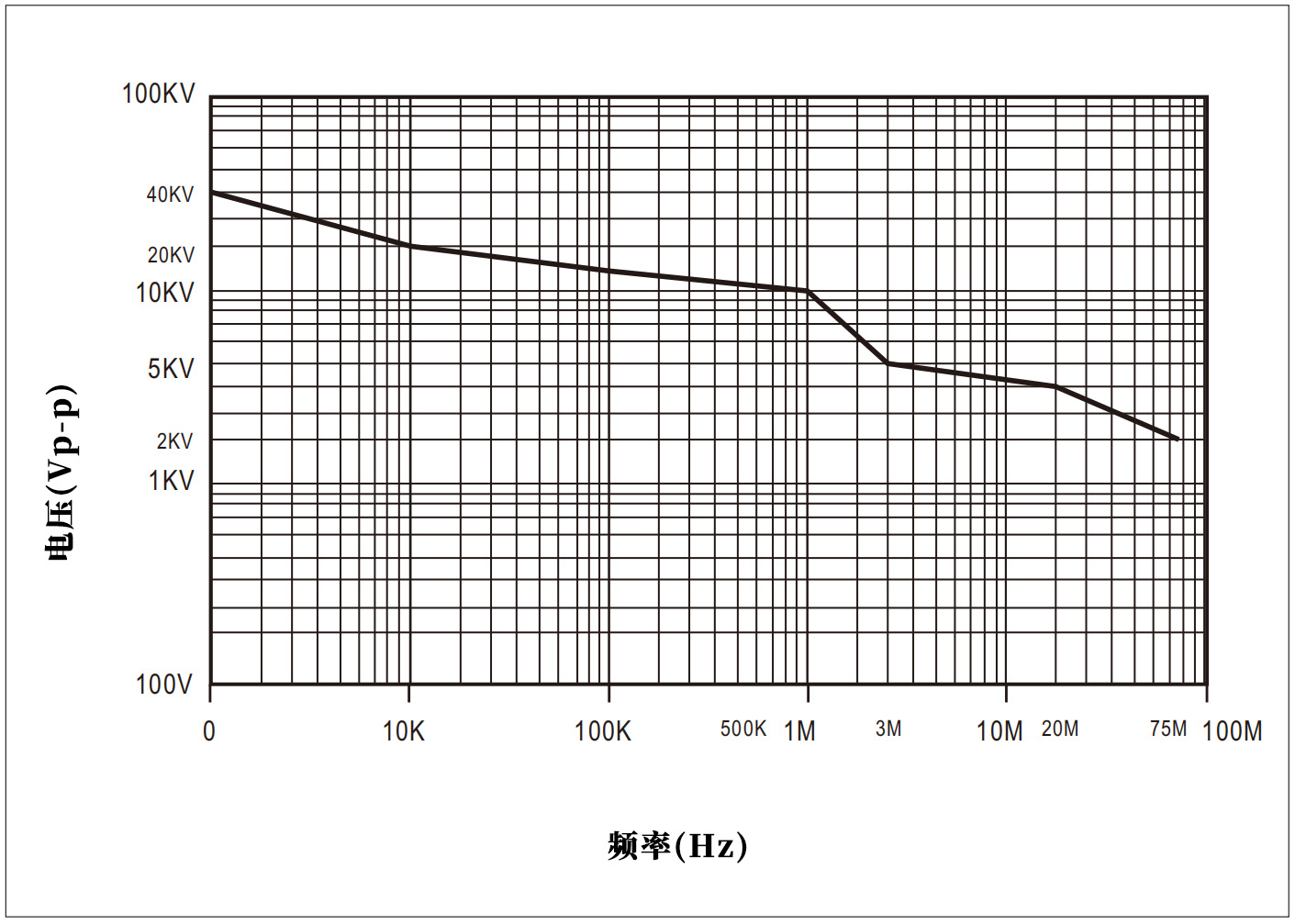

输入交流电压（Vp-p） | 4kV@1/500 40kV@1/5000 |
输入直流电压 | 2kV@1/500 20kV@1/5000 |
输入交流电压（AC rms） | 14kV RMS/60Hz |
输入阻抗 | 两端之间：110MΩ//1pF 单端对地：55MΩ//2pF |
杂讯抑制率（CMRR) | 60Hz:＞80dB；100Hz:＞60dB；1MHz:＞50dB |
示波器输入阻抗 | 1MΩ |
噪声 | ≤1mV rms |
工作温度 | 0~50℃ |
工作湿度 | 10~85%RH |
重量 | 390g |

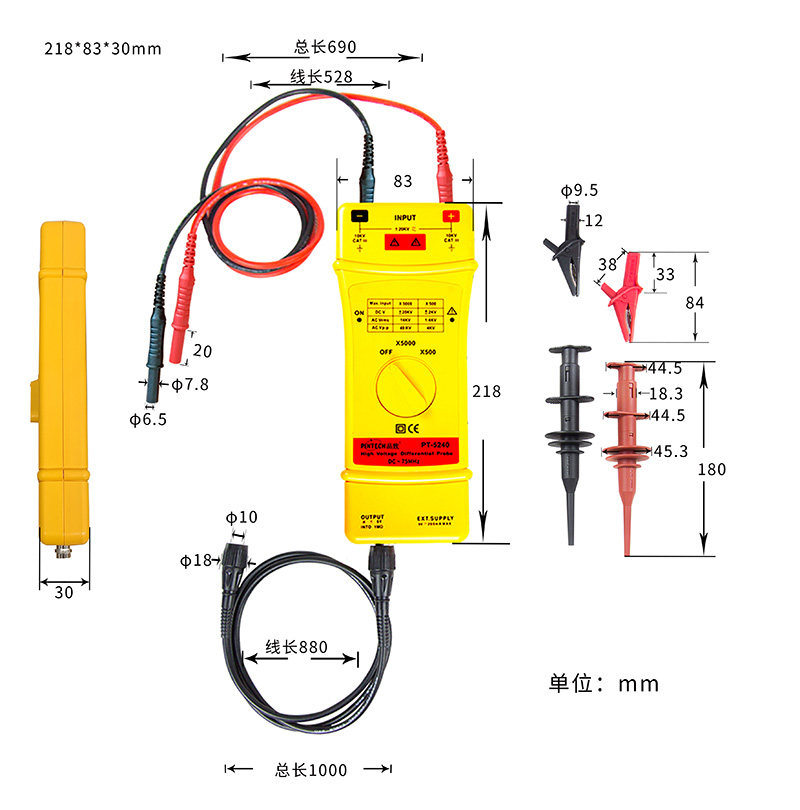

尺寸 | 218*83*30 mm |
