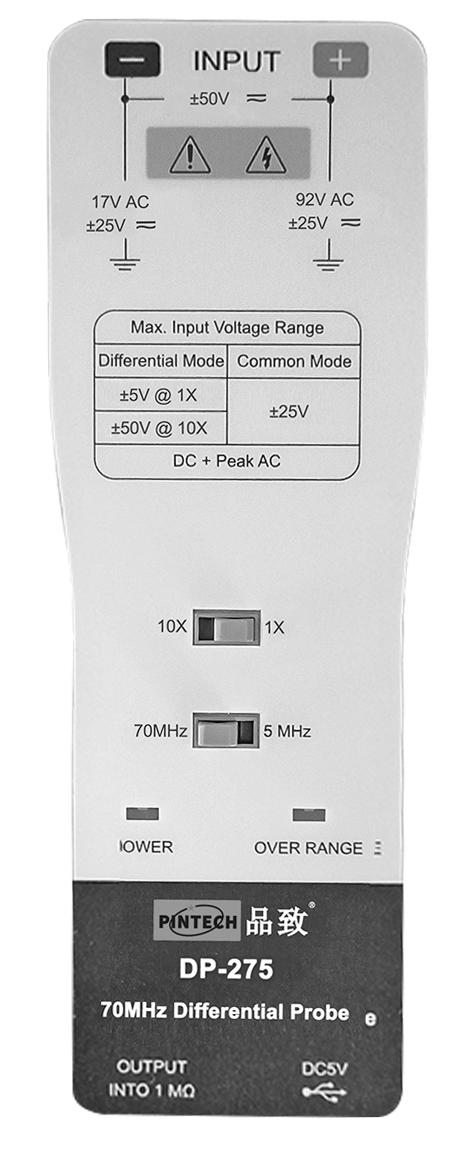

DP-275 差分探头提供一个安全的绝缘仪器给示波器使用，它可以转换由高输入的差分电 压(≦ ±50 DC+AC peak) 进入一个低电压(≦ ±5 V) 并且显示波形在示波器上，使用频率高 达 70MHz，非常适合大电力测试、研发使用。
差分探头输出标示是设计在操作示波器1MΩ的输入阻抗的相对衰减量，当使用50Ω匹配 器时衰减量刚好为 2 倍量。
DP-275 为一高灵敏度设计，衰减器 X1，X10 皆为 10 进位以方便使用者计算，不容易 错其最高电压达到 100Vp-p，为一高电压设计的机种。
型号 | DP-275 |
频宽 | DC-70MHz(-3dB) |
上升时间 | 5ns |
衰减比例 | x1,x10 |
精度 | ±2% |
输入电压范围 | X1时≤±5V DC+ACpeak |
输入端及接地端最高电压 | 17Vrms |
输出电压 | ≤±5V |
杂讯抑制率 | 60Hz:>80dB/100Hz:>60dB/1MHz:>50dB |
输入阻抗 | 1MΩ//6PF(X1) 1MΩ//1PF(X10) |
输出阻抗 | 50 Ω |
5MHz限制频宽 | 可切换：Full/5MHz |
电源 | 指定外接5V DC电源 |
最大消耗 | 300mA |
工作温度 | 0-50℃ |
工作湿度 | 10-85%RH |
尺寸(LxWxH) | 175x68x28mm |
重量 | 285g |
