DP-60HS差分探头提供一个安全的绝缘仪器给不同的示波器使用,它可以转换由高输入的 差动电压(≦70VPEAK)进入一个低电压(≦4V),并且显示波形在示波器上,使用频率高达60 MHz.非常适合大电力测试、研发使用。
差分探头输出标示是设计在操作示波器1MΩ的输入阻抗的相对衰减量,当使用50Ω匹配 器时衰减量刚好为2倍量。
DP-60HS差分探头,也建议在数字电表上观测更精确的实际测试电压值(示波器精确度为 3%,数字电表约精准10倍)。
型号 | DP-60HS |
频宽(-3dB) | DC-60MHz（x10档） DC-50MHz（x3档） DC-15MHz（x1档） |
衰减比例 | x1,x5,x10 |
上升时间 | 5.8ns（x10档） 7ns（x5档） 23ns（x1档） |
精度 | ±2% (热机20分钟后) |

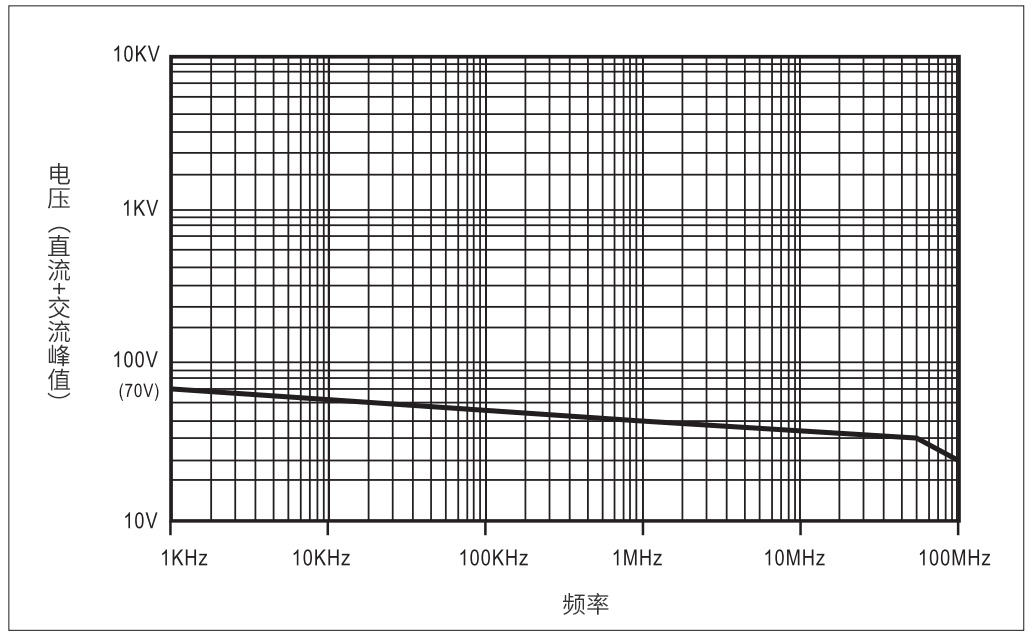

输入电压范围 | x1时≤7V，x5时≤36V，x10时≤70V |
输入直流电压 | 35V |
杂讯 | ≤1.0mV rms |
输入阻抗 | 两端之间：1MΩ//2.5pF 单端对地：0.5MΩ//5pF |
杂讯抑制率（CMRR) | 60Hz:＞80dB；100Hz:＞60dB；1MHz:＞50dB |
工作温度 | 0~50℃ |
工作湿度 | 10~85%RH |
重量 | 250g |

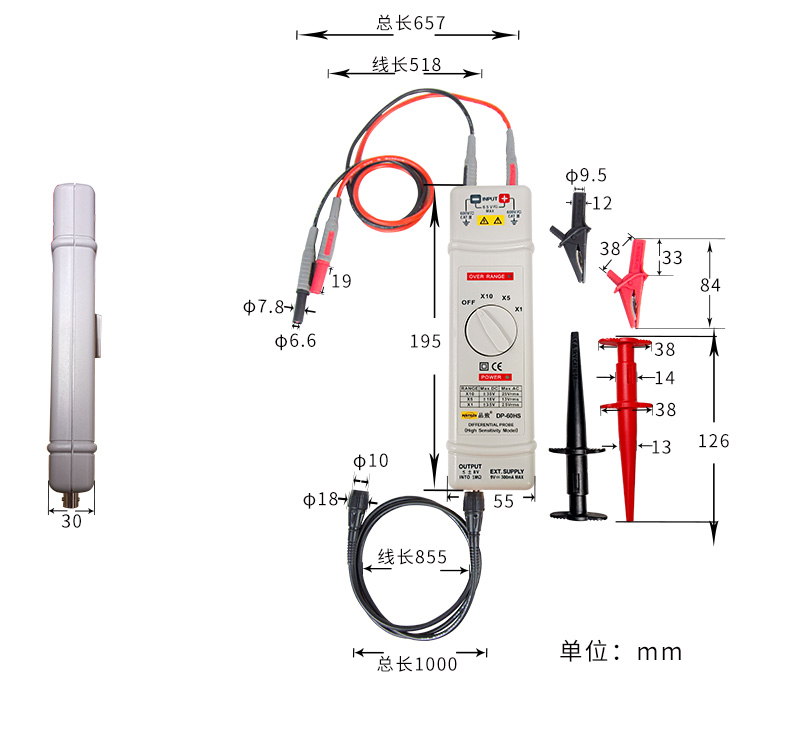

尺寸 | 195*55*30 mm |
