品致PinTech DP-100 有源差分探头(7000V,100MHz)
100MHz频宽, 7000Vp-p,X100， X200， X500， X1000共4个衰减档位，2%精度。此款型号为特价供应性价比高款，十分受欢迎。
DP-100 差分探头提供一个安全的仪器给不同的示波器使用，它可以转换由高输入的差动电 压（≤7000Vp-p）进入一个低电压(≤7.0V)，并且显示波形在示波器上，使用频率高达100MHz， 非常适合大电力测试、研发、维修使用。
差分探头输出标示是设计在操作示波器1MΩ的输入阻抗的相对衰减量，当使用50Ω匹配器 进衰减量刚好为2倍量。
建议选购本公司生产的PL-10阻抗转换器，可以延伸差分探头的应用范围，在电表上观测 更精确的实际测量电压值(示波器精确度为3%，数位电表约精准3倍)。
【注意】如果没有使用PL-10阻抗转换器，直接连接数字电表，读值的误差将大于10%。

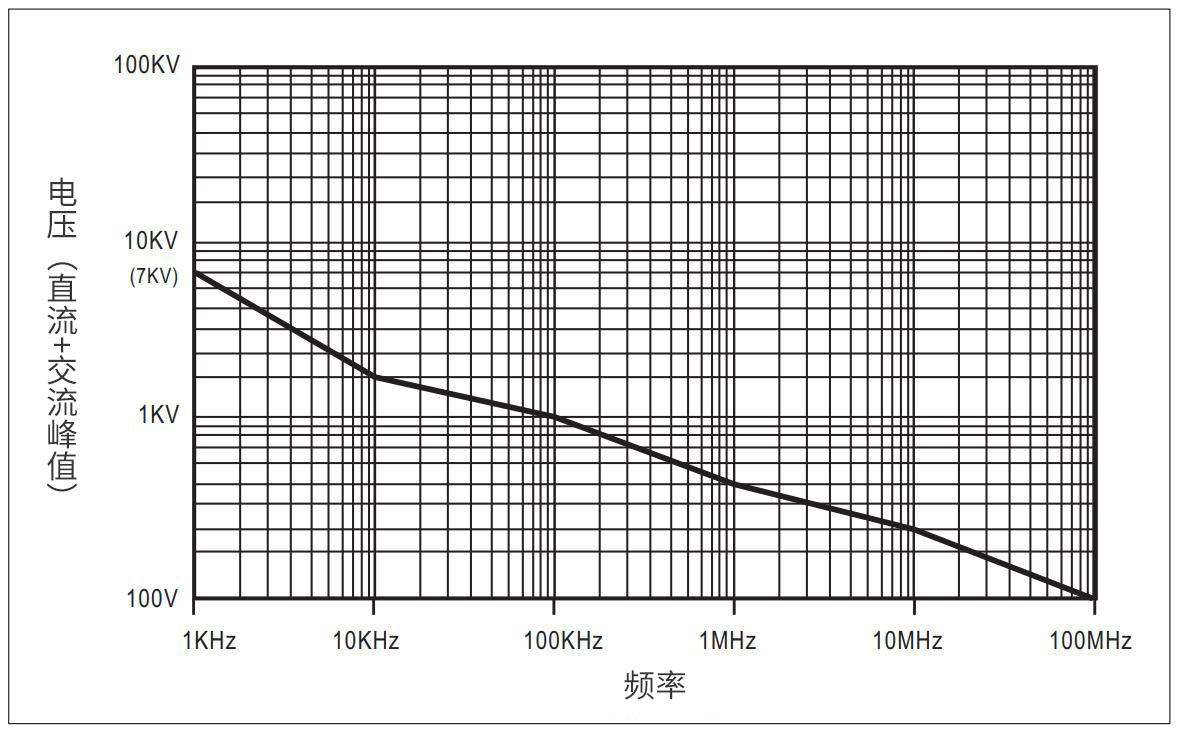

7kV:1KHz / 2kV:10kHz / 1kV:100kHz / 500V:1MHz / 300V:10MHz /100V:100MHz
型号 | DP-100 |
频宽(-3dB) | DC-100MHz（x200档、x500档、x1000档） DC-50MHz（x100档） |
衰减比例 | x100,x200,x500，x1000 |
上升时间 | 3.5ns（x200档、x500档、x1000档） 7ns（x100档） |
精度 | ±2% (热机20分钟后) |
输入电压范围 | x100时≤700V，x200时≤1400V，x500时≤3400V，x1000时≤7000V |
输入直流电压 | 3500V |
杂讯 | ≤2.0mV rms |
输入阻抗 | 两端之间：16MΩ//1.2pF 单端对地：8MΩ//2.4pF |
杂讯抑制率（CMRR) | 60Hz:＞80dB；100Hz:＞60dB；1MHz:＞50dB |
工作温度 | 0~50℃ |
工作湿度 | 10~85%RH |
重量 | 280g |

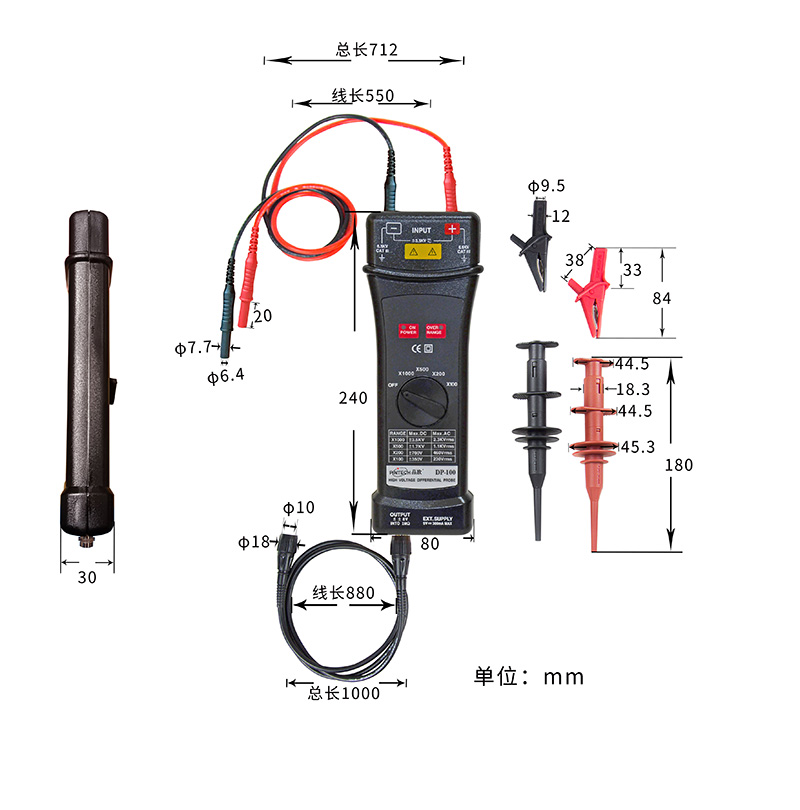

尺寸 | 240*80*30 mm |
