品致PinTech PT-5160 高压差分探头(100MHz，16kVp-p)
PT-5160差动测试棒提供一个安全的绝缘仪器给所有的示波器使用, 它可以转换由高输入的差动电压 (≦16 kV peak to peak) 进入一个低电压 (≦8 V), 并且显示波形在示波器上, 使用频宽DC-100MHz（-3dB）, 非常适合大电力测试、研发使用。
PT-5160 系列差分探头提供一个安全的仪器给所有的示波器使用，它可以转 换由高输入的差动电压（≦16kV PEAK）进入一个低电压（≦8.0V），并且显示 波形在示波器上，使用频率高达 100 MHz ，非常适合大电力测试、研发和维修 使用。
差分探头输出标本是设计在操作示波器 1MΩ的输入阻抗的相对衰减量，当 使用 50Ω匹配器时衰减量刚好为 2 倍量。
PT-5160 系列差分探头，也建议选购本公司生产的 PL-10 阻抗转换器，可 以延伸差分探头的应用范围-可以在数字电表上观测更精确的实际测试电压值 (示波器精确度为 3%,数字电表约精准 3 倍)。
[注意]如果没有 PL-10 阻抗转换器，而直接连接数字电表，读值的误差将大于 10%。
型号 | PT-5160 |
频宽（-3dB） | DC-100MHz |
衰减比例 | x100，x1000 |
上升时间 | 3.5ns |
精确度 | ±2% |
输入交流电压（Vp-p） | 1.6kV@1/100 16kV@1/1000 |
输入直流电压 | 800V@1/100 8kV@1/1000 |

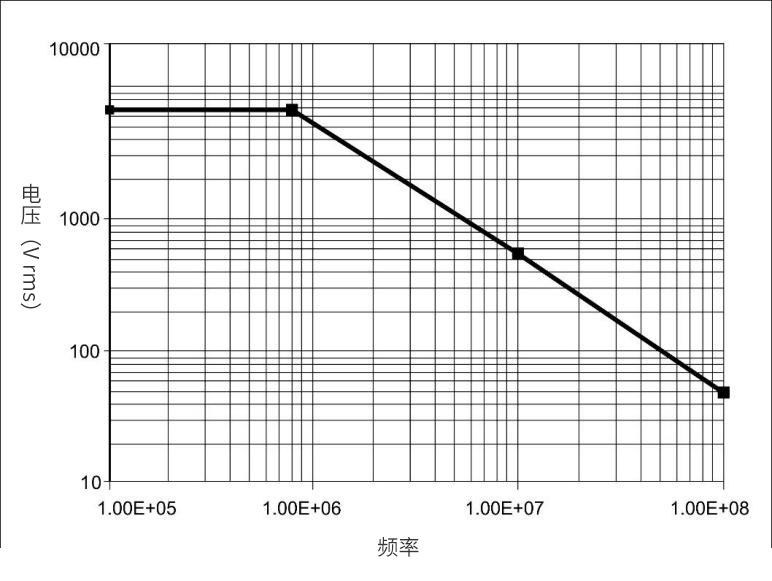

输入交流电压（AC rms） | 5.6kV |
输入阻抗 | 两端之间：20MΩ//5pF 单端对地：10MΩ//10pF |
杂讯抑制率（CMRR) | 60Hz:＞80dB；100Hz:＞60dB；1MHz:＞50dB |
示波器输入阻抗 | 1MΩ |
噪声 | ≤1mV rms |
工作温度 | 0~50℃ |
工作湿度 | 10~85%RH |
重量 | 450g |

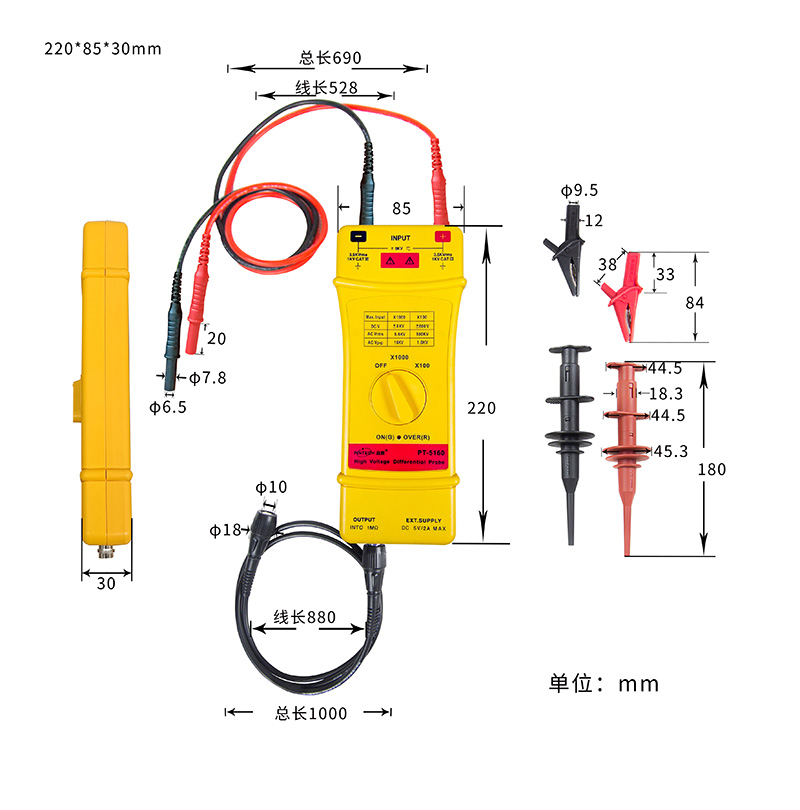

尺寸 | 220*85*30 mm |
