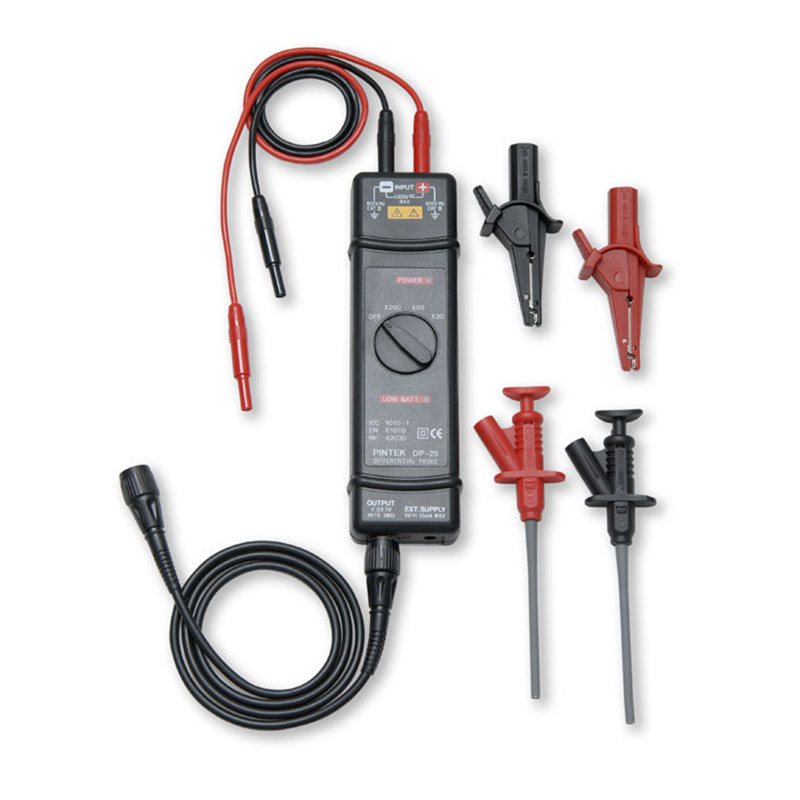

台湾品极 有源差分探头 DP-25 ( 1.4KVp-p / 25M 经济型 )
首创分离式设计(专利15 年)。
3段衰减开关，更方便使用。
CATⅢ1000V安规核准。
最大量测1400Vp-p，几可满足大部分电子、电机作业。
可匹配任何厂牌的示波器(模拟或数字)，使示波器像电表一样方便量测，不须考虑接地问题，更不须考虑抵补(OFFSET)问题。
强效稳压电路使电源输入在5V~14V之间仍能正常工作，当电源小于5V时，输出电路会自动关闭，确保只要输出就是OK。
3段衰减开关，更方便使用。
CATⅢ1000V安规核准。
最大量测1400Vp-p，几可满足大部分电子、电机作业。
可匹配任何厂牌的示波器(模拟或数字)，使示波器像电表一样方便量测，不须考虑接地问题，更不须考虑抵补(OFFSET)问题。
强效稳压电路使电源输入在5V~14V之间仍能正常工作，当电源小于5V时，输出电路会自动关闭，确保只要输出就是OK。
简述:
n DP-25差动测试棒提供⼀个安全的仪器给所有的⽰波器使⽤, 它 可以转换由⾼输入的差动电压(≦ 1400 PEAK) 进入⼀个低电压(≦ 7.0 V), 并且显⽰波形在⽰波器上, 使⽤频率⾼达25 MHz, 非常适 合⼤电⼒测试、研发使⽤。
n 差动测试棒输出标⽰是设计在操作⽰波器1 MΩ的输入阻抗的相 对衰减量, 当使⽤50 Ω 匹配器时衰减量刚好为2倍量。
n DP-25差动测试棒, 可以完全匹配使⽤于任何品牌的⽰波器, 或数 字电表。
规格:
(1) 带宽: DC - 25 MHZ (-3dB)
(2) 衰减: X20, X50, 或 X200
(3) 精确度: ± 2%
(4) 输入电压范围 (DC + AC PEAK TO PEAK)
≦ 140 Vp-p for X20, (约48 V RMS 或DC)
≦ 350 Vp-p for X50, (约120 V RMS 或DC)
≦ 1400 Vp-p for X200, (约480 V RMS 或DC)
(5) 允许最⾼输入电压:
最⾼差动电压: 1400 V (DC + AC PEAK TO PEAK) 或 480 V RMS
输入端及接地端间最⾼电压: 240 V RMS
(6) 输入阻抗:
差动: 4 MΩ / 1.2 pF
单端到接地端间的输入阻抗: 2 MΩ /2.3 pF
(7) 输出电压: ≦ ± 7.0 V
(8) 输出阻抗: 50 Ω
(9) 上升时间: 14 ns
(10) 噪声抑制率:
60 Hz: > 80 dB ; 100 Hz: > 60 dB ; 1 MHz: > 50 dB
(11) 电源:
指定外接9 V DC 电源(必须是本公司承认指定品)
(12) 耗电: 最⼤耗电量 < 300 mA
