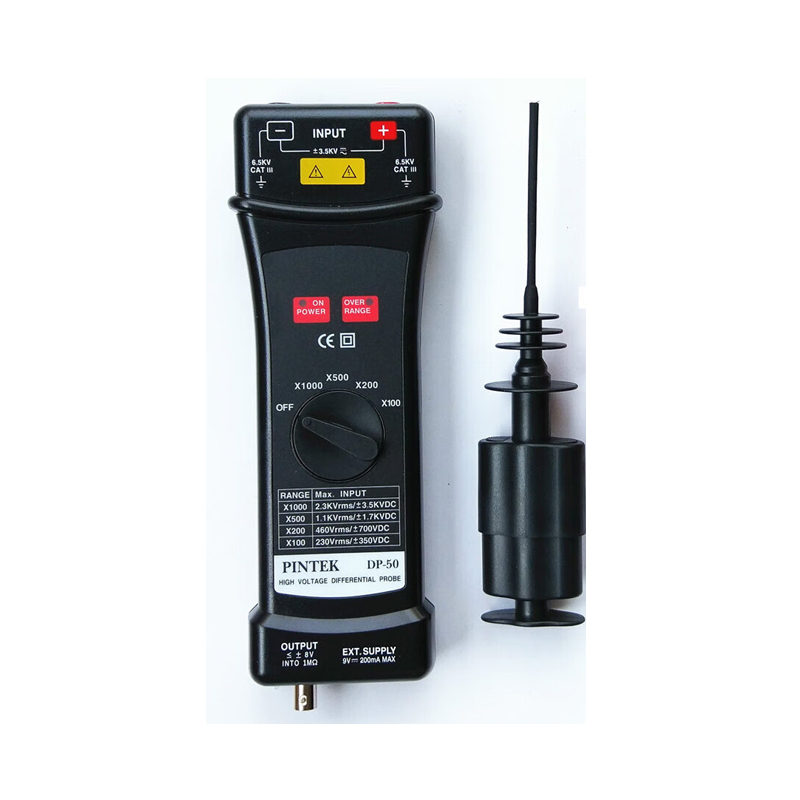

台湾品极 有源差分探头 DP-50 (50MHz/7KVp-p)
4段衰减开关，更加方便选择。
大电力专用，最大量测电压，高达7KVp-p。
可匹配任何厂牌的示波器使用。
16MΩ超高输入阻抗
简述:
n DP-50差动测试棒提供⼀个安全的仪器给所有的⽰波器使⽤, 它 可以转换由⾼输入的差动电压(≦ 7000 PEAK) 进入⼀个低电压(≦ 7.0 V), 并且显⽰波形在⽰波器上, 使⽤频率⾼达 50 MHz, 非常适 合⼤电⼒测试、研发、维修使⽤。
n 差动测试棒输出标⽰是设计在操作⽰波器1 MΩ的输入阻抗的相 对衰减量, 当使⽤ 50 Ω匹配器时衰减量刚好为 2 倍量。
n DP-50差动测试棒, 可以完全匹配使⽤于任何品牌的⽰波器, 或数字电表。
规格：
(1) 带宽: DC - 50 MHZ (-3dB)
(2) 衰减: X100, X200, X500, 或 X1000
(3) 精确度: ± 2%
(4) 输入电压范围 (DC + AC PEAK TO PEAK)
≦ 700 Vp-p for X100, (约230 V RMS 或 DC)
≦ 1400Vp-p for X200, (约460 V RMS 或 DC)
≦ 3500 Vp-p for X500, (约1140 V RMS 或 DC)
≦ 7000 Vp-p for X1000, (约2300 V RMS 或 DC)
(5) 允许最⾼输入电压:
最⾼差动电压: 7000 V (DC + AC PEAK TO PEAK)
输入端及接地端间最⾼电压: 1200 V RMS
(6) 输入阻抗:
差动: 16 MΩ / 1.2 pF
单端到接地端间的输入阻抗: 8 MΩ / 2.3 pF
(7) 输出电压: ≦ ± 7.0 V
(8) 输出阻抗: 50 Ω
(9) 上升时间: 7 ns
(10) 噪声抑制率:
60 Hz: > 80 dB ; 100 Hz: > 60 dB ; 1 MHz: > 50 dB
(11) 电源:
指定外接9 V DC 电源(必须是本公司承认指定品)
(12) 耗电: 最⼤耗电量 < 300 mA
FUNCTION / MODEL | DP-50 | DP-100 |
Differential Voltage DC + AC peak | 7KVp-p | 7KVp-p |
Bandwidth (-3dB) | 50MHz | 100MHz |
Common Mode Voltage DC + AC peak | 7KVp-p | 7KVp-p |
Common Mode Voltage RMS CAT II / CAT III | 2.4KVrms | 2.4KVrms |
Attenuation (Switchable) | X100, X200, X500, X1000 | X100, X200, X500, X1000 |
Input R (Each Input) | 10MΩ± 2% | 8MΩ± 2% |
Input C (Each Input) | 2.3PF | 2.3 PF ± 5% |
Maximum Operating Voltage (DC+ AC peak) | ≦ 700V at X100 ≦ 1400V at X200 ≦ 3500V at X500 ≦ 7000V at X1000 | ≦ 700V at X100 ≦ 1400V at X200 ≦ 3500V at X500 ≦ 7000V at X1000 |
Common Mode Rejection Ratio (CMRR) | 60 Hz: > 80dB 100 Hz: > 60dB 1MHz: > 50dB | 60 Hz: > 80dB 100 Hz: > 60dB 1MHz: > 50dB |
Noise (Into 50Ω Load) | ≦ 1.0m Vrms | ≦ 0.7m Vrms |
Input Impedance (Between Input) | 20MΩ // 1.2 PF | 16MΩ // 1.2 PF |
Accuracy (at 20~30℃ 70%RH after 20 minutes) | ≦± 2% | ≦± 2% |
Maximum Output Voltage | ≦± 3.5V | ≦± 3.5V |
Power Source | External 6V ~ 9V DC | External 6V ~ 9V DC |
Over Range Indicate | ○ | ○ |
