台湾品极 有源差分探头 DP-5609UF (520V4-4/200MHz)
超高频宽200MHz (全范围)
上升时间1.75ns
5MHz 限制版宽(开关切换)
衰减器:x10,X100
最大输入:±260VDC or 520 Vp-p
误差:±2%(全范围)
输入阻抗:2M2/0.3PF
USB外部电源输入 5V DC
DP-5609UF 差动测试棒提供一个安全的绝缘仪器给所有的示波器使用，它可以转换由输入的差动电压(≦ ± 260 DC + AC peak) 进入一个低电压(≦ ± 26 V) 并且显示波形在示波器上，使用频率高达200 MHz，非常适 合测试、研发使用。 差动测试棒输出标示是设计在操作示波器 1 MΩ 的输入阻抗的相对衰减量，当使用 50 Ω匹配器时衰减量刚好 为2倍量。 DP-5609UF 为一高频率设计，衰减器 X10，X100 皆方便使用者计算，且不容易出错，其最高电压达到 520 Vp-p，为一高电压设计的机种。
功能/ 型号 | DP-5609UF |
带宽(-3 dB) | DC to 200 MHz |
衰减 | X10 / X100 |
精确度 | ≦ ± 2% |
输入电压范围 | ≦ ± 26 V (DC + AC peak) X10檔, (约 18 Vrms) ≦ ± 260 V (DC + AC peak) X100檔, (约 183 Vrms) |
允许最高输入电压 | 最高差动电压: ± 260 V (DC + AC peak) 输入端及接地端间最高电压: 91.5 Vrms |
输入阻抗 | 各单端到接地端间的输入阻抗: 1 MΩ // 1pF |
输出电压 | ≦ ± 2.6 V |
输出阻抗 | 50 Ω (在1 MΩ输入阻抗的示波器系统中) |
上升时间 | ≈ 1.75 nS |
噪声抑制率 | 60 Hz: ＞80 dB / 100 Hz: ＞60 dB / 1 MHz: ＞50 dB |
5 MHz 限制带宽 | 可切换: Full / 5 MHz |
电源 | 指定外接5 VDC 电源 (必须使用本公司指定品) 最大耗电量约300 mA |
尺寸(不含引线) | 175 x 68 x 28 mm |
重量 | 285 g |
温度 | ⼀般状态: +20 °C ~ +30 °C 操作环境: 0 °C ~ +50 °C 储存环境: -30 °C ~ +70 °C |
相对湿度 | ⼀般状态: ≦ 70 %RH 操作环境: 10% ~ 85% RH 储存环境: 10% ~ 90% RH |

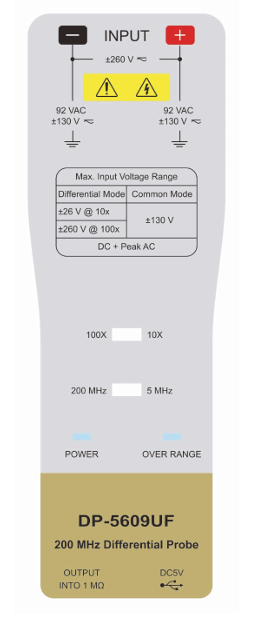

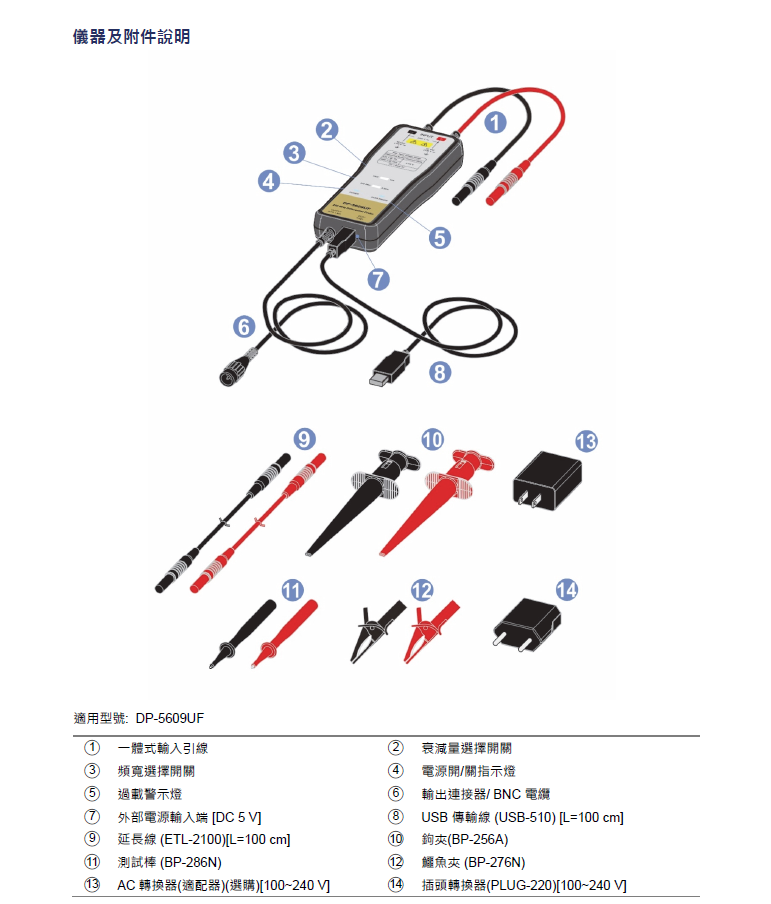

标准附件 | 延⻑线x红黑各1, 钩夹 x红黑各1, 鳄鱼夹 x红黑各1, 测试棒 x 红黑各1, USB 连接线 x 1条, 插头转换器 x 1个, AC 转换器(适配器) x 1个 |
