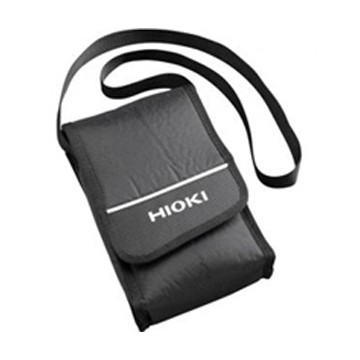

携带包3853

可收纳带保护壳的主机

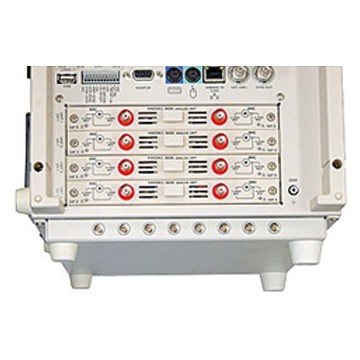

探头电源单元 9687

工厂安装选件，用户不可自行安装，安装在底盒中。同时电源最少达探头3273-50 ~ 327

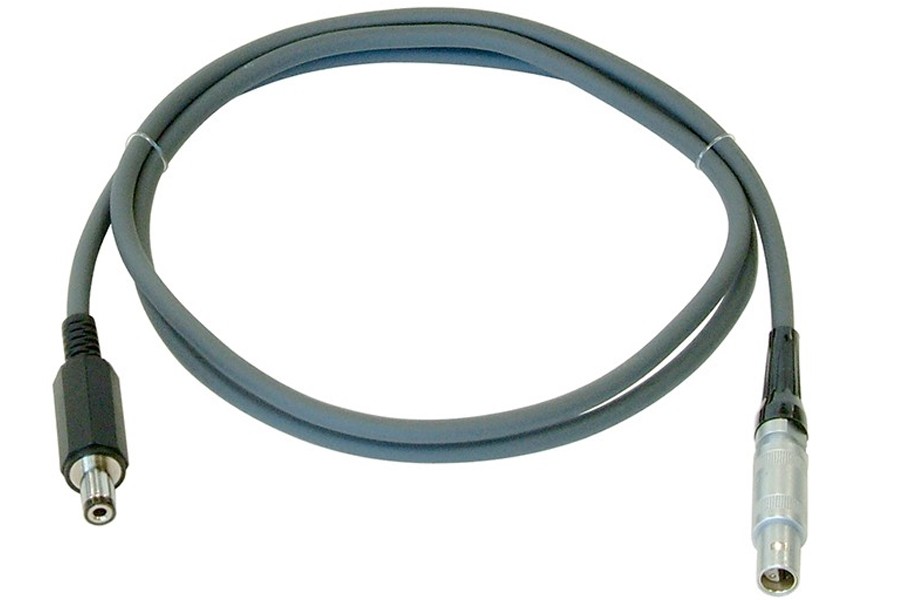

用于连接不同探头 9322 和探头电源单元 9687, 线长 70cm

标配附件 100~240V AC，另售

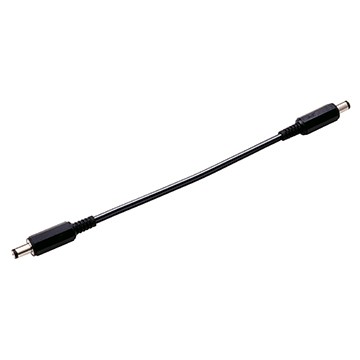

电源线 9328

MR8875-30通过此电源线向9322供电。 *9322最多可连接3根电源线。若使用3个

测量功能

(1)   DC 模式

应用:   波形监视器输出, 频带宽: DC ～ 10 MHz ±3 dB

(2)   AC 模式

应用:   探测电力线浪涌噪音, 频带宽: 1 kHz ～ 10 MHz ±3 dB

(3)   RMS 模式

应用:   DC有效值输出, 或AC 电压输入, 频带宽: DC, 40 Hz ～   1 kHz ±1 % f.s. , 1 kHz ～ 100   kHz ±4 % f.s. (f.s.=1000 V AC),

响应速度: 200 ms 或以下 (400 V AC )

最大输入电压

DC   2000V, AC 1000V

输出

输入的1/1000分压,BNC端子（DC/AC/RMS,   3模式输出切换）

DC振幅精度

±1%   f.s. (最大1000V DC), ±3% f.s. (最大2000 V DC) (f.s.=DC 2000V)

输入电阻、电容

H-L:   9 MΩ, 约10 pF (C 在100 kHz时), H, L-情况:   4.5 MΩ, 约20 pF (C 在 100 kHz时)

最大允许输入

2000   V DC, 1000 V AC (CAT II ), 600 V AC/DC (CAT III )

最大额定对地电压

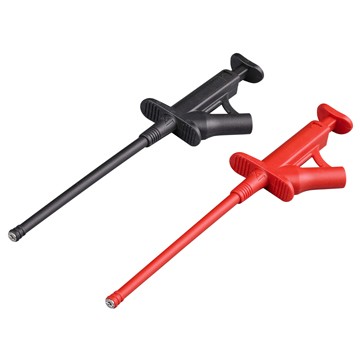

使用抓状夹L9243: AC,DC 1000V (CAT II)
  使用鳄鱼夹: AC,DC 1000 V (CAT II )/AC,DC 600 V (CAT III )

供电电源

+5   V 〜 +12 V, 300 mA以下 (DC插座外径φ 5.5 mm, 内径φ 2.1 mm)

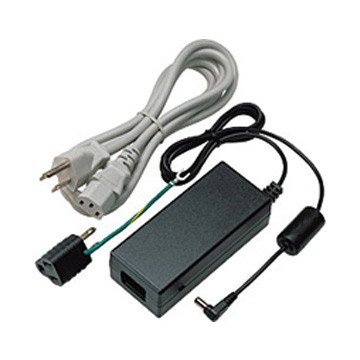

 AC适配器9418-15供电

通过电源线9248从MR6000用探头电源单元Z5021供给

通过电源线9324 (*1)从主机的逻辑接口供给

通过电源线9325 (*1)从F/V单元8940   (*1)传感器接口供电

通过电源线9328 (*1)从8855用输入单元电源端子供电

通过电源线9248从8860用探头电源单元9687   (*1)供电

尺寸、重量

70   mm W × 150 mm H × 25 mm D,   350 g

线长

输入线长: 0.46 m
  连接线长: 1.3 m

附件

鳄鱼夹×2（红，黑), 抓状夹×2, 携带盒 3853×1
