日本日置 AC/DC电流探头 CT6844-05
● 振幅精度±0.3％，相位精度±0.1°的高精度钳式结构
● DC~200kHz的宽频带
● 单手即可操作的小巧机身，强抗震的锁定设计
● 和以前相比大幅降低了导体位置的影响、接近导体的影响、带磁的影响
● 用于汽车的电池平衡测量，变频器的转换效率评估等

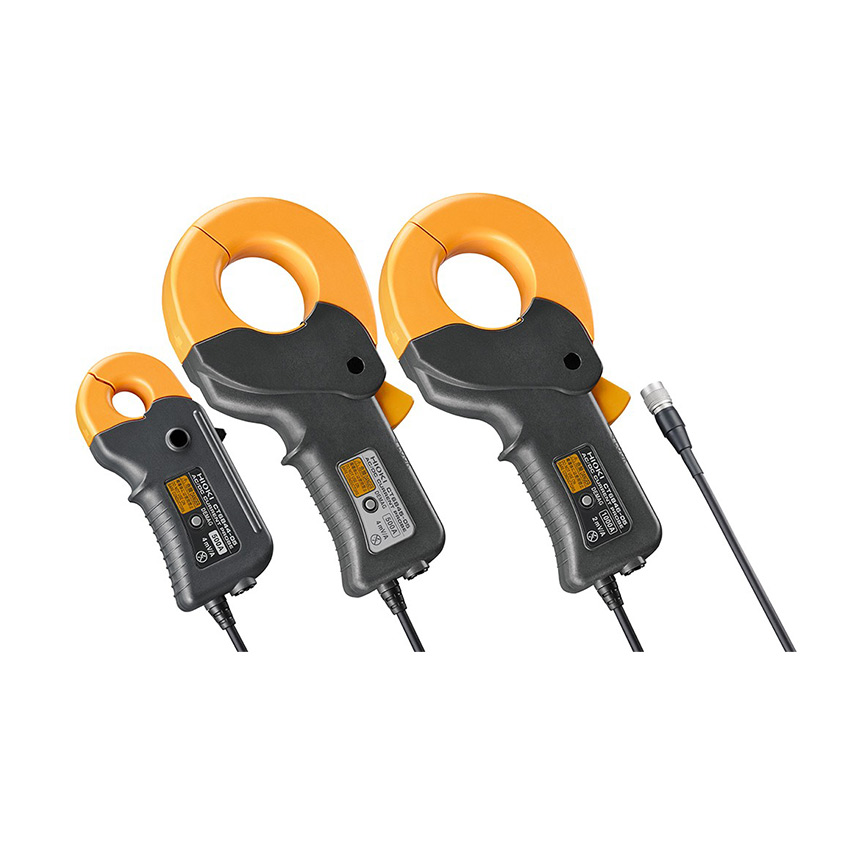

CT6844-05 AC/DC电流探头
适用于环境试验中，使用温度范围广-40℃~+85℃
振幅精度±0.3％，相位精度±0.1°的高精度钳式结构
DC~200kHz的宽频带
单手即可操作的小巧机身，强抗震的锁定设计
和以前相比大幅降低了导体位置的影响、接近导体的影响、带磁的影响
用于汽车的电池平衡测量，变频器的转换效率评估等
产品选件

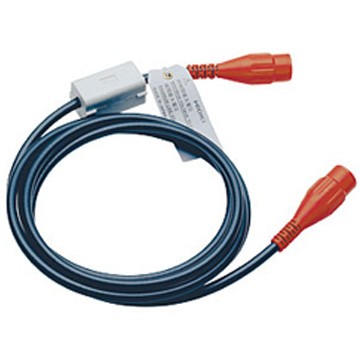

| 转换线 9318 转换电缆 9318 连接 9272至9279 和8940 |

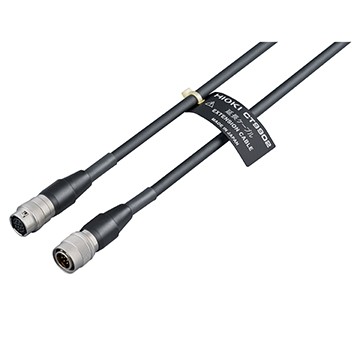

| 延长线CT9902 5m, 12pin - 12pin |

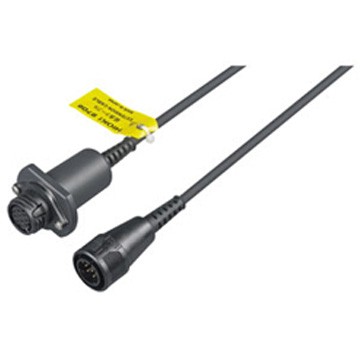

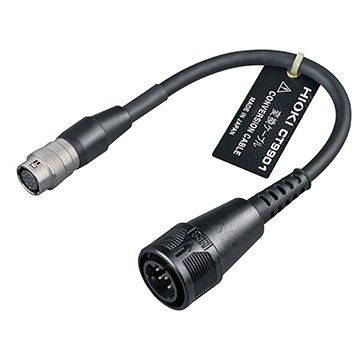

| 转换线CT9901 电流传感器连接器12pin - 10pin转换 |
| 延长线CT9903 |

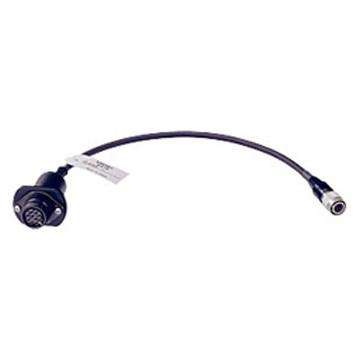

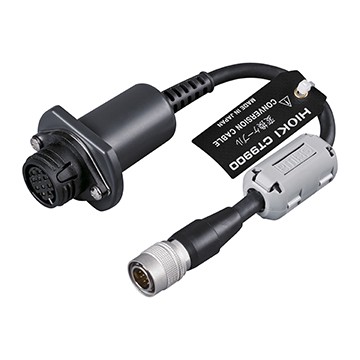

| 转换线CT9900 电流传感器连接头10pin-12pin转换 |

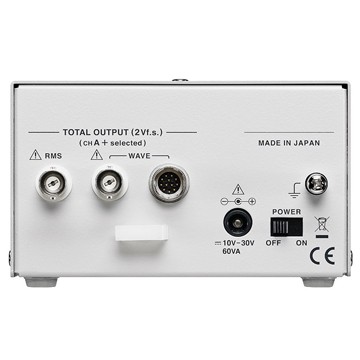

| 传感器单元CT9557 单独使用电流传感器时的供电;4ch，带计算功能、波形/RMS输出 |

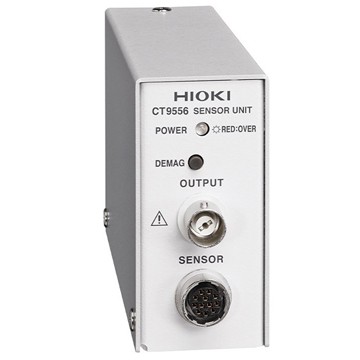

| 传感器单元CT9556 单独使用电流传感器时的供电;1ch，带波形/RMS输出 |

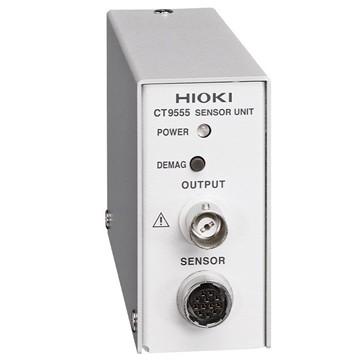

| 传感器单元CT9555 单独使用电流传感器时的供电;1ch，带波形输出 |
| 连接线 L9217 线两端都有绝缘BNC 连接器，并连接至输入模块上的绝缘BNC连接器。 长1.6m |

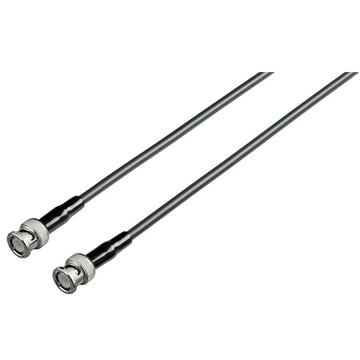

| 连接线 9165 适用于 9268/9269; BNC- BNC,1.5m长 |
型号 | CT6844-05 |
额定电流 | AC/DC 500 A |
最大输入电流 | DC720 A，降额范围内 |
频率特性 | 振幅: DC~200 kHz, 相位: DC~200 kHz |
振幅/相位精度 | DC (±0.3% rdg. ±0.02% f.s.) |
消耗功率 | 7 VA以下 (500 A/55 Hz测量, 电源±12 V时) |
输出电压率 | 4 mV/A ※本仪器的输出是通过传感器单元9555-10输出的AC+DC电压。 |
可测量导体直径 | φ 20 mm以下 |
使用温湿度范围 | -40°C~ +85°C, 80% rh以下 (不凝结) |
电源电压 | DC ±11 V~±15 V |
体积及重量 | 153 W × 67 H × 25 Dmm, 400 g, 线长3 m |
附件 | 使用说明书×1，标识带×6，携带包×1 |
