日本日置 电流探头 CT6710系列CT6711
● 宽频带：DC~50MHz
● 高信噪比和10倍输出速率：示波器的最高电压灵敏度设置为1 mV / div，可实现100μA/ div波形显示
● 直接输入示波器的BNC端子※1
※1如果将本机的金属BNC端子连接到存储记录仪的树脂BNC端子，树脂端子可能会变形或损坏。 为避免损坏，请直接连接波形观测设备的BNC端子。
※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
CT6711 电流探头
30A、5A、0.5A共3档量程，1台仪器可进行30A大电流到微小电流的波形观测
宽频带：DC~50MHz
高信噪比和10倍输出速率：示波器的最高电压灵敏度设置为1 mV / div，可实现100μA/ div波形显示
直接输入示波器的BNC端子※1
※1如果将本机的金属BNC端子连接到存储记录仪的树脂BNC端子，树脂端子可能会变形或损坏。 为避免损坏，请直接连接波形观测设备的BNC端子。
※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
性能特点

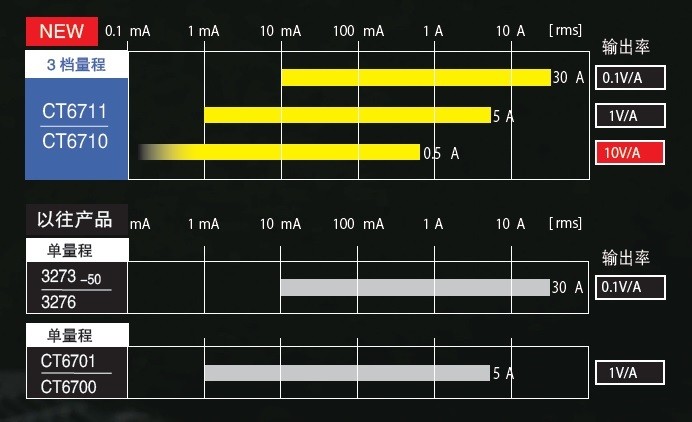

| 3档量程30A、5A、0.5A，宽广的波形观测 配备3档量程30A，5A和0.5A，支持在各种工作条件下进行电流观察。 只需按下继电器盒上的量程键即可轻松切换。 通过1台仪器支持各种电流分析，包括快速上升的浪涌电流，快速的电流消耗变化以及低能耗器件的低电流。 |

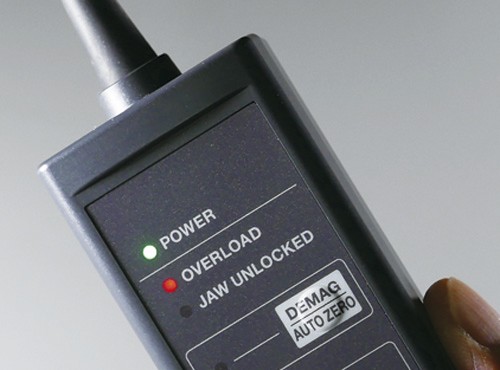

| 具有过输入保护功能 当额定电流输入过大电流时，警告灯闪烁进行通知。 另外，如果执行了不正确的范围设置并且超过该范围的额定电流的电流输入继续，则保护功能操作以防止由于发热而损坏该单元。 注意：当输入电流超过30A范围频率降额时，测量电路可能会在保护功能工作之前烧毁。 |

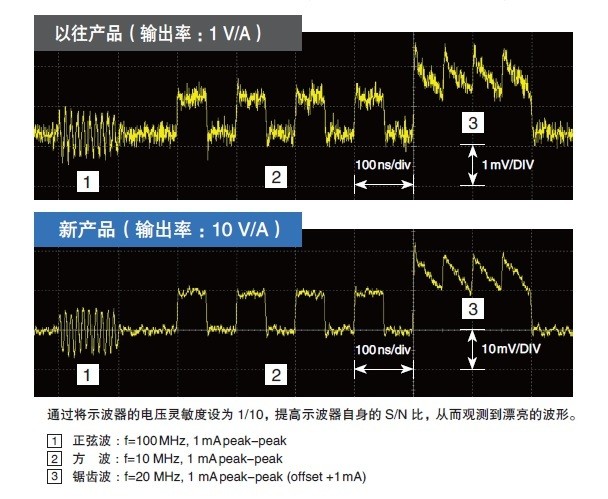

| 清楚地观察到高信噪比和10倍输出率 在没有示波器滤波器设置或平均过程的情况下，保留想要查看的波形。 实现10 V / A 10倍于传统输出速率1 V / A，可将示波器的电压灵敏度降低到1/10，提高示波器的S / N比，并可清晰地观察微小电流波形。 |
产品选件

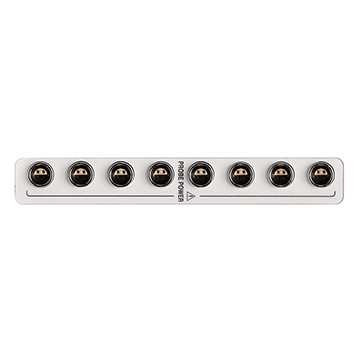

| 探头电源单元Z5021 工厂出货时指定，DC ±12 V,最多为 8根供电 |

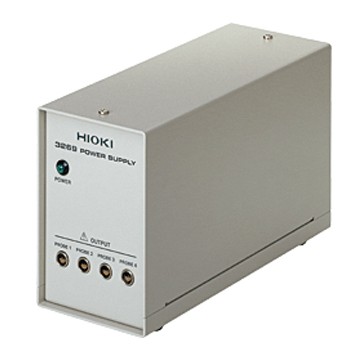

| 电源 3269 用于电流探头的电源，±12V ±0.5V，±2.5A（各通道的总和） |
型号 | CT6710 | CT6711 |
频率带宽 | DC〜50 MHz (-3dB) | DC〜120 MHz (-3dB) |
上升时间（10%~90%） | 7.0 ns以下 | 2.9 ns以下 |
延迟时间 | 30A量程: 12 ns, 5A量程: 12 ns, 0.5A量程: 13 ns | |
噪音 | 75 μA rms以下 (0.5 A量程, 带宽20 MHz的测试仪) | |
最大额定电流 | 30A量程: 30 A rms, 5A量程: 5 A rms, 0.5A量程: 0.5 A rms (按DC, 正弦波规定/ 有频率降额) | |
最大峰值电流 | 30A量程: ±50 A peak (最大是持续2s 以内), | |
振幅精度 | 30A量程: ±3.0% rdg. ±1 mV, (Typical) ±1.0% rdg. ±1 mV (≤ 10 Arms, DC, 正弦波45～66 Hz, 各量程的最大峰值电流内)
| |
输出率 | 30A量程: 0.1 V/A, 5A量程: 1 V/A, 0.5A量程: 10 V/A, ※测试仪的输出在内部终止。 | |
可测导体直径 | φ 5 mm以下（绝缘导体） | |
电源 | 通过电源3269、探头电源单元Z5021供电 | |
线长 | 传感器线缆( 转接盒- 传感器之间) : 1.5 m,电源线: 1.0 m （电源插头：雷莫/ FFA.0S.304.CLAC37Y） | |
体积及重量 | 传感器部分: 155W × 18H × 26D mm, 转接盒部分: 45W × 120H × 25D mm, 终端部分: 29W × 83H × 40D mm, 370 g
| |
附件 | 使用说明书×1，携带包×1 | |
