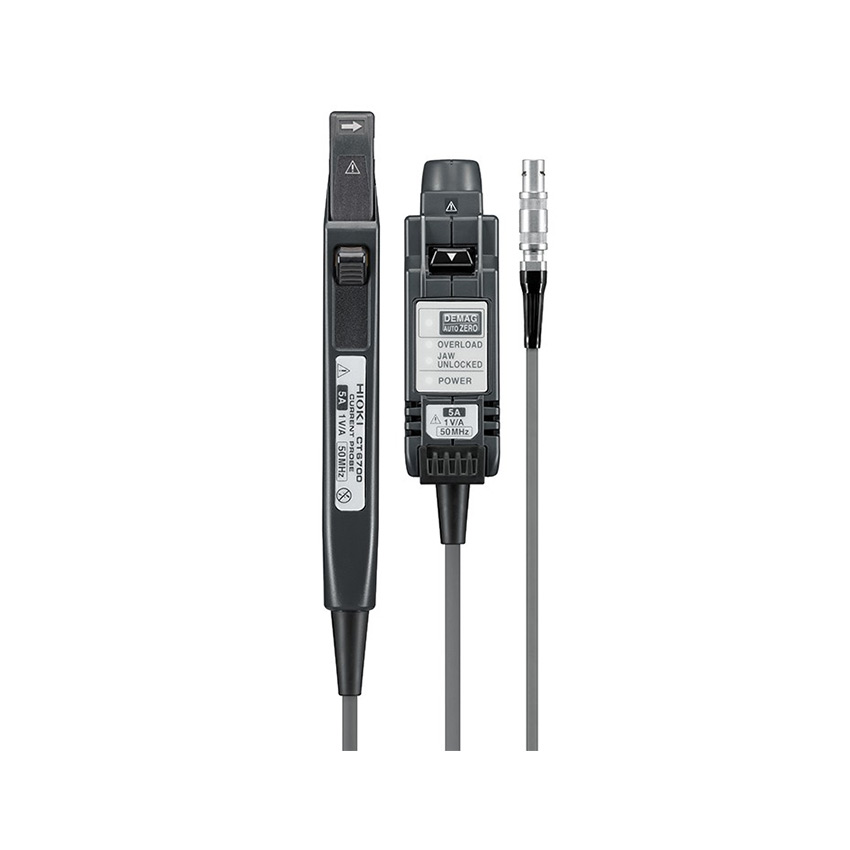

日本日置 电流探头 CT6700
● 宽频带：DC~50MHz
● 高S/N比：可观测1mA以上的波形
● 直接输入示波器的BNC端子
● 可使用存储记录仪观测波形
● 使用选件中的专用电源可从示波器外进行供电
● 高S/N比：可观测1mA以上的波形
● 直接输入示波器的BNC端子
● 可使用存储记录仪观测波形
● 使用选件中的专用电源可从示波器外进行供电
CT6700 电流探头
宽频带：DC~50MHz
高S/N比：可观测1mA以上的波形
直接输入示波器的BNC端子
可使用存储记录仪观测波形
使用选件中的专用电源可从示波器外进行供电
产品选件
| 电源3272 用于电流探头的电源，输出±12V ±0.5V，600mA（各通道的总和） |
| 电源 3269 用于电流探头的电源，±12V ±0.5V，±2.5A（各通道的总和） |
型号 | CT6700 |
频带 | DC～50 MHz (-3dB) |
上升时间 | 7.0 ns以下 |
干扰 | 60 μA rms typical, 75 μA rms max. (用于带宽30 MHz的测试仪) |
最大额定电流 | 5 A rms (设置频率决定的降额) |
最大峰值电流 | ±7.5 A peak (非连续) |
振幅精度 | ±1.0% rdg. typical ±1mV ,±3.0% rdg. ±1mV (DC, 45～66Hz, 0～5 A rms) |
输出电压率 | 1V/A※本仪器的输出终止于内部。 |
可测导体直径 | φ 5 mm以内 |
电源 | ±12V ±0.5 V, 3.2 VA (连续最大输入时) |
体积及重量 | 传感器部分：155W × 18H × 26D mm，结束段部分：29W × 83H × 40D mm, 250 g, 传感器线长1.5 m (BNC端子), |
附件 | 使用说明书 ×1, 携带盒 ×1 |
