日本日置 钳式电流探头 3270系列 3274
可直接输入给示波器的DC～10MHz宽频电流探头 （300A peak（非连续）；500A peak（脉冲宽度30 μs以下））
最大值150A 0.1V/A输出 钳口直径20mm
● 频带宽：DC～10 MHz
● 高S/N比：mA程度的波形观测可能
● 可直接输入到示波器的BNC端子
● 可在存储记录仪观测波形
● 使用专用电源选件,可提供除示波器以外的电源
最大值150A 0.1V/A输出 钳口直径20mm
● 频带宽：DC～10 MHz
● 高S/N比：mA程度的波形观测可能
● 可直接输入到示波器的BNC端子
● 可在存储记录仪观测波形
● 使用专用电源选件,可提供除示波器以外的电源

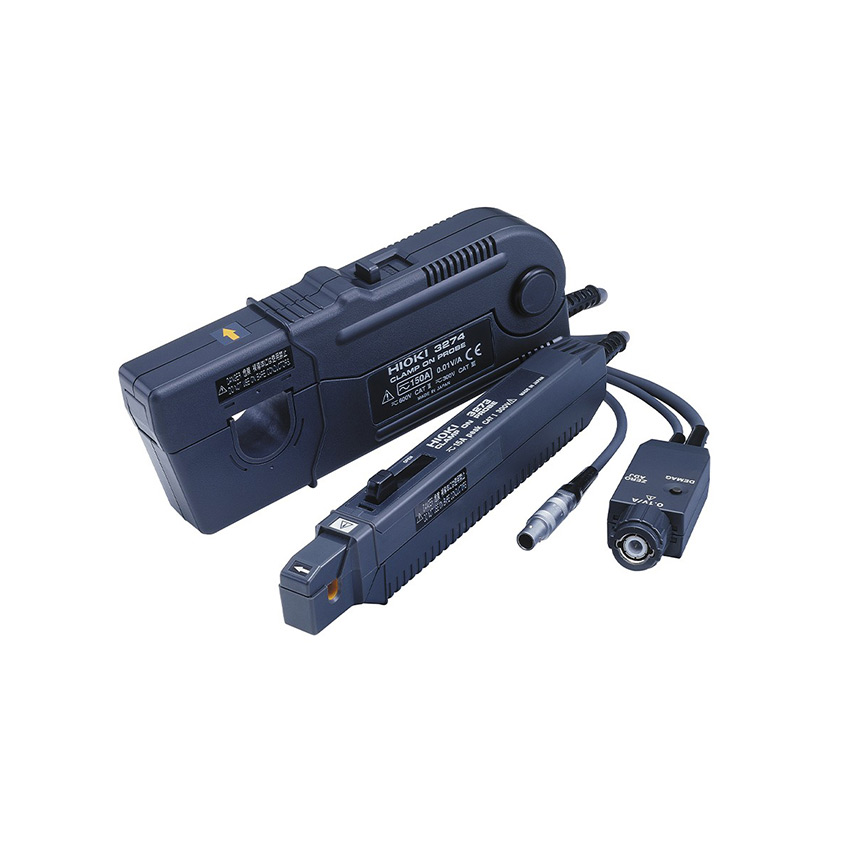

3274 钳式电流探头
可直接输入给示波器的DC～10MHz宽频电流探头 （300A peak（非连续）；500A peak（脉冲宽度30 μs以下））
最大值150A 0.1V/A输出 钳口直径20mm
● 频带宽：DC～10 MHz
● 高S/N比：mA程度的波形观测可能
● 可直接输入到示波器的BNC端子
● 可在存储记录仪观测波形
● 使用专用电源选件,可提供除示波器以外的电源
产品选件
| 电源3272 用于电流探头的电源，输出±12V ±0.5V，600mA（各通道的总和） |
| 电源 3269 用于电流探头的电源，±12V ±0.5V，±2.5A（各通道的总和） |
型号 | 3274 |
频带宽 | DC～10MHz（-3dB） |
上升时间 | 35ns以下 |
噪音 | 最大25mA rms或更小（带宽限制到20MHz） |
连续最大输入量程 | 150A rms（根据频率设定间隔时间） |
最大峰值电流 | 300A peak（非连续） |
振幅精度 | ±1.0% rdg. ±1mV（DC, 45～66Hz, 30A rms以下） |
振幅精度 | ±1.0% rdg. ±1mV（DC, 45～66Hz, 0〜150 A） |
输出电压率 | 0.1V/A ※输出部内置。 |
被测导线 | Φ20 mm |
电源 | ±12V ±1V,5.5VA max. |
体积及重量 | 176W×69H×27D mm,500g,传感器电缆2m（BNC端子）,电源电缆1m |
附件 | 软包×1，使用说明书×1 |
