日本日置 钳式电流探头 3270系列 3276
可直接输入到示波器的DC～100MHz宽频电流探头（50A peak（非连续））
最大值30A 0.1V/A输出 钳口直径5mm
● 频带宽：DC～100MHz
● 高S/N比：mA程度的波形观测可能
● 可直接输入到示波器的BNC端子
● 可在存储记录仪观测波形
● 使用选件的专用电源,可以提供除示波器以外的电源
最大值30A 0.1V/A输出 钳口直径5mm
● 频带宽：DC～100MHz
● 高S/N比：mA程度的波形观测可能
● 可直接输入到示波器的BNC端子
● 可在存储记录仪观测波形
● 使用选件的专用电源,可以提供除示波器以外的电源

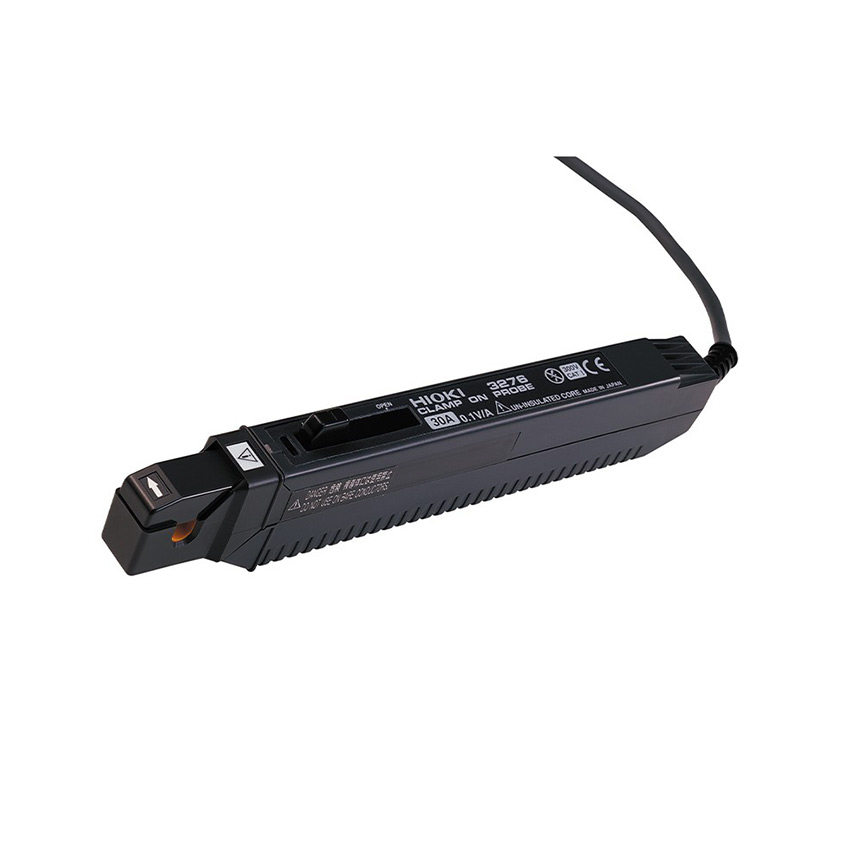

3276 钳式电流探头
可直接输入到示波器的DC～100MHz宽频电流探头（50A peak（非连续））
最大值30A 0.1V/A输出 钳口直径5mm
● 频带宽：DC～100MHz
● 高S/N比：mA程度的波形观测可能
● 可直接输入到示波器的BNC端子
● 可在存储记录仪观测波形
● 使用选件的专用电源,可以提供除示波器以外的电源
产品选件
| 电源3272 用于电流探头的电源，输出±12V ±0.5V，600mA（各通道的总和） |
| 电源 3269 用于电流探头的电源，±12V ±0.5V，±2.5A（各通道的总和） |
型号 | 3276 |
频带宽 | DC～100MHz(-3dB) |
上升时间 | ≤3.5ns |
连续最大输入量程 | 30A rms |
最大峰值电流 | 50A peak（非连续） |
输出电压率 | 0.1V/A |
振幅精度 | ±1.0%rdg.±1mV （0～30A)（DC,45～66Hz,最大连续输入量程） |
噪音 | 最大2.5mA或更小(带宽限制到20MHz) |
温度特性灵敏度 | ±2%（0～40℃） |
额定最大值 | 5.3VA |
电源供应 | ±12V ±0.5V |
使用环境 | 0～40℃，最大80%rh（不凝结） |
外部磁场阻抗 | 最大0.5mA（等效）(直流和60Hz，磁场400A/m) |
最大线路电压 | 300V CAT-I(绝缘体) |
被测导线 | 直径最大5mm |
体积及重量 | 传感器约175宽×18高×40厚mm，240g |
电缆长 | 传感器电缆：约1.5m(BNC连接) |
附件 | 软包×1，使用说明书×1 |
