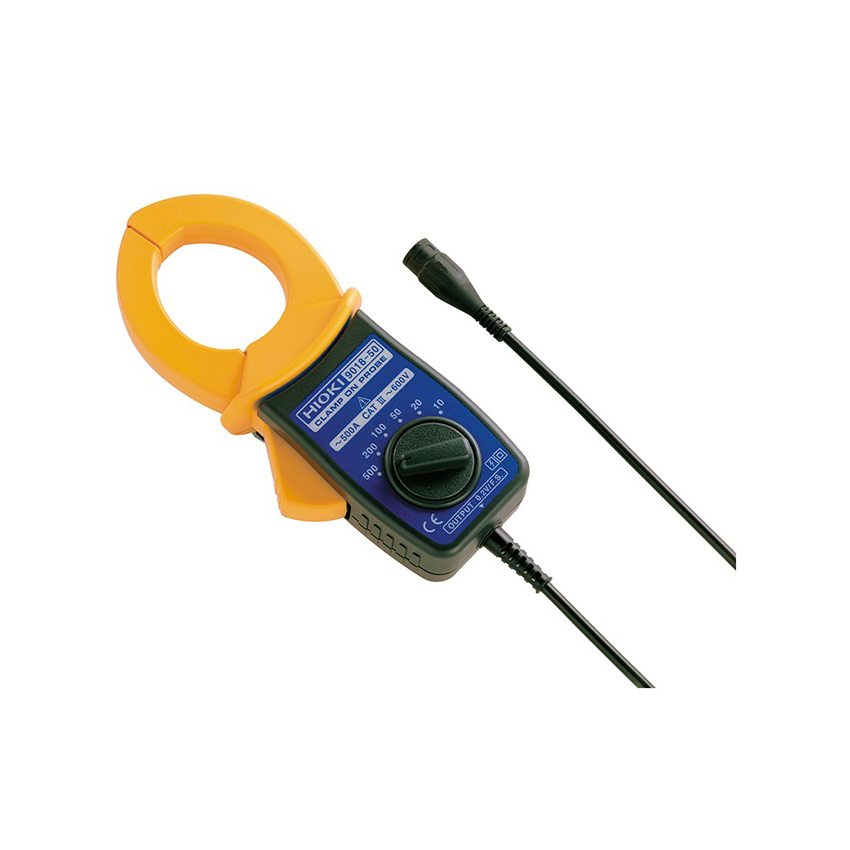

日本日置 钳式探头 9010系列 9018-50
使用简单，电流至电压转换
40Hz～3kHz 10A～500A量程 200mV/量程输出 钳口直径46mm 绝缘BNC输出端口
● 10 A～ 500 A 满量程, 6 档可选
● 将初级用作记录仪的输入传感器
● 次级输出提供AC电压波形并可与大于1MΩ的输入阻抗连接
● 变换转换器9704连接香蕉接口
40Hz～3kHz 10A～500A量程 200mV/量程输出 钳口直径46mm 绝缘BNC输出端口
● 10 A～ 500 A 满量程, 6 档可选
● 将初级用作记录仪的输入传感器
● 次级输出提供AC电压波形并可与大于1MΩ的输入阻抗连接
● 变换转换器9704连接香蕉接口
9018-50 钳式探头
使用简单，电流至电压转换
40Hz～3kHz 10A～500A量程 200mV/量程输出 钳口直径46mm 绝缘BNC输出端口
● 10 A～ 500 A 满量程, 6 档可选
● 将初级用作记录仪的输入传感器
● 次级输出提供AC电压波形并可与大于1MΩ的输入阻抗连接
● 变换转换器9704连接香蕉接口
产品选件
| 转换器9704 接收BNC，输出香蕉头 |
型号 | 9018-50 |
额定电流 | 10 A ～500 A , 6 档量程 |
精度 | ±1.5 % rdg. ±0.1 % f.s.(45～66 Hz) |
频率带宽 | 40 ～ 3 kHz 时，加上精度，振幅±1 %rdg. |
输出电压率 | AC 0.2 V f.s.※ f.s.是指设置量程值，本仪器的输出为AC生波形的电压。 |
最大输入电流 | 150 Arms 连续 (10/20/50 A 量程) |
对地间最大额定电压 | AC 600 V rms (50/60Hz，测量等级III) |
钳口直径 | 直径46 mm |
体积及重量 | 78 mmW x 188 mmH x 35 mmD, 420 g , 线长: 3 m |
附件 | 使用说明书 ×1 |
