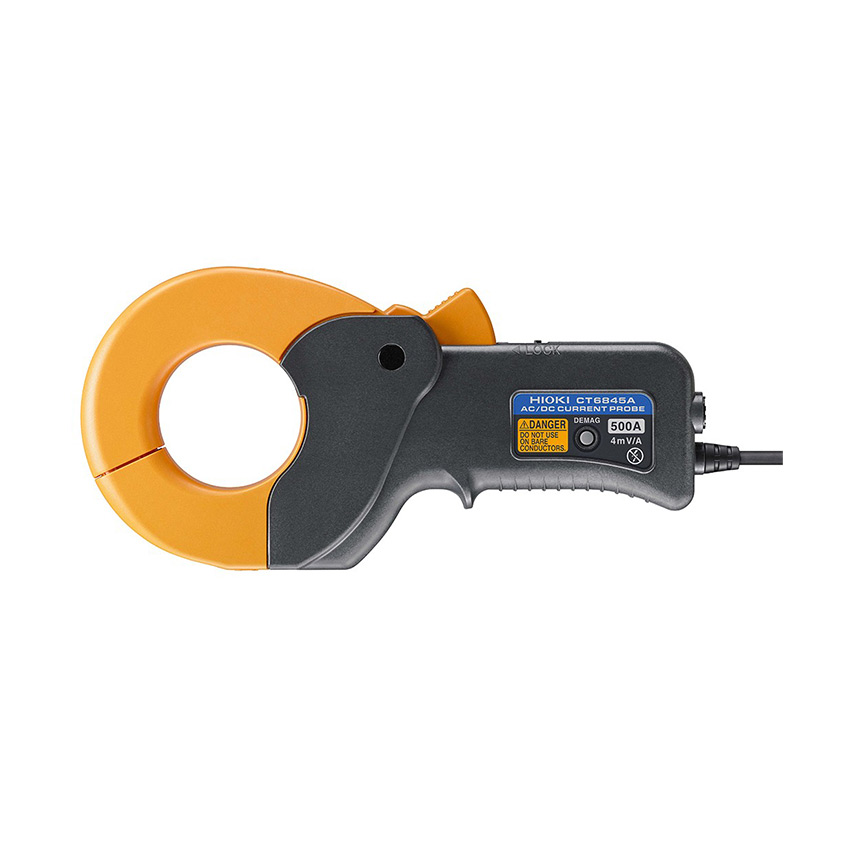

无需断线的开口型电流传感器

钳形电流传感器无需断线即可安装。 “使用底盘发电机的EV测试”和“运行中的PV发电系统评估”等，即使不断开线路，也完成电流测量。

符合国际标准WLTP 的燃油经济性测试

CT6840A 系列可以在不切断线缆的情况下测量实际工作状态中的车辆的电流。 搭配功率分析仪，可准确测量系统中各电池的充放电累积电流和累积功率，满足国际标准WLTP 燃油经济性测试的要求。

温度范围广，准确测量电流，使用温度范围-40°C～85°C

对于能够测量直流电流的电流传感器来说，温度特性是一个挑战。 CT6840A系列采用了“零磁通”检测方式。与使用普通霍尔元件的检测方法不同，它具有抗温度变化的能力，并且能够在各种测试环境中准确地测量电流。

功率分析仪PW8001支持“自动相位补偿功能”

CT6840A 系列支持“自动相位补偿功能”，在连接功率分析仪PW8001 时自动对电流传感器的相位进行补偿。 会自动完成之前手动完成的相位补偿值的设置。 能够避免设置遗漏并准确测量功率。（ 所有电流传感器都具有相位特性，为了准确测量功率，通过功率分析仪进行相位补偿。）

转换线CT9901

电流传感器连接器12pin - 10pin转换

外部电源，连接线

可连接产品:PW3335，PW3336，PW3337，MR6000，MR8847A，MR8827，MR8740T，MR8740，MR8741，MR8870-30，MR8880-21，MR8875-30

传感器单元CT9557

单独使用电流传感器时的供电;4ch，带计算功能、波形/RMS输出

传感器单元CT9556

单独使用电流传感器时的供电;1ch，带波形/RMS输出

传感器单元CT9555

单独使用电流传感器时的供电;1ch，带波形输出

连接线 L9217

线两端都有绝缘BNC 连接器，并连接至输入模块上的绝缘BNC连接器。 长1.6m

连接线 9165

适用于 9268/9269; BNC- BNC,1.5m长

额定电流

AC/DC 500   A

频率特性

DC〜200 kHz

可测导体直径

φ50   mm以下

最大输入电流

±1500   Apeak（40°C以下且21ms以内））

输出电压

4   mV/A

输出电阻

50   Ω ± 10 Ω

测量精度（振幅）±（%of reading+%of full scale）

DC:   0.2% + 0.02%
  DC < f ≦ 100 Hz: 0.2% + 0.01%

线性误差

±20   ppm Typical

共模电压抑制比(CMRR)

DC-1   kHz：150 dB以上
  1 kHz-10kHz：130 dB以上
  10 kHz-100 kHz：100 dB以上
  （对输出电压的影响/共模电压）

自动相位补偿功能

连接到PW8001时自动执行相位补偿

使用温湿度范围

-40°C～85°C，80%RH以下（未结露）

适用标准

安全性IEC 61010-2-032:2012/EN 61010-2-032:2012 D型
  EMC IEC 61326-1:2012/EN 61326-1:2013

耐压

AC   4,260 V

电源

可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、

CT9556、CT9557、3CH电流单元U8977供电

额定电源电压

±11   V～±15 V

最大额定功率

7   VA以下（500 A/55 Hz，±12 V电源）

体积及重量

238(W)   ×116(H)×35(D), 860 g

线长

3   m

附件

•标记带（×6）
  •携带包
  •使用说明书
  •使用注意事项
