深圳知用 高频交直流电流探头 CP3000/CP4000系列 (50A/50MHz） CP3050
CP3000/4000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，典型精度为1%，满足大部分测试领域的需要；多款探头可供选择，方便不同量程电流测量；标准的BNC输出接口，可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。
CP3050体积轻巧，可在当前拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达5mm的导线；可以测量50A的连续电流和50A的峰值电流，提供50MHz的带宽；分辨率高达5mA；需配合CPA3000放大器同时使用。
CP3050体积轻巧，可在当前拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达5mm的导线；可以测量50A的连续电流和50A的峰值电流，提供50MHz的带宽；分辨率高达5mA；需配合CPA3000放大器同时使用。
高频交直流电流探头 CP3000/CP4000系列 (50A/50MHz）
CP3000/4000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，典型精度为1%，满足大部分测试领域的需要；多款探头可供选择，方便不同量程电流测量；标准的BNC输出接口，可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。
CP3050体积轻巧，可在当前拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达5mm的导线；可以测量50A的连续电流和50A的峰值电流，提供50MHz的带宽；分辨率高达5mA；需配合CPA3000放大器同时使用。
产品选件
| BNC输出线CK-310/320 |
参数 | 型号 | ||
CP3050 | |||
量程 | 5A/V | ||
最小测量电流 | 5mA | ||
噪声(限制带宽20MHz) | ≤50uArms | ||
耦合方式 | AC,DC | ||
电流最大值（随频率上升而下降） | 量程 | 10A/V | 5A/V |
DC连续 | 50A | 25A | |
RMS(正弦波) | 35A | 17.7A | |
峰值 | 50A | 50A | |
终端负载要求 | 50Ω | ||
延时时间 | 电流系统 | 15ns | |
BNC线1米 | 5ns | ||
最大绝缘线电压 | 300V CAT I | ||

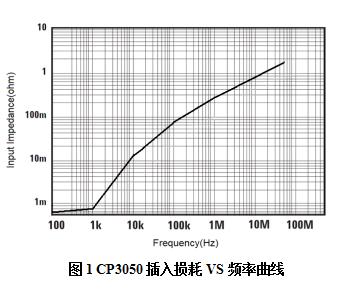

插入阻抗 | 参考图1 | ||
