深圳知用 高频交直流电流探头 CP3000/CP4000系列 (500A/5MHz） CP4040

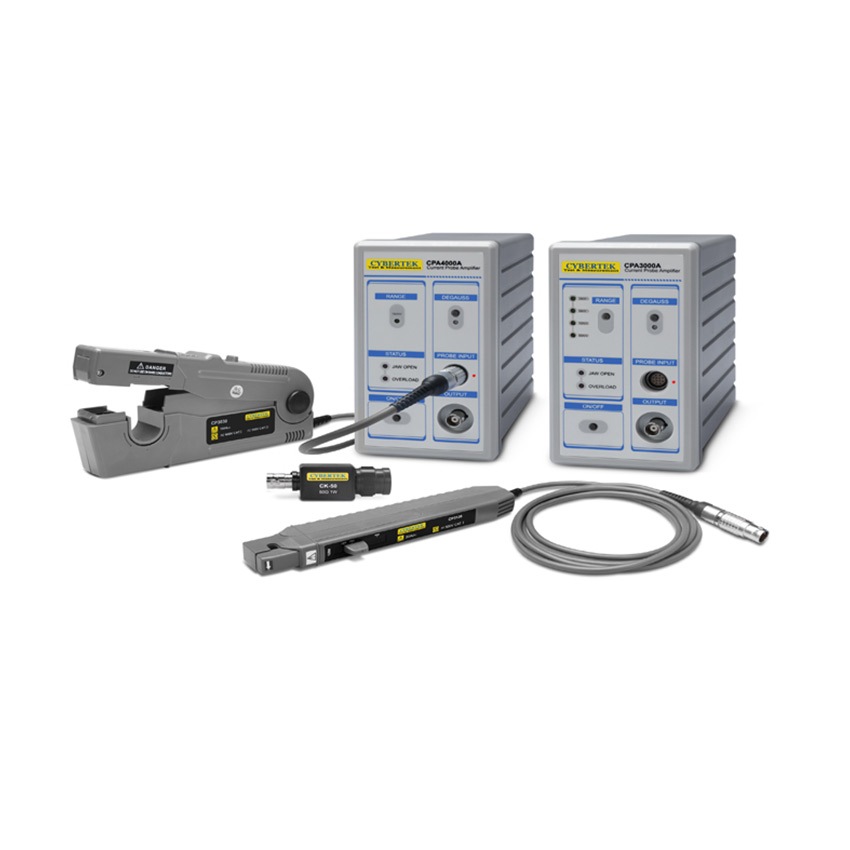

CP3000/4000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，典型精度为1%，满足大部分测试领域的需要；多款探头可供选择，方便不同量程电流测量；标准的BNC输出接口，可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。
CP4040钳口可夹住直径达20mm的导线，适用于大电流应用场合；测量500A的连续电流和750A的峰值电流，提供了5MHz的带宽；分辨率为1A。需配合CPA4000放大器同时使用。
CP4040钳口可夹住直径达20mm的导线，适用于大电流应用场合；测量500A的连续电流和750A的峰值电流，提供了5MHz的带宽；分辨率为1A。需配合CPA4000放大器同时使用。
高频交直流电流探头 CP3000/CP4000系列 (500A/5MHz）
CP3000/4000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，典型精度为1%，满足大部分测试领域的需要；多款探头可供选择，方便不同量程电流测量；标准的BNC输出接口，可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。
CP4040钳口可夹住直径达20mm的导线，适用于大电流应用场合；测量500A的连续电流和750A的峰值电流，提供了5MHz的带宽；分辨率为1A。需配合CPA4000放大器同时使用。
产品选件
| BNC输出线CK-310/320 |
参数 | 型号 | |
CP4040 | ||
量程 | 1A/mV | |
最小测量电流 | 1A | |
噪声(限制带宽20MHz) | ≤70mArms | |
耦合方式 | AC,DC | |
电流最大值（随频率上升而下降） | 量程 | 1A/mV |
DC连续 | 500A | |
RMS(正弦波) | 500A | |
峰值 | 750A | |
终端负载要求 | 50Ω | |
延时时间 | 电流系统 | 65ns |
BNC线1米 | 5ns | |
最大绝缘线电压 | 600V CATII | |

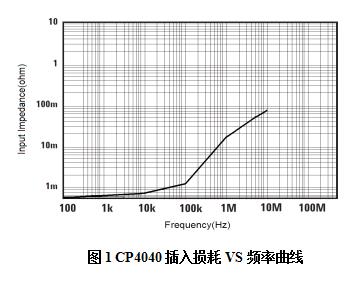

插入阻抗 | 参考图1 | |
