品致PinTech PT-5216 高压差分探头(16kV，50MHz)
PT-5216, 16kVp-p，频宽DC-50MHz（-3dB） 测量差动输入阻抗30MΩ，3个衰减比例，满足不同的测试要求。 选购PL-10N转换器可以在数字电表上测得更为精确的电压值。
PT-5216 差分探头提供一个安全的绝缘仪器给所有的示波器使 用,它可以转换由高输入的差分电压(≦16kV PEAK)进入一个低电 压(≦4.0V),并且显示波形在示波器上,使用频率高达 50MHz,是高 电压专用型。
差分探头输出标示是设计在操作示波器 1MΩ的输入阻抗的相 对衰减量,当使用 50Ω匹配器时衰减量刚好为 2 倍量。
PT-5216 差分探头,也建议在数字电表上观测更精确的实际试 电压值(示波器精确度为 3%,数字电表约精准 10 倍)。
型号 | PT-5216 |
频宽（-3dB） | DC-50MHz |
衰减比例 | x20，x200，x2000 |
上升时间 | 7ns |
精确度 | ±2% |
输入交流电压（Vp-p） | 160V@1/20 1.6kV@1/200 16kV@1/2000 |
输入直流电压 | 80V@1/20 800V@1/200 8kV@1/2000 |
输入交流电压（AC rms） | 5.6kV |
输入阻抗 | 两端之间：30MΩ//1.5pF 单端对地：15MΩ//3pF |
杂讯抑制率（CMRR) | 60Hz:＞80dB；100Hz:＞60dB；1MHz:＞50dB |
示波器输入阻抗 | 1MΩ |
噪声 | ≤2mV rms |
工作温度 | 0~50℃ |
工作湿度 | 10~85%RH |
重量 | 390g |

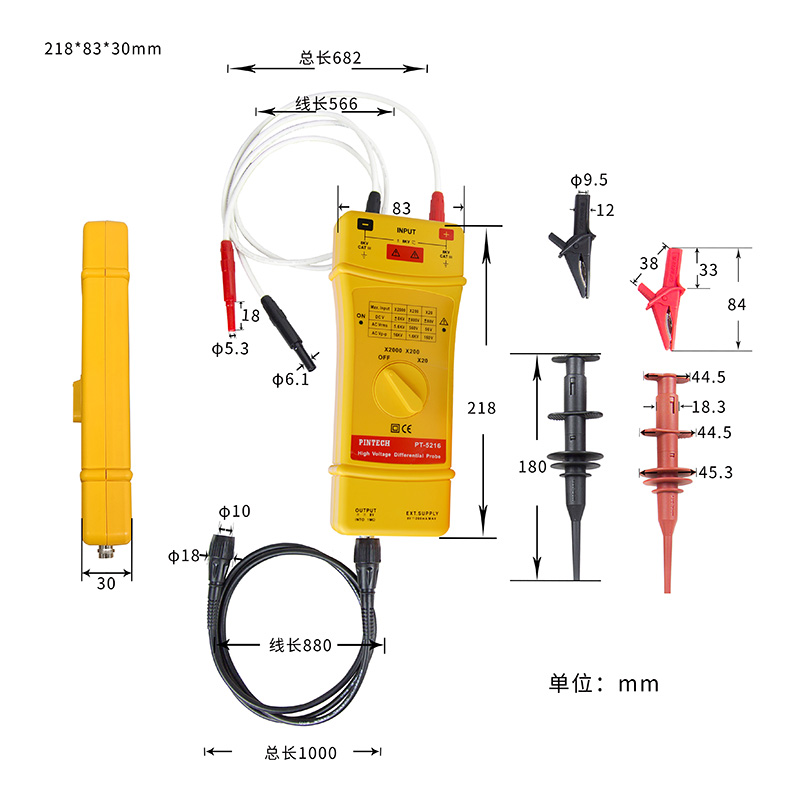

尺寸 | 218*83*30 mm |
