深圳知用 高压差分探头（1500Vpk/70MHz）DP6000系列DP6150
DP6000系列 高压差分探头（1500Vpk/70MHz）
DP6000系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽最高达到70MHz，满足了大部分测试系统的需要。丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求。探头长期使用后若出现失调现象，用户可进入测试模式，调整偏置，实现归零。电子轻触式按键，使得使用寿命更长。具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰。带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计。USB供电接口，使用更加方便灵活。探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为1MΩ；当选择50Ω时，衰减倍数会多衰减一倍）测量被测电路波形。自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
产品选件

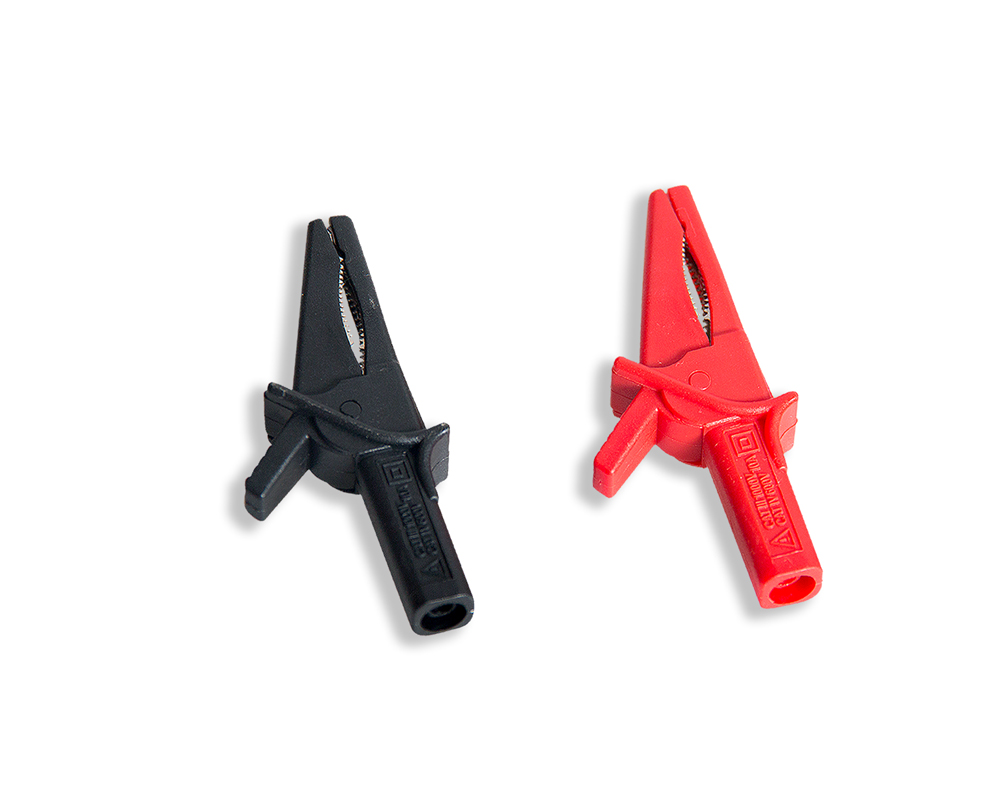

| 鳄鱼夹CK-261 |

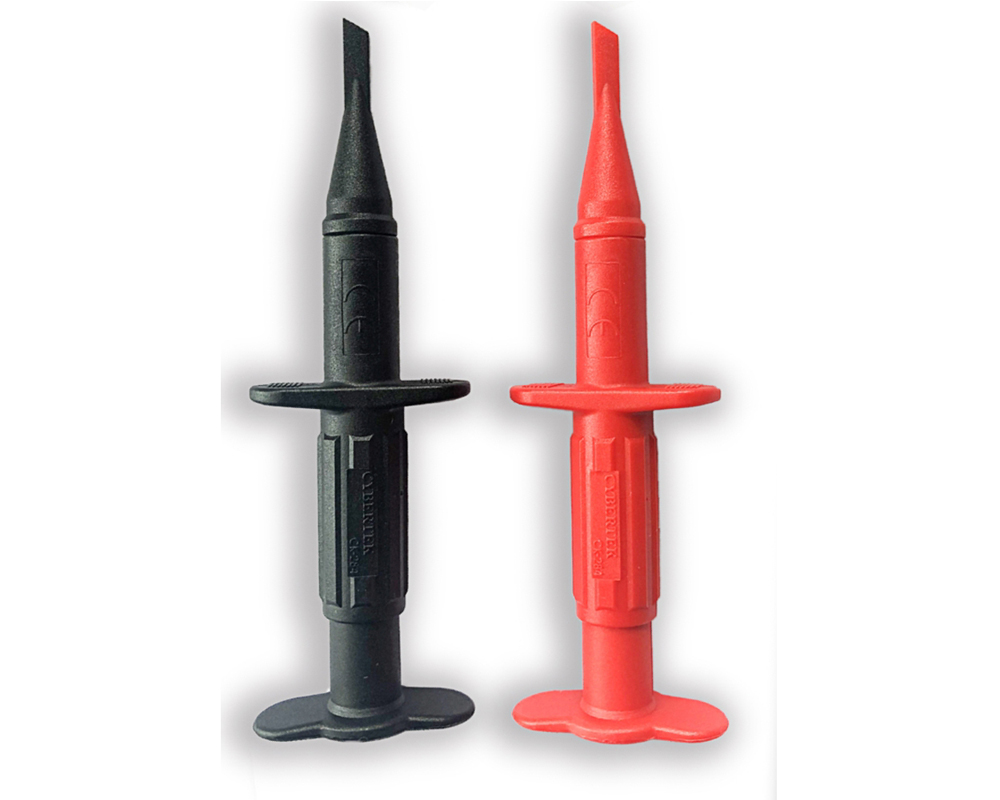

| 绝缘活塞探夹CK-281 |

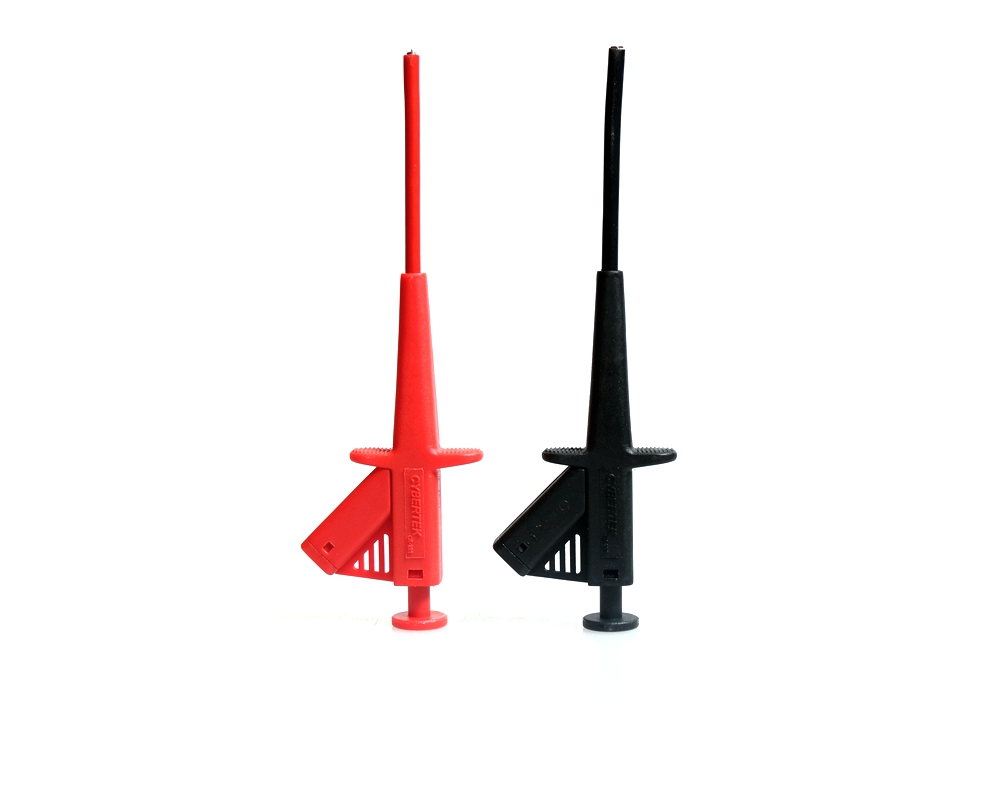

| 测试勾CK-284A |

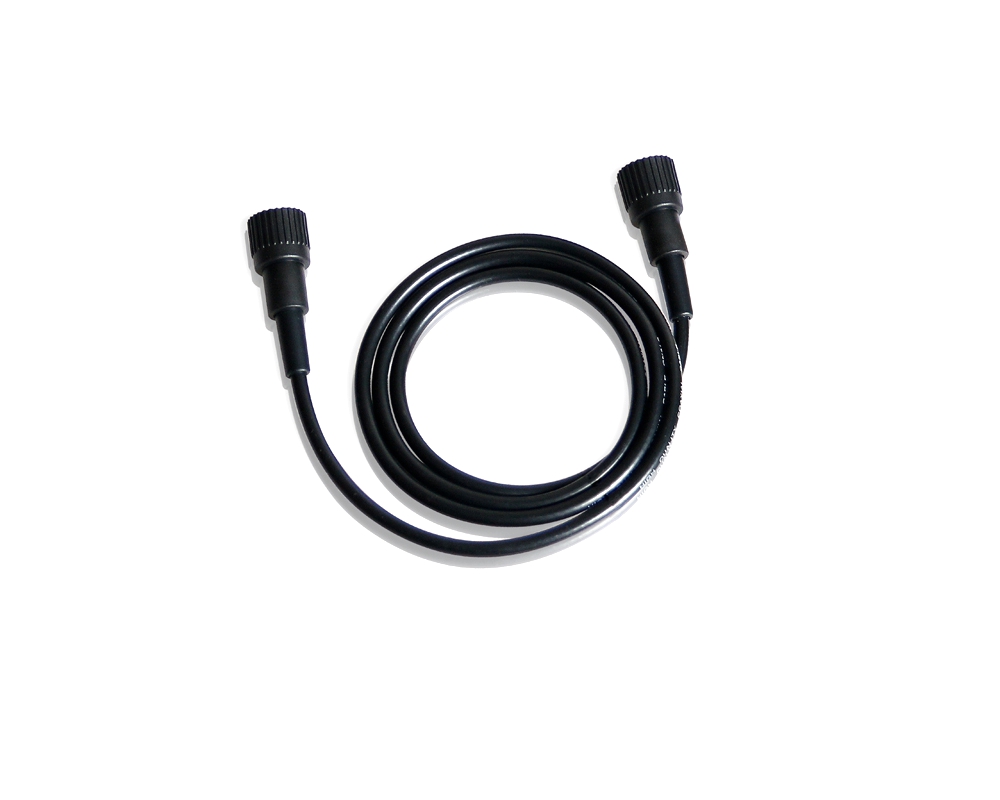

| BNC输出线CK-310/320 |

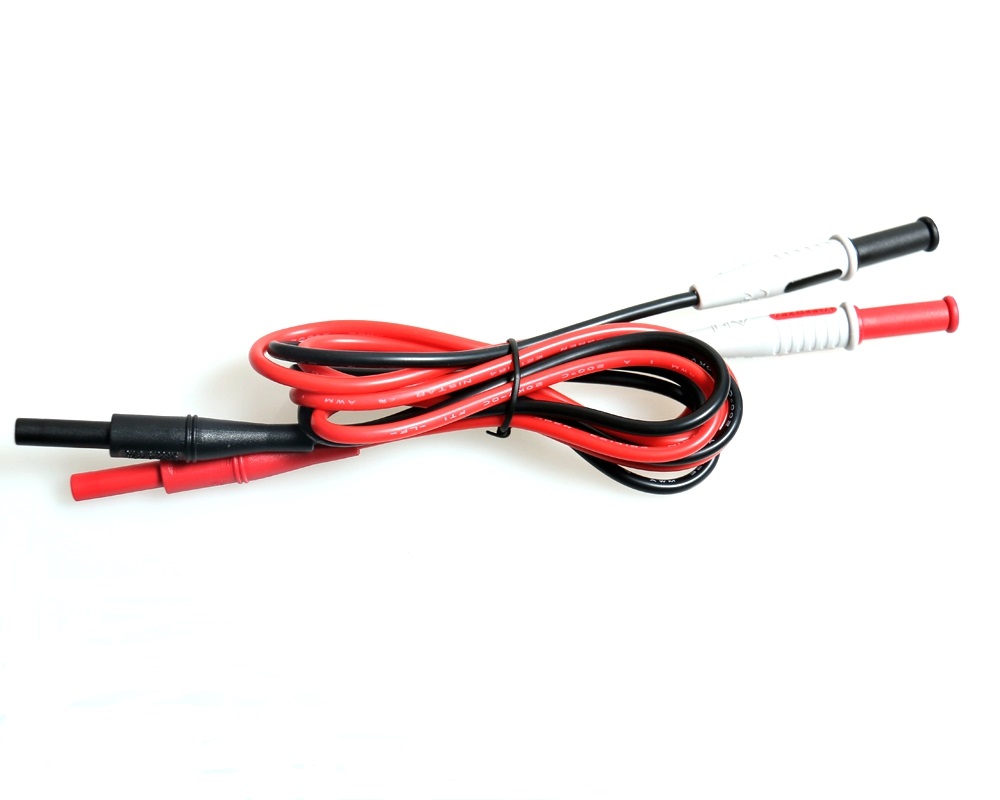

| 红黑输入延长线CK-301 |

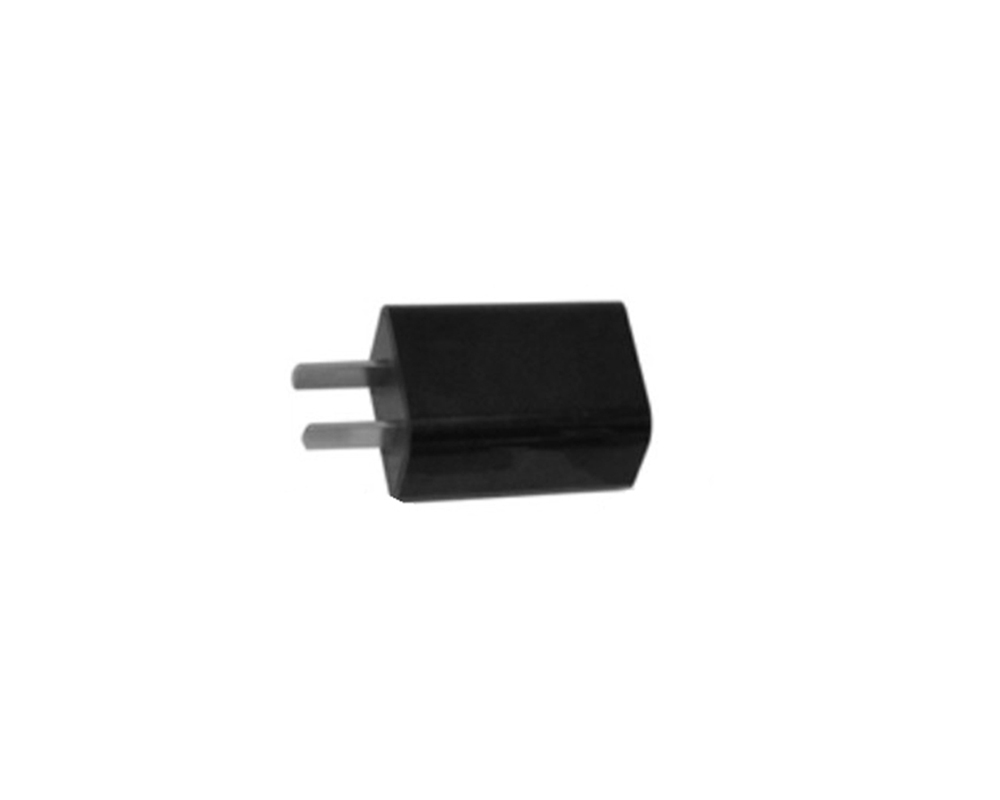

| USB输出适配器CK-605 |
| USB供电线CK-315 |
型 号 | DP6150 | DP6350 | DP6700 | |||||||
带宽(-3dB) | 70MHz | |||||||||
上升时间 | ≤5ns | |||||||||
精度 | ±2% | |||||||||
量程选择(衰减比) | 50X/500X | 100X/1000X | 100X/1000X | |||||||
最大差分测量电压 (DC + Peak AC) | 50X | ±150V | 100X | ±350V | 100X | ±700V | ||||
500X | ±1500V | 1000X | ±3500V | 1000X | ±7000V | |||||
共模电压 (DC + Peak AC) | ±1500V | ±3500V | ±7000V | |||||||
最大差模电压VS频率曲线 | 参考图1 | 参考图2 | 参考图3 | |||||||
最大输入对地电压 （Vrms） | 600V CATIII 1000V CATII | 600V CATIII 1000V CATII | 1000V CATIII 2300V CATI | |||||||
输入阻抗 | 单端对地 | 5MΩ | 5MΩ | 20MΩ | ||||||
两输入端 | 10MΩ | 10MΩ | 40MΩ | |||||||
输入电容 | 单端对地 | ＜4pF | ＜4pF | ＜5pF | ||||||
两输入端 | ＜2pF | ＜2pF | ＜2.5pF | |||||||
CMRR | DC | ＞80dB | ＞80dB | ＞80dB | ||||||
100kHz | ＞60dB | ＞60dB | ＞60dB | |||||||
1MHz | ＞50dB | ＞50dB | ＞50dB | |||||||
噪声(Vrms) | 50X | ＜50mV | 100X | ＜100mV | 100X | ＜220mV | ||||
500X | ＜300mV | 1000X | ＜600mV | 1000X | ＜1.2V | |||||
过载指示电压阀值 | 50X | ≥150V | 100X | ≥350V | 100X | ≥700V | ||||
500X | ≥1500V | 1000X | ≥3500V | 1000X | ≥7000V | |||||
延时时间 | 探头主机 | 50X | 9ns | 100X | 9.3ns | 100X | 9.3ns | |||
500X | 7.5ns | 1000X | 7.4ns | 1000X | 7.2ns | |||||
BNC线(1m) | 5ns | |||||||||
带宽限制(5MHz) | ≥-3dB@5MHz | |||||||||
过载指示灯(红灯) | 有 | |||||||||
过载报警声 | 有(可选择关闭) | |||||||||
自动保存功能 | 有 | |||||||||
偏置可调功能 | 有（进入测试模式下调整） | |||||||||
终端负载要求 | ≥100kΩ | |||||||||
电源 | USB 5V/2A适配器 | |||||||||
安全符合标准 | EN61010-1: 2010 | |||||||||
EMC符合标准 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 | |||||||||
