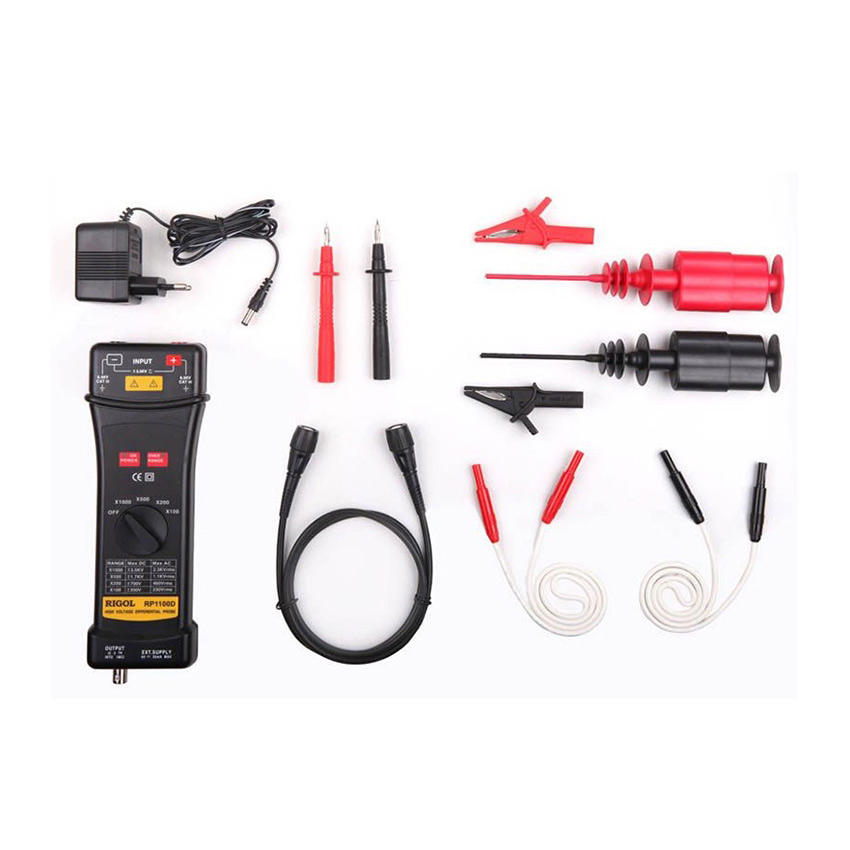

RP1100D 高压差分探头
• 带宽：DC~100 MHz
• 最大电压≤7000 Vpp（DC+AC 峰峰值）
• 示波器兼容性：RIGOL 所有系列。

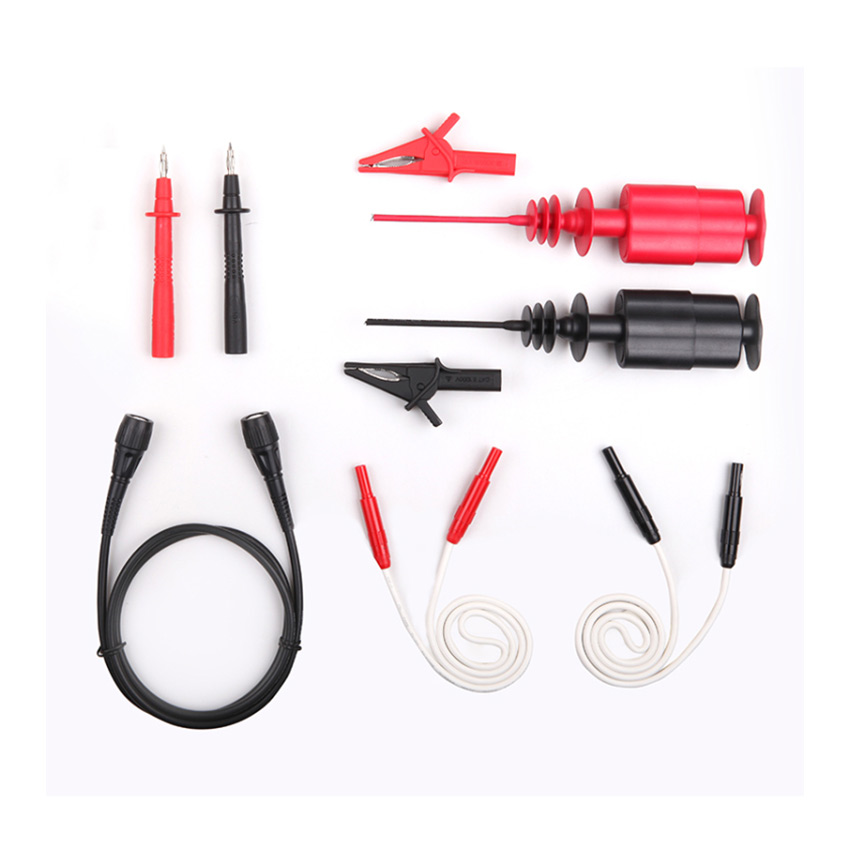

产品附件
型号 | RP1100D |
带宽 | DC - 100MHz (-3dB) |
衰减比 | X100、X200、X500、X1000 |
精度 | ±2% |
输入电压范围（DC + AC峰峰值） | 衰减比为X100：≤ 700Vpp，约230Vrms或DC 衰减比为X200：≤ 1400Vpp，约460Vrms或DC 衰减比为X500：≤ 3500Vpp，约1140Vrms或DC 衰减比为X1000：≤ 7000Vpp，约2300Vrms或DC |
最大输入电压 | 最大差分电压：7000V（DC+AC峰峰值）或2300Vrms 输入端对地电压：1200Vrms |
输入阻抗 | 差分：16MΩ/1.2pF 单端对地：8MΩ/2.3pF |
输出电压 | ≤ ±8.0V |
输出阻抗 | 50Ω |
上升时间 | 3.5ns |
共模抑制 | 60Hz：> 50dB 100Hz：> 50dB 1MHz：> 50dB |
电源 | 指定外接9V DC电源（必须为RIGOL承认的指定品） |
耗电 | <300 mA |
