普源精电 电流探头 RP1000C系列 RP1002C
• 最大输入 直流：±70 A 交流峰峰值：140 A 交流有效值：50 A
• 示波器兼容性：RIGOL 所有系列。

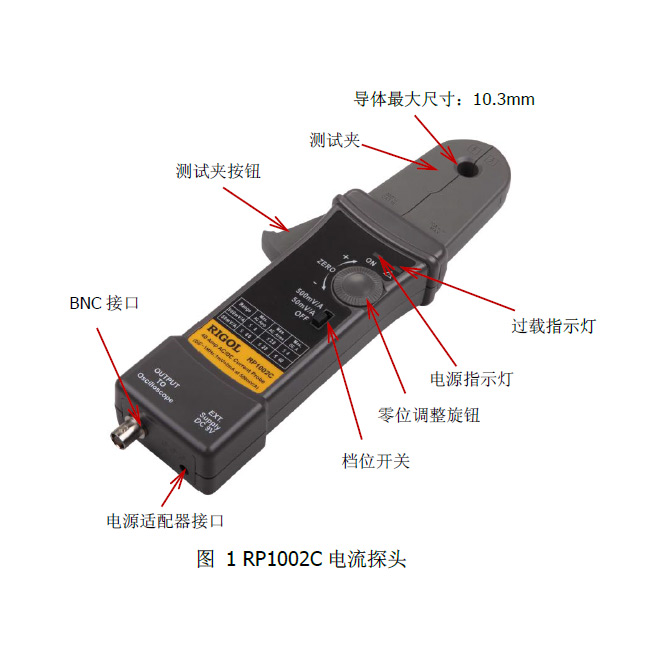

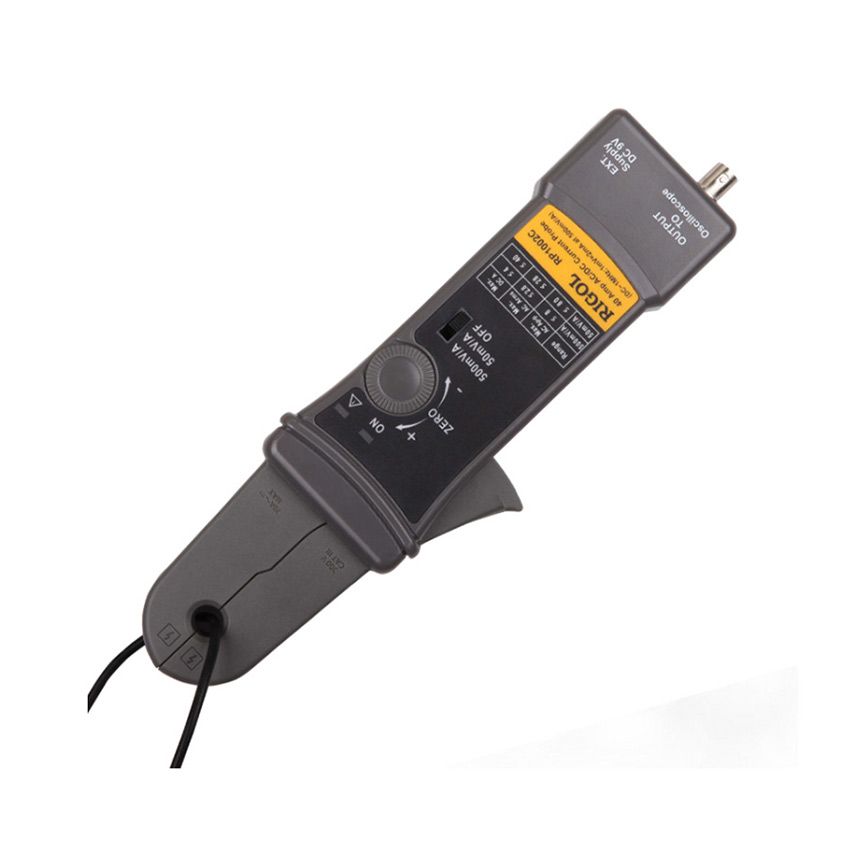

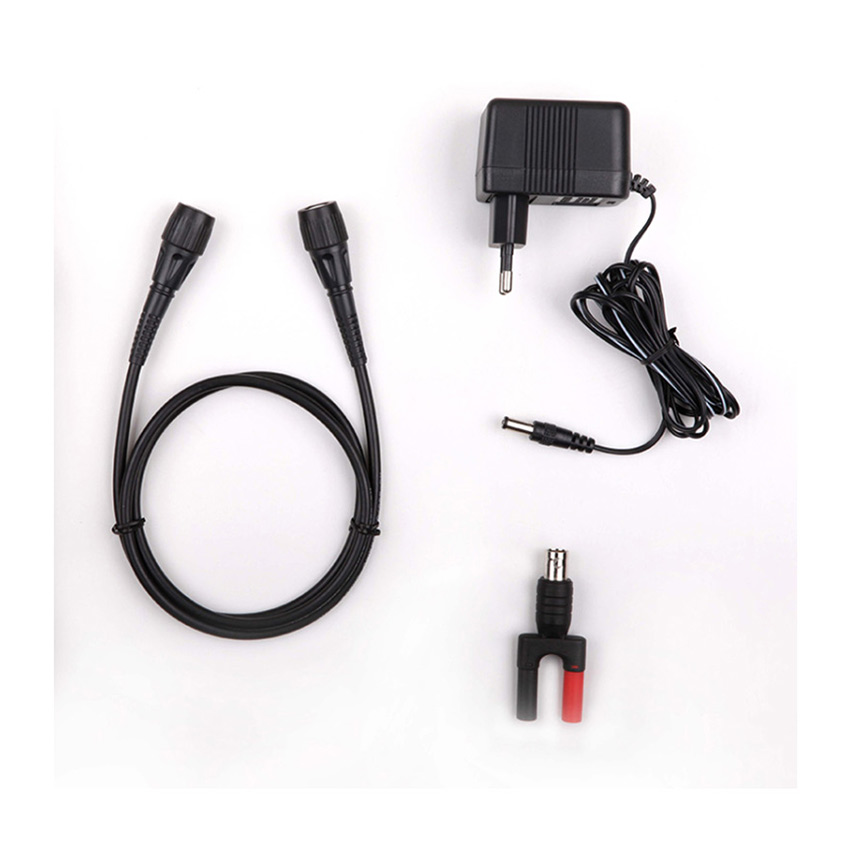

RP1002C 电流探头
RP1002C 电流探头可与通用示波器配合使用测量 AC 和 DC 电流， 其显示峰值可达到 100A（70A RMS）。RP1002C 也可以将 BNC 转 双香蕉插头转接器与万用表连接测量 AC 和 DC 电流。

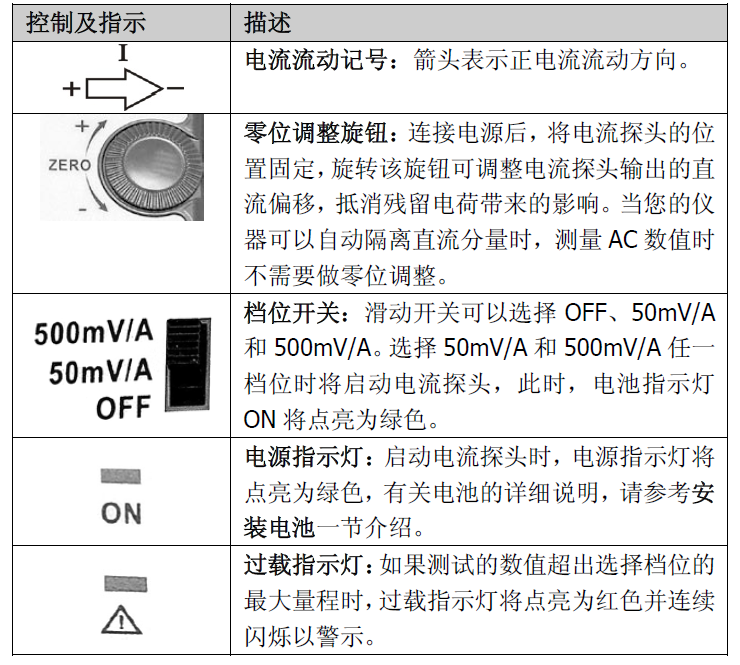

指示及控制
以下参数适用于已校准的RP1002C电流探头与任何示波器的连接，并且所使用的示波器必须在规定的操作温度（10-30℃）和湿度（0-80%RH）下连续运行20分钟以上。
型号 | RP1002C |
电气特性 | |
电流范围 | 50mV/A、500mV/A |
典型DC精确度 | 500mV/A：±3% ±20mA (20mA至14A峰值范围) 50mV/A：±4% ±200mA (200mA至100A峰值范围) 50mV/A：±15%最大值(100A峰值至140A峰值范围) |
典型增益频率关系 | 见附录一1A峰值时典型增益频率关系曲线图 |
最大工作电流 | 见电压及电流额定值 |
最大工作电压 | 见电压及电流额定值 |
最大浮动电压 | 见电压及电流额定值 |
频率范围 | DC至1MHz （-3dB） |
典型的电池类型与寿命 | 9V NEDA 1604A, IEC 6LR61 8h/次 |
典型的DC线性度 | 见附录三在50mV/A范围时典型的DC线性度曲线图 |
典型的相位频率关系 | 见附录四在1A峰值时相位与频率之间的关系曲线图 |
物理特性 | |
探头尺寸 | 262mm x 81mm x 36mm |
被测导体最大尺寸 | 10.3mm |
BP-250同轴线缆长度 | 100cm |
重量 | 310g（不含电池重量） |
环境特性 | |
工作温度 | 0℃至+50℃ |
储藏温度 | -20℃至+80℃ |
湿度 | 0℃至+40℃，湿度95%RH +40℃至+50℃，湿度45%RH |
污染程度 | 2级 |
电压及电流额定值
参数
| 最大工作电流（A）
| 最大工作电压（V） | 最大浮游电压（V） | |
50mV/A范围 | 500mV/A范围 | |||
DC | 70[1] | 7 | 600 | 600 |
DC+AC峰值 | 70[1] | 7 | 600 | 600 |
AC峰值 | 70 | 7 | 600 | 600 |
AC峰峰值 | 140 | 14 | 1200 | - |
RMS CAT III | 50 | 5 | 600 | 600 |
RMS CAT II | 50 | 5 | 600 | 600 |
RMS CAT I | 50 | 5 | 600 | 600 |
