普源精电 有源单端/差分探头（2.5GHz带宽）PVA7250
PVA7250 有源单端/差分探头（2.5GHz带宽）
PVA7000是一款带宽高于2.5GHz，针对于高频解决方案的有源探头。它可以测量差分信号和单端信号，并具有较好的共模抑制效果。PVA7000使用快插式探头前端，支持三种探头前端相互更换，从而优化了探头性能，提高了探头可用性。允许用户更换探头尖，延长探头的使用寿命。探头尖的间距可精细调节以适应不同的待测点间距。
PVA7000与RIGOL MSO/DS7000/MSO8000系列示波器的自动识别接口兼容，可由该接口自动识别和配置。其卡入式BNC连接器使得与示波器的连接更加方便。
PVA7000提供丰富的附件和选件，并且诸多部件采用可替换的设计原则，可方便的应用于不同的测试测量解决方案。

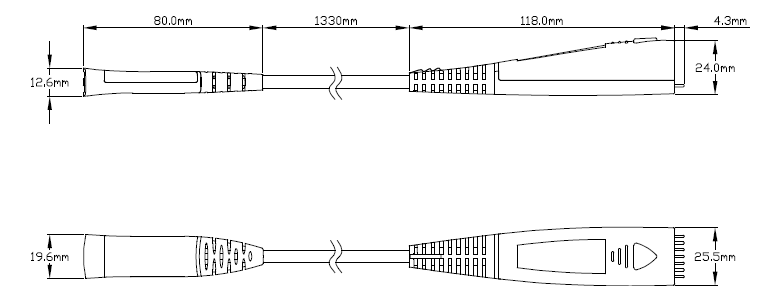

探头尺寸

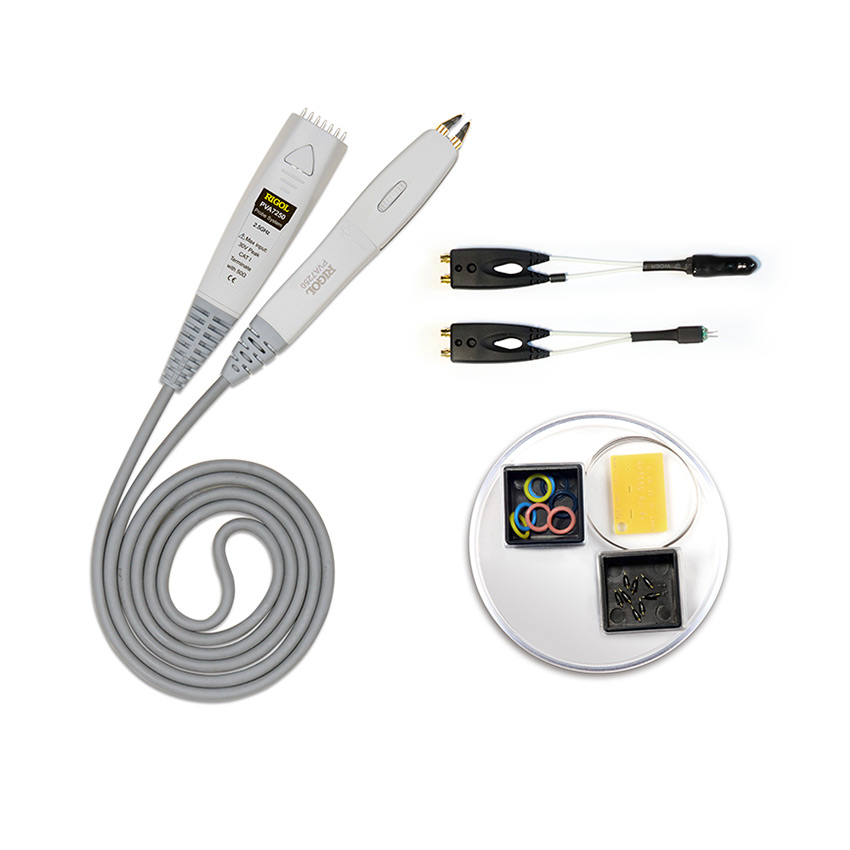

产品附件
名称 | 数量 |
PVA7250有源探头放大器 | 1 |
焊接式差分探头前端 | 1 |
焊接式单端探头前端 | 1 |
手持式差分探头前端 | 1 |
0.2mm镍丝 | 1 |
修剪标尺 | 1 |
50Ω探头尖 | 8 |
标识环（黄、粉、浅蓝、深蓝） | 8 |
用户手册 | 1 |
探头包 | 1 |
储物盒 | 1 |
型号 | PVA7250 |
带宽 | >2.5GHz |
上升时间 | <140ps |
系统带宽 | 2.5GHz |
输入电容 | <1pF |
输入电阻 | 50kΩ±2% 差分模式 25kΩ±4% 单端模式 |
输入动态范围 | ±2V |
输入共模范围 | ±6.25V DC～100Hz ±1.25V >100Hz |
共模抑制比 | >45dB@1MHz |
直流衰减精度 | 10:1 ±2% |
零点偏移误差[1]
| <30mV 校准前 <5mV 校准后 |
偏移电压范围 | ±2V |
偏移精度[1] | <3%当前量程 校准前 <1%当前量程 校准后 |
输入噪声 | 输入噪声 |
传输延迟 | 7ns |
最大输入电压 | 30V Peak CAT I [2] |
静电防护（HBM） | >8kV |
一般规格
环境条件 | 操作环境 | 存放环境 |
温度 | +5°C ~+40°C | -40°C ~+60°C |
湿度 | 0 RH~80% RH | 0 RH~90% RH |
海拔 | 4600m | 15300m |
功耗 | 1.2W | N/A |
重量 | 147±10g [3] 530±50g [4] | |
线长 | 1.4m | |
