普源精电 有源差分探头（3.5GHz 带宽）PVA8350
PVA8350 有源差分探头（3.5GHz 带宽）
PVA8000是一款带宽高于7GHz，针对于高频解决方案的有源探头。它可以测量差分信号和单端信号，并具有较好的共模抑制效果。PVA8000使用快插式探头前端，支持五种探头前端相互更换，从而适应多种使用场景，提高了探头可用性。允许用户更换探头尖，延长探头的使用寿命。探头尖的间距可精细调节以适应不同的待测点间距。
PVA8000与RIGOL DS70000系列示波器的自动识别接口兼容，可由该接口自动识别和配置。其卡入式BNC连接器使得与示波器的连接更加方便。
PVA8000提供丰富的附件和选件，并且诸多部件采用可替换的设计原则，可方便地应用于不同的测试测量解决方案。

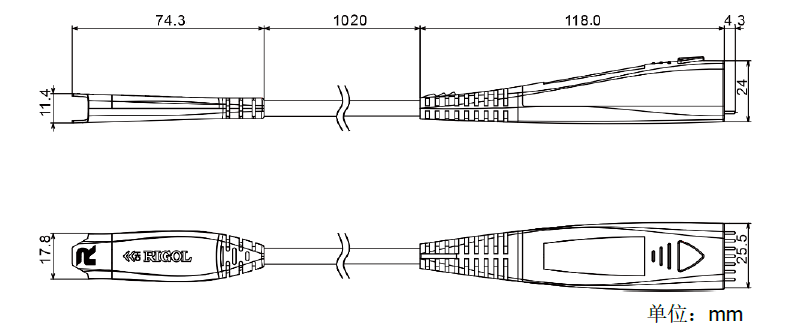

探头尺寸
产品附件
名称 | 数量 |
PVA8350有源探头放大器 | 1 |
焊接式差分探头前端 | 1 |
焊接式单端探头前端 | 1 |
手持式差分探头前端 | 1 |
手持式单端探头前端 | 1 |
插座式差分探头前端 | 1 |
0.2mm镍丝 | 1 |
修剪标尺 | 1 |
接地端针尖（手持式单端） | 4种 （每种3套） |
信号端针尖（手持式单端） | 3种 （每种3套） |
探头尖 （手持式差分） | 1种（共3套） |
用户手册 | 1 |
储物盒 | 1 |
探头箱 | 1 |
指标名称 | PVA8350 | PVA8700 |
带宽 | >3.5GHz | >7GHz |
上升时间 | 110ps（典型值） | 70ps（典型值） |
系统带宽 | 3.5GHz[1] | 5GHz[1] |
输入电容 | <0.6pF | |
输入电阻 | 50kΩ±2% 差分模式 | |
25kΩ±4% 单端模式 | ||
输入动态范围 | ±2V | |
输入共模范围 | ±6.25V DC～100Hz | |
±1.25V >100Hz | ||
共模抑制比 | >40dB@1MHz >26dB@1GHz >22dB@3GHz | >40dB@1MHz >26dB@1GHz >20dB@4GHz |
信号最大压摆率[2] | 18V/ns 单端模式 | |
30V/ns 差分模式 | ||
直流衰减精度 | 10:1 ±2% | |
零点偏移误差[3] | <30mV 校准前 | |
<5mV 校准后 | ||
偏移精度[3] | <3%当前量程 校准前 | |
<1%当前量程 校准后 | ||
输入噪声 | 5mVrms | |
传输延迟 | 6ns（典型值） | |
最大输入电压 | 30V Peak CAT I [4] | |
静电防护（HBM） | >8kV | |
