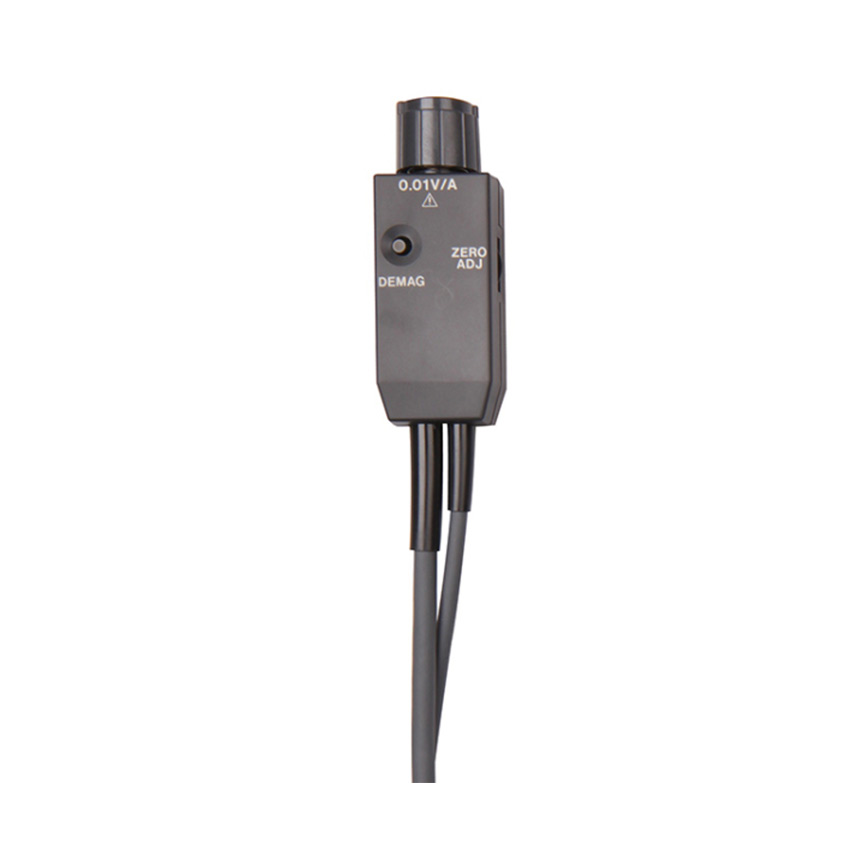

RP1006C 电流探头 2MHz/500A
本电流探头直接与波形测量仪器的BNC 输入连接器相连，通过传感器头连接被测导体，
可轻松捕获电流波形。
产品特点
高精度电流检测
简捷的电流测量
宽带频率特点
RP1003C：DC 至50MHz
RP1004C：DC 至100MHz
RP1005C：DC 至10MHz
RP1006C：DC 至2MHz
RP1003C/RP1004C：设计紧凑，允许测量小电流
RP1005C/RP1006C：导体直径较大允许测量大电流
简便的超量程输入保护功能
独创的薄膜霍尔效应元件
型号 | RP1006C |
带宽 | DC 至2MHz(-3dB)，参考附录1 幅频特性 (RP1006C) |
上升时间 | ≤175ns |
最大连续输入范围 | 500Arms，参考附录2 最大输入电流与频率的关系(RP1006C) |
最大峰值电流值 | 700A 峰值，非连续 |
增益 | 0.01V/A |
幅度精度 | ±1.0%rdg±5mV，≤500Arms ±2.0%rdg，≤700A 峰值（DC，45Hz 至66Hz） |
噪声 | ≤25mArms（带宽为20MHz 的波形测量仪器） |
输入阻抗 | 参考附录3 输入阻抗（典型）(RP1006C) |
灵敏度的温度系数 | ≤±2%（温度范围0℃至40℃，输入50Hz，500Arms） |
最大额定功率 | 7.2VA（在最大连续输入范围内） |
额定供电电压 | ±12V±0.5V |
操作温度和湿度范围 | 0℃至40℃，相对湿度≤80%（无凝结） |
储存温度和湿度范围 | -10℃至50℃，相对湿度≤80%（无凝结） |
应用场所 | 室内，海拔≤2000m，污染等级2 |
精度保证期 | 1 年（开/关次数最多可达1 万次） |
外部磁场影响 | ≤800mA（DC 或60Hz，400A/m 磁场） |
可测量导体直径 | 20mm |
可测量导体 | 绝缘导体 |
电缆长度 | 传感器电缆：约2m 电源电缆：约1m |
外部尺寸 | 传感器：约176W X 69H X 27Dmm 终端连接器：约27H X 55W X 18Dmm |
重量 | 约520g |
附件 | 探头包 |
安规 | EN61010 |
EMC | EN61326 |
