普源精电 16通道逻辑分析仪探头 PLA2216
PLA2216是一款高性能有源逻辑探头，可将待测系统上的数字信号连接至RIGOL MSO5000系列和DHO900/S系列数字示波器，实现逻辑分析仪功能。

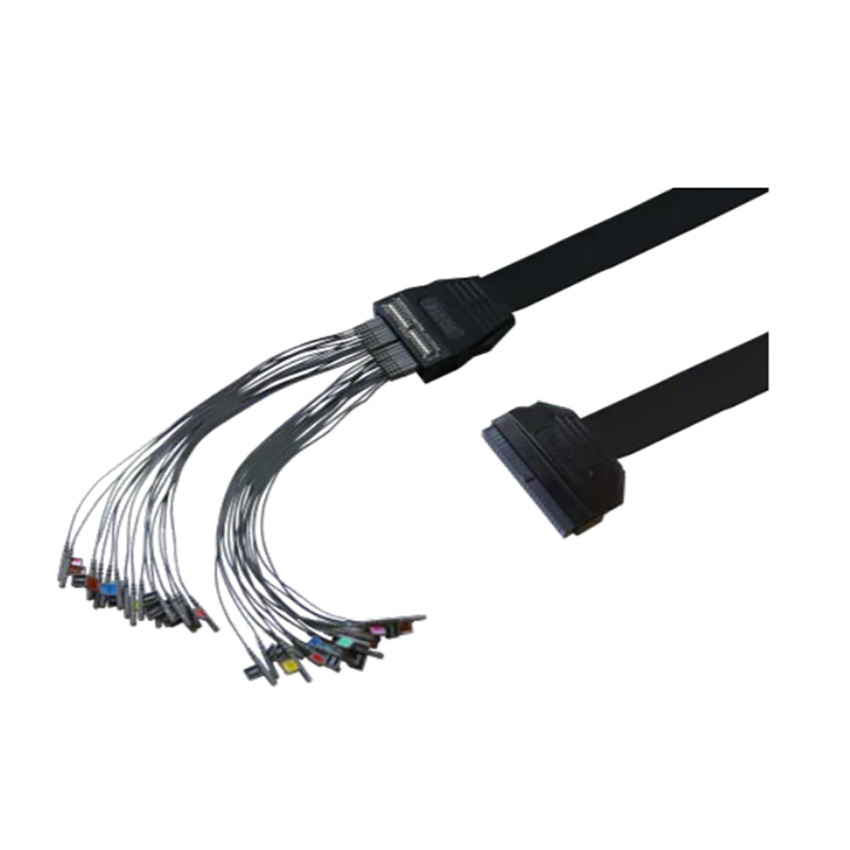

PLA2216 16通道逻辑分析仪探头
PLA2216是一款高性能有源逻辑探头，可将待测系统上的数字信号连接至RIGOL MSO5000系列和DHO900/S系列数字示波器，实现逻辑分析仪功能。
PLA2216共有16个数字通道（D0-D15），分为两个通道组（D0-D7和D8-D15）。同时PLA2216标配20根信号引线以及20个探头钩，可用于灵活的连接被测信号和参考地。
产品附件
名称描述 | 数量 |
主线 | 1 |
引线 | 20- |
探头钩 | 20 |
中英文用户手册 | 1 |
PLA2216包装盒 | 1 |
型号 | PLA2216 |
输入通道数 | 16 |
阈值范围 | ±15 V |
阈值精度 | ±(100 mV+3%的阈值设置) |
最大输入电压 | ±40 V（峰值） |
最大输入动态范围 | ±10 V+阈值 |
最小电压摆动 | 500 mVpp |
最小可检测脉宽 | 5 ns |
输入阻抗 | 约101 kΩ |
输入电容 | 约8 pF |
探头主缆长度 | 约90 cm |
输入端引线长度 | 约25 cm |
操作环境 | 0℃~50℃，0~80%RH |
存放环境 | -20℃~60℃，0~90%RH |
