RPL1116 有源逻辑分析仪探头
RPL1116是一款高性能有源逻辑探头，可将待测系统上的数字信号连接至RIGOL MSO1000Z系列数字示波器，实现逻辑分析仪功能。
RPL1116共有16个数字通道（D0-D15），分为两个通道组（D0-D7和D8-D15）。每个数字通道组包含信号接口和地接口。同时，RPL1116标配20根信号引线以及20个探头钩，可用于灵活的连接被测信号和参考地。利用示波器LA菜单中的自校准功能可以校准探头的零点。

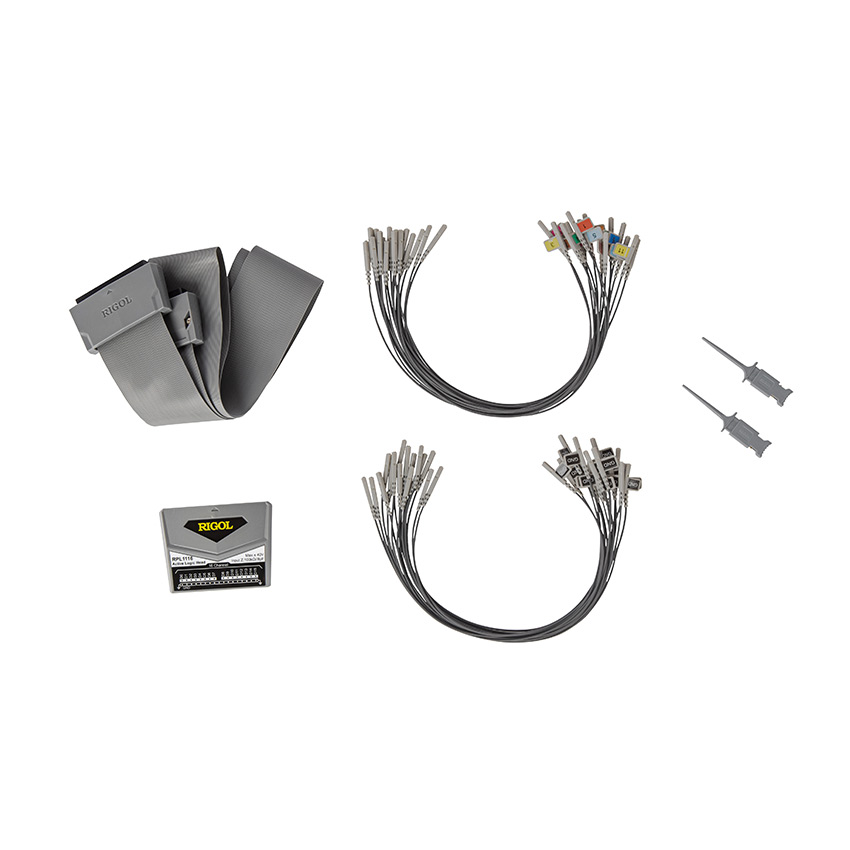

产品附件
名称描述 | 数量 |
主线 | 1 |
有源逻辑探头前端 | 1 |
引线 | 20 |
探头钩 | 20 |
中英文用户手册 | 1 |
RPL1116包装盒 | 1 |
型号 | RPL1116 |
输入通道数 | 16 |
阈值范围 | ±15 V |
阈值精度 | ±100m V + 阈值的3% |
最大输入电压 | ±40 V |
最大输入动态范围 | ±10 V + 阈值 |
最小电压摆动 | 500 mV |
最小可检测脉宽 | 10 ns |
输入阻抗 | 100 kΩ±2% |
输入电容 | 约8 pF |
探头主缆长度 | 约90 cm |
前端引线长度 | 约25 cm |
操作环境 | 0℃~50℃，0~80%RH |
存放环境 | -20℃~60℃，0~90%RH |
