普源精电 16通道逻辑分析仪探头 RPL2316

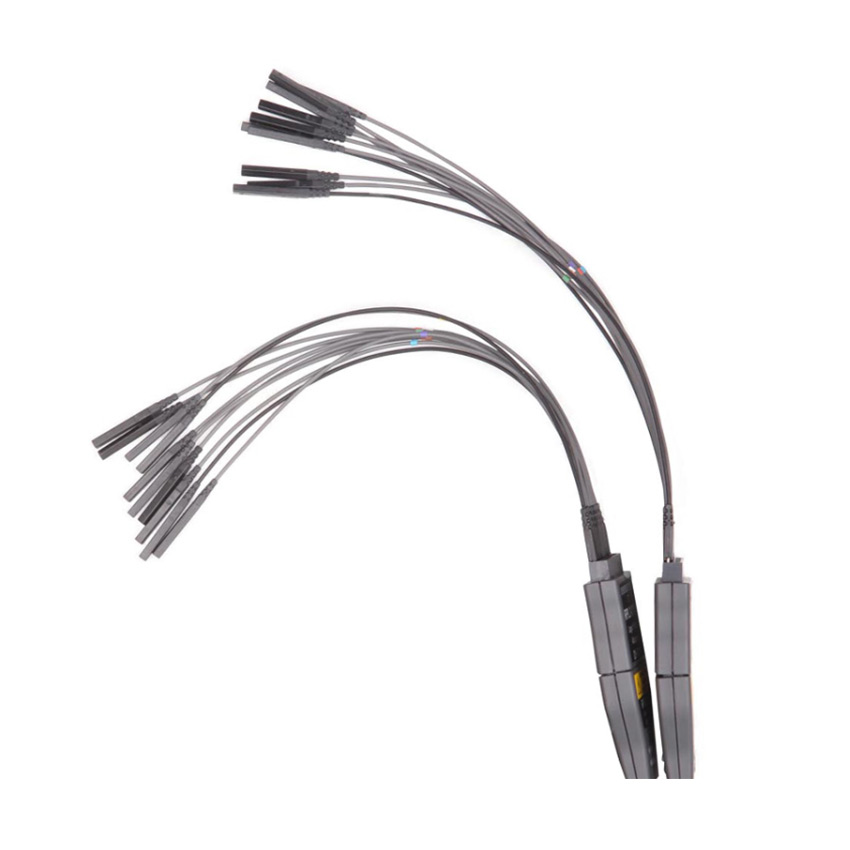

RPL2316是一款高性能逻辑探头，可将待测系统上的数字总线及信号连接至RIGOL MSO4000系列数字示波器。RPL2316的16个数字通道分为两个支线端，称为通道组。每个通道组包含8个信号通道(D0-D7和D8-D15)和12个接地通道。在探头适配器的标签上所有通道都用不同的颜色和数字（或字母）清晰标示，便于区分不同的通道。RPL2316为每个通道组标配8根前端信号引线和2根接地引线，可用于灵活的连接被测信号和参考地，并提供更好的信号完整性。注意：在任何情况下都必须确保探头适配器与通道组的可靠连接。

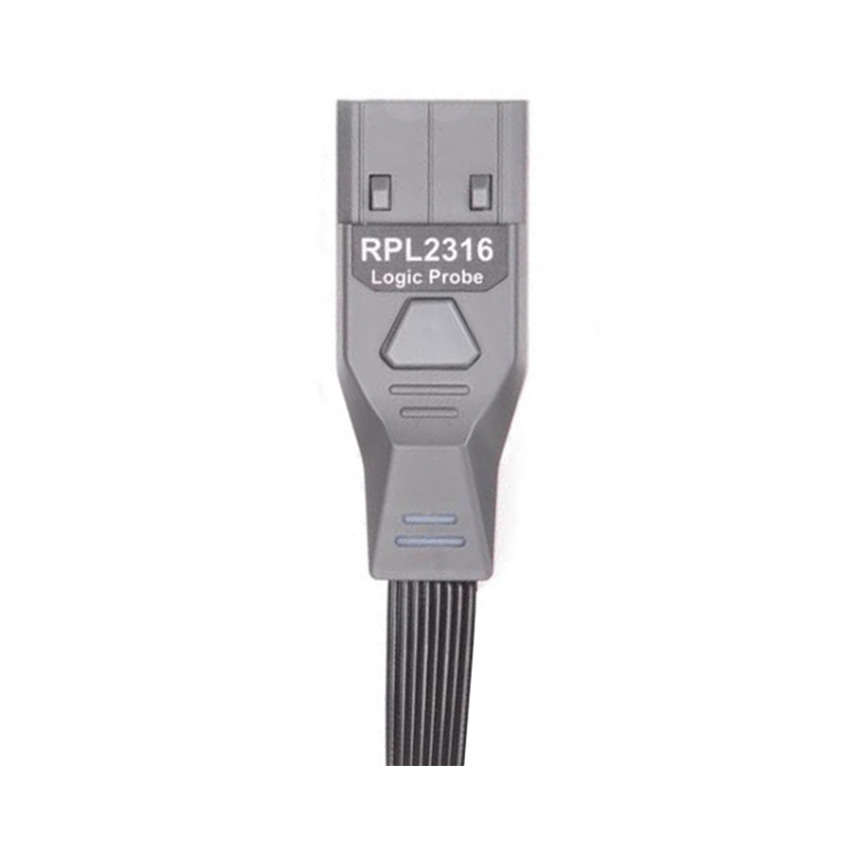

RPL2316 16通道逻辑分析仪探头
RPL2316是一款高性能逻辑探头，可将待测系统上的数字总线及信号连接至RIGOL MSO4000系列数字示波器。RPL2316的16个数字通道分为两个支线端，称为通道组。每个通道组包含8个信号通道(D0-D7和D8-D15)和12个接地通道。在探头适配器的标签上所有通道都用不同的颜色和数字（或字母）清晰标示，便于区分不同的通道。RPL2316为每个通道组标配8根前端信号引线和2根接地引线，可用于灵活的连接被测信号和参考地，并提供更好的信号完整性。注意：在任何情况下都必须确保探头适配器与通道组的可靠连接。
产品附件
名称描述 | 数量 |
主线 | 1 |
逻辑探头适配器 | 2 |
引线 | 20 (2×10) |
探头钩 | 20 |
中英文用户手册 | 1 |
RPL2316便携软包 | 1 |
型号 | RPL2316 |
输入通道数 | 16 |
阈值范围 | ± 20V |
阈值精度 | ± 100mV+阈值的3% |
最大摆动电压 | ± 40V |
最小摆动电压 | 500mV |
最小可检测脉宽 | 5ns |
输入阻抗 | 101kΩ |
探头负载 | 约8pF |
探头电缆长度 | 约100cm |
前端引线长度 | 约15cm |
操作环境 | 0~50℃，0~80%RH |
存放环境 | -20℃~60℃，0~90%RH |
